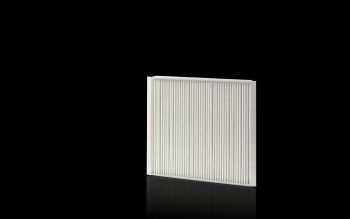

Rittal 3172120 SK Faltenfilter IP54 für 3240/3241 1 VE = 5 St. content_copy

Der Rittal SK 3172120 ist ein Faltenfilter für Filterlüfter und Austrittsfilter, speziell konzipiert für die Verwendung in industriellen Schaltschränken und Kühlgeräten. Er dient der Luftreinigung und Staubabscheidung im Luftstrom, um die Innenraumhygiene der Schaltanlagen zu gewährleisten und die Lebensdauer der Lüfterkomponenten zu verlängern. Der Filter ist aus PET-Material gefertigt, weiß lackiert und besitzt die Abmessungen 212,5 mm (Breite) × 212,5 mm (Höhe) × 21 mm (Tiefe). Er ist für die Montage in Filter- und Dachlüftern sowie Austrittsfiltern ausgelegt und erfüllt die Schutzart IP 54, wenn korrekt installiert. Die Filterklasse entspricht G4 nach DIN EN 779 und ISO Coarse 70 % nach DIN EN ISO 16890, was eine effiziente Abscheidung von groben Partikeln gewährleistet.

Einsatzbereiche
Der Filter ist primär für die Verwendung in Rittal-Filterlüftern der Artikelnummern 3240.xxx und 3241.xxx vorgesehen. Er wird in Schaltschränken, Kühlgeräten und Chillern eingesetzt, wo eine kontinuierliche Luftreinigung erforderlich ist, um die Funktionalität der elektronischen Komponenten zu schützen. Die Anwendung erfolgt in industriellen Umgebungen, in denen Staubbelastung und Verschmutzung der Luft eine Rolle spielen. Die Filtertechnik ermöglicht einen höheren Volumenstrom im Vergleich zu herkömmlichen Vliesfiltern, was die Leistung der Lüfter erhöht und den Energieverbrauch senkt.

Funktionen und Ausstattung im Detail
Der SK 3172120 nutzt eine Faltenfiltertechnik, die eine größere Filterfläche im kompakten Format ermöglicht. Dadurch wird die Luftdurchlässigkeit verbessert, was zu einer höheren Luftmenge pro Zeiteinheit führt. Die Filterklasse G4 (ISO Coarse 70 %) sorgt für eine effektive Abscheidung von groben Partikeln wie Staub und Schmutz. Die Verwendung von Original Rittal Filtermatten ist erforderlich, um die angegebenen Leistungsdaten, Schutzart und Zulassungen zu gewährleisten. Die Filtermatte ist nicht für EMV-Filterlüfter geeignet, da diese spezielle elektrische Abschirmung erfordern, die nicht mit diesem Filtertyp kompatibel ist.

Technik verständlich erklärt
Die Faltenstruktur des Filters erhöht die Filterfläche im Vergleich zu flachen Vliesfiltern, wodurch der Luftwiderstand reduziert und der Luftdurchsatz gesteigert wird. Die Schutzart IP 54 bedeutet, dass der Filter staubdicht ist und gegen spritzendes Wasser geschützt ist, was ihn für den Einsatz im Außenbereich oder in feuchten Innenräumen geeignet macht. Die Filterklasse G4 entspricht einer groben Partikelabscheidung, die für den Einsatz in industriellen Schaltschränken ausreichend ist, wo die Hauptaufgabe darin besteht, grobe Verschmutzungen zu verhindern.

Kompatibilität und Zubehör
Der Filter ist speziell für die Rittal-Filterlüfter mit den Artikelnummern 3240.xxx und 3241.xxx konzipiert. Er ist nicht für EMV-Filterlüfter geeignet, da diese eine spezielle elektrische Abschirmung erfordern, die nicht mit diesem Filtertyp kompatibel ist. Die Verwendung von Original Rittal Filtermatten ist notwendig, um die vollen Leistungs- und Schutzmerkmale zu gewährleisten. Die Verpackungseinheit beträgt 5 Stück.

Montage und Installation
Die Montage erfolgt in die vorgesehenen Filterhalterungen der Filterlüfter 3240.xxx und 3241.xxx. Die Filtermatte wird in die Halterung eingeschoben und sitzt fest, ohne zusätzliche Befestigungsmittel. Die korrekte Montage ist Voraussetzung für die Erreichung der Schutzart IP 54. Die Filter sollten regelmäßig kontrolliert und bei Verschmutzung ausgetauscht werden, um die Luftqualität und die Lüfterleistung zu erhalten.

Vorteile im Betrieb
Die Verwendung des SK 3172120 führt zu einer verbesserten Luftreinigung, was die Verschmutzung der elektronischen Bauteile im Schaltschrank reduziert. Die längere Standzeit des Filters verringert die Wartungshäufigkeit und senkt die Servicekosten. Die erhöhte Luftdurchlässigkeit führt zu einer besseren Kühlleistung der Lüfter und senkt den Energieverbrauch. Die Schutzart IP 54 gewährleistet eine zuverlässige Funktion in staub- und feuchtebelasteten Umgebungen.

Allgemein
Ausführung	für Filterlüfter/Austrittsfilter
Material	PET
Farbe	weiß
Hinweis	Leistungsdaten, Schutzart und Zulassungen der Geräte sind nur in Verbindung mit Original Rittal Filtermatten gewährleistet.
Passend für Artikel-Nr.	3240.xxx, 3241.xxx
Breite	212,5 mm
Höhe	212,5 mm
Tiefe	21 mm
Filterklasse	nach DIN EN 779: G4, nach DIN EN ISO 16890: ISO Coarse 70 %
Schutzart IP nach IEC 60 529	IP 54 bei Montage im Filter- & Dachlüfter/Austrittsfilter
Hinweis zur Artikel-Nr.	Nicht geeignet für den Einsatz in EMV-Filterlüftern.

---
