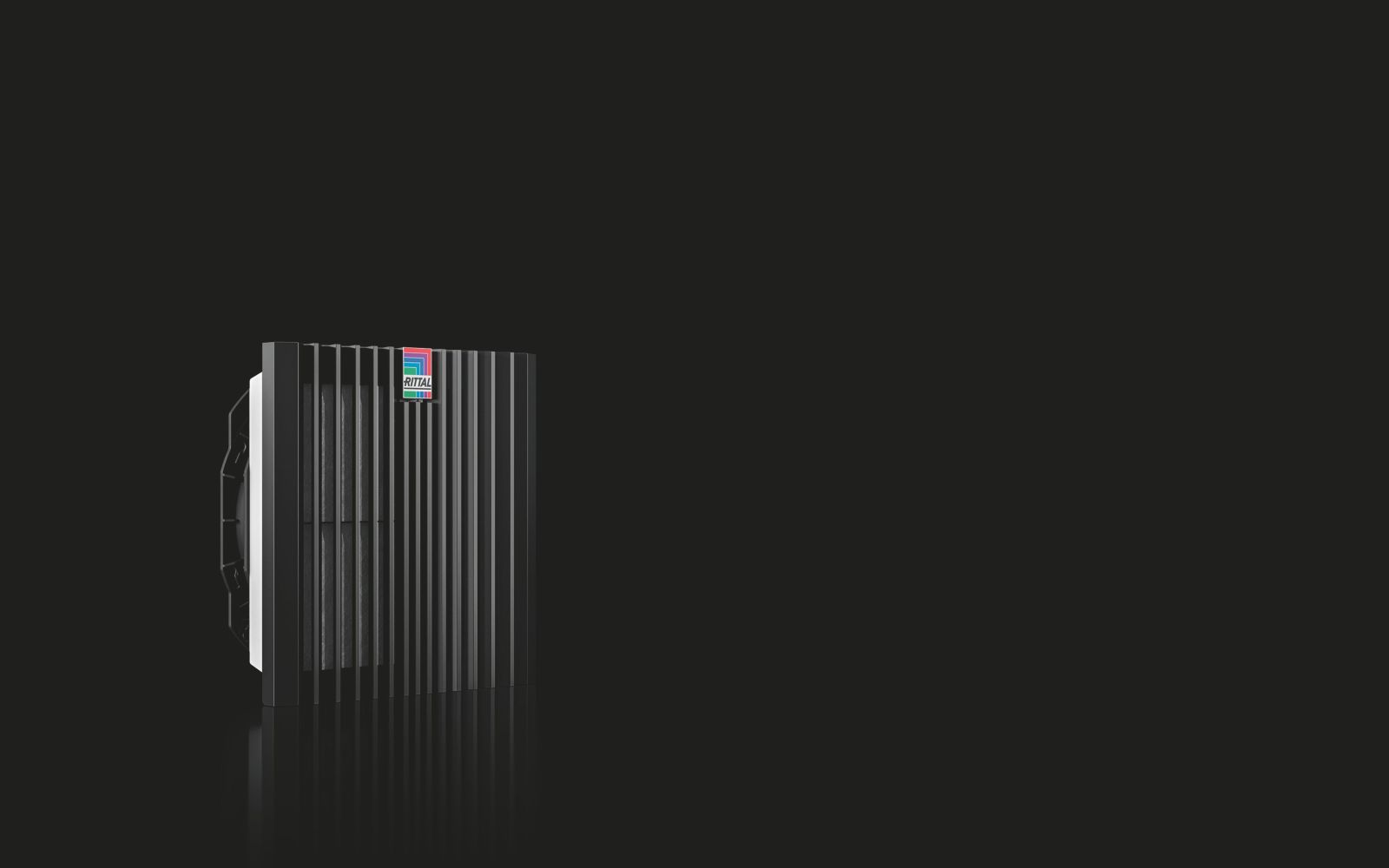

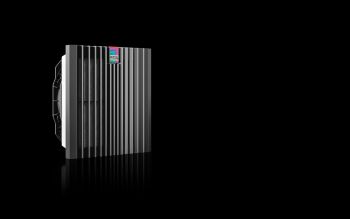

Rittal 3240708 Blue e+ Filterlüfter 218/191 m³/h, 230 V, RAL 9005 content_copy

Der Rittal SK 3240.708 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung in industriellen Anwendungen. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Die Einheit ist als Wandanbau konzipiert und besteht aus einem Kunststoffgehäuse in der Farbe RAL 9005.

Einsatzbereiche
Der Filterlüfter eignet sich für den Einsatz in industriellen Umgebungen, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er ist besonders geeignet für Anlagen in der Fertigungsindustrie, der Energieversorgung oder der Automatisierungstechnik, wo eine hohe Luftleistung bei gleichzeitiger Schutzfunktion gegen Staub und Spritzwasser notwendig ist. Die Schutzart IP 54 ist standardmäßig gewährleistet, wodurch der Lüfter vor Staub und spritzendem Wasser geschützt ist. Bei Verwendung zusätzlicher Komponenten wie einer Absorbermatte oder einer Strahlwasserhaube kann die Schutzart auf IP 54 bzw. IP 54 erhöht werden. Entsprechend den NEMA-Normen entspricht die Einheit Type 12 mit Vliesfilter oder Faltenfilter, sowie Type 3, 3R, 4 und 4X bei Verwendung einer Strahlwasserhaube.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik mit einem Spaltpolmotor, die für eine höhere Druckstabilität sorgt und eine konstante Luftleistung gewährleistet. Die diagonale Ausströmrichtung der Luft sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. Die Luftleistung beträgt bei 50 Hz freiblasend mit Faltenfilter 218 m³/h und bei 60 Hz 191 m³/h. Bei Verwendung eines Austrittsfilters sinkt die Luftleistung auf 191 m³/h (50 Hz) bzw. 161 m³/h (60 Hz). Die Einheit ist mit einem Faltenfilter im Auslieferzustand ausgestattet, der eine hohe Luftleistung ermöglicht. Ein neuer Öffnungsmechanismus am Lamellengitter erleichtert den Filterwechsel. Die Montage erfolgt werkzeuglos über optimierte Rasthaken, wodurch die Installation am Schrank beschleunigt wird.

Technik verständlich erklärt
Die Bemessungsbetriebsspannung beträgt 230 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung liegt bei 33,1 W (50 Hz) bzw. 37,3 W (60 Hz), der Bemessungsstrom beträgt maximal 0,2 A (50 Hz) bzw. 0,21 A (60 Hz). Die Einbautiefe beträgt 108 mm, wobei der Montageausschnitt eine Ausbruchbreite und -höhe von jeweils 224 mm aufweist. Die Abmessungen der Einheit betragen 255 mm (Breite) × 255 mm (Höhe) × 129 mm (Tiefe). Die Betriebstemperatur liegt im Bereich von -30 °C bis 55 °C, die Lagertemperatur von -30 °C bis 70 °C. Der Schalldruckpegel beträgt 48 dB(A) bei 50 Hz und 45 dB(A) bei 60 Hz. Die elektrische Verbindung erfolgt über Federzugklemmen, wobei bei anderen Modellen (3237.XXX) eine Verbindung über Einzeladern möglich ist. Eine Vorsicherung mit 2 A ist vorgesehen.

Kompatibilität und Zubehör
Zur Erweiterung der Schutzfunktionen und Anpassung an spezifische Anforderungen sind verschiedene Zubehörteile verfügbar. Dazu gehören Austrittsfilter in RAL 9005, Strahlwasserhauben aus Edelstahl, Faltenfilter und Vliesfilter in verschiedenen Ausführungen, sowie Filtermatten-Spender. Zusätzlich können Thermostate, Drehzahlregler und digitale Temperaturanzeige- und -regelungseinheiten für eine präzisere Temperaturregelung eingesetzt werden. Die Blindabdeckung SK 3240020 dient als Verschluss für Montageausbrüche, wenn kein Lüfter installiert ist.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand durch die integrierten Rasthaken. Der Montageausschnitt beträgt 224 mm (Breite) × 224 mm (Höhe). Die Einheit ist für eine einfache und schnelle Installation konzipiert, wobei die werkzeuglose Montage und der integrierte Filter die Installation beschleunigen. Die Einheit ist für den Einsatz in Flächen ausgelegt, wobei die Einbautiefe von 108 mm berücksichtigt werden muss.

Vorteile im Betrieb
Der Filterlüfter bietet eine hohe Luftleistung bei gleichzeitiger Schutzfunktion gegen Staub und Spritzwasser. Die Diagonallüftertechnik sorgt für eine gleichmäßige und konstante Belüftung des Schaltschrankes. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die Einheit ist für Betriebstemperaturen von -30 °C bis 55 °C ausgelegt, was eine breite Einsatzfähigkeit in verschiedenen Umgebungen ermöglicht. Die Schutzart IP 54 ist standardmäßig gewährleistet, wobei durch zusätzliche Komponenten höhere Schutzstufen erreicht werden können. Die integrierte Vorsicherung mit 2 A schützt die Anlage vor Überlastungen. Die Luftleistung ist je nach Frequenz und Filtertyp variabel, wodurch die Einheit flexibel an verschiedene Anforderungen angepasst werden kann. Die Schalldruckpegel liegen bei 48 dB(A) (50 Hz) und 45 dB(A) (60 Hz), was eine akustisch angenehme Betriebsweise ermöglicht.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 218 m³/h, Bei 60 Hz: 191 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 191 m³/h, Bei 60 Hz: 161 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 175 m³/h, Bei 60 Hz: 157 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 130 m³/h, Bei 60 Hz: 112 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 33,1 W, Bei 60 Hz: 37,3 W
Bemessungsstrom max.	Bei 50 Hz: 0,2 A, Bei 60 Hz: 0,21 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 48 dB(A), Bei 60 Hz: 45 dB(A)

---
