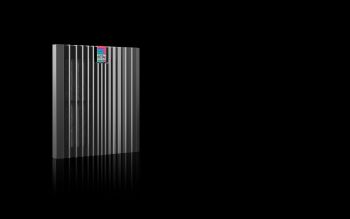

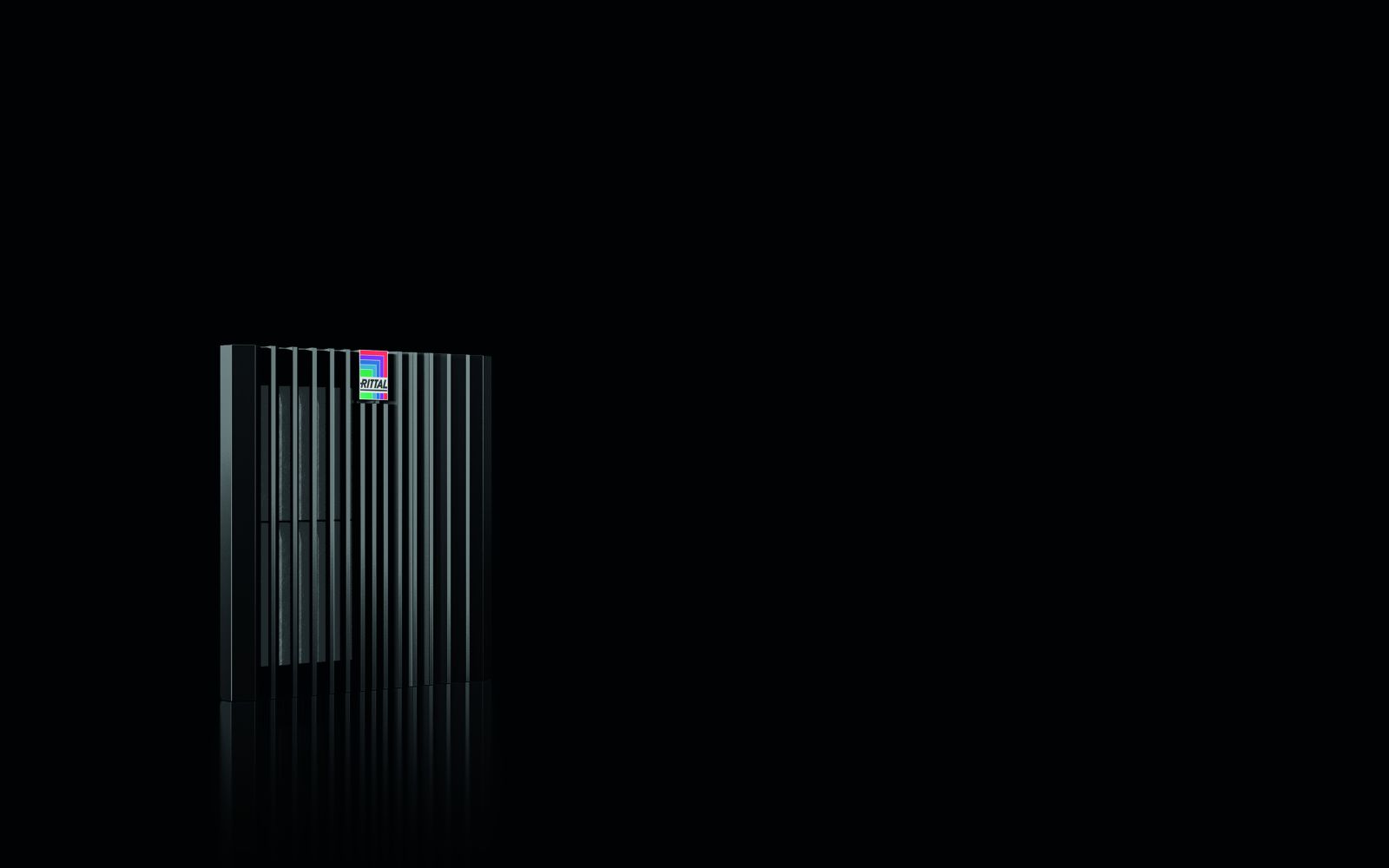

Rittal 3240308 Blue e+ Austrittsfilter, RAL 9005 content_copy

Der Rittal SK 3240.308 ist ein Austrittsfilter für Filterlüfter der Baureihe SK 3240.7xx/3240.9xx/3241.7xx/3241.9xx. Er dient der Schaltschrankklimatisierung und wird in Verbindung mit einem Filterlüfter eingesetzt, um Verlustwärme aus dem Schaltschrank abzuführen, die Innentemperatur zu regulieren und temperaturempfindliche Bauteile zu schützen. Die Funktion erfolgt durch die direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Der Filter ist als Wandanbau ausgeführt und besteht aus Kunststoff in der Farbe RAL 9005. Die Abmessungen betragen 255 mm Breite, 255 mm Höhe und 45,2 mm Tiefe, wobei der Montageausschnitt einen Ausbruch von 224 mm Breite und 224 mm Höhe erfordert.

Einsatzbereiche
Der Austrittsfilter ist für den Einsatz in industriellen Schaltschränken konzipiert, wo eine kontrollierte Belüftung und Kühlung erforderlich ist. Er ist besonders geeignet für Anwendungen, bei denen die Einhaltung von Schutzarten gegen Staub und Wasser notwendig ist, beispielsweise in Produktionsumgebungen, bei Maschinensteuerungen oder in der Automatisierungstechnik. Die Verwendung erfolgt in Kombination mit Filterlüftern, die die Luft durch den Filter saugen und in den Schaltschrank einleiten.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel erleichtert. Die Montage am Schrank erfolgt werkzeuglos und wird durch optimierte Rasthaken beschleunigt. Im Lieferumfang sind der Austrittsfilter sowie ein Faltenfilter enthalten. Die Filterkomponente sorgt für die mechanische Abscheidung von Partikeln aus der Zuluft.

Technik verständlich erklärt
Die Schutzart IP 54 wird erreicht, wenn der Filter mit einem Vliesfilter oder Faltenfilter betrieben wird. Bei Verwendung eines Faltenfilters und einer Absorbermatte kann die Schutzart auf IP 54 gesteigert werden. Mit einem Vliesfilter/Faltenfilter und einer Strahlwasserhaube ist eine Schutzart IP 54 möglich. Die entsprechenden NEMA-Schutzarten sind Type 12 (mit Vliesfilter/Faltenfilter), sowie Type 3, 3R, 4 und 4X (mit Vliesfilter/Faltenfilter und Strahlwasserhaube). Diese Schutzarten gewährleisten einen hohen Schutz gegen Staub und spritzendes Wasser, was ihn für den Einsatz im Außenbereich oder in feuchten Umgebungen geeignet macht. Die IP-Klassifizierung nach IEC 60 529 ist für den Einsatz in industriellen Anlagen relevant, da sie die mechanische und witterungsbedingte Belastbarkeit definiert.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für die Filterlüftermodelle SK 3240.7xx, SK 3240.9xx, SK 3241.7xx und SK 3241.9xx konzipiert. Als Zubehör sind Ersatzfiltermatten, Faltenfilter, eine Strahlwasserhaube aus Edelstahl sowie ein Filtermatten-Spender verfügbar. Diese Komponenten ermöglichen eine Anpassung an unterschiedliche Umgebungsbedingungen und eine Erhöhung der Schutzart. Die Blindabdeckung SK 3240020 kann verwendet werden, um nicht genutzte Montageausbrüche abzudecken.

Montage und Installation
Die Montage erfolgt werkzeuglos und ist durch die optimierten Rasthaken schnell und einfach. Der Filter wird in den vorgesehenen Montageausschnitt (224 mm × 224 mm) eingesetzt und sichert sich durch die Rasthaken. Die werkzeuglose Montage reduziert die Installationszeit und verringert die Fehleranfälligkeit bei der Montage. Die Abmessungen des Filters (255 mm × 255 mm) sind so ausgelegt, dass sie den Montageausschnitt sicher umfassen.

Vorteile im Betrieb
Der Filter ermöglicht eine effiziente und wartungsfreundliche Klimatisierung von Schaltschränken. Der leichte Filterwechsel durch den neuen Öffnungsmechanismus reduziert die Wartungszeit. Die werkzeuglose Montage und die schnelle Installation am Schrank erhöhen die Effizienz bei der Inbetriebnahme und Wartung. Die Kombination mit verschiedenen Filter- und Schutzkomponenten erlaubt eine flexible Anpassung an unterschiedliche Umgebungsbedingungen, wodurch die Betriebssicherheit der Schaltschränke erhöht wird.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Austrittsfilter, Faltenfilter
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Passend für Artikel-Nr.	SK 3240.7xx/3240.9xx/3241.7xx/3241.9xx
Breite	255 mm
Höhe	255 mm
Tiefe	45,2 mm
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube

---
