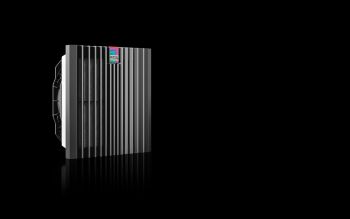

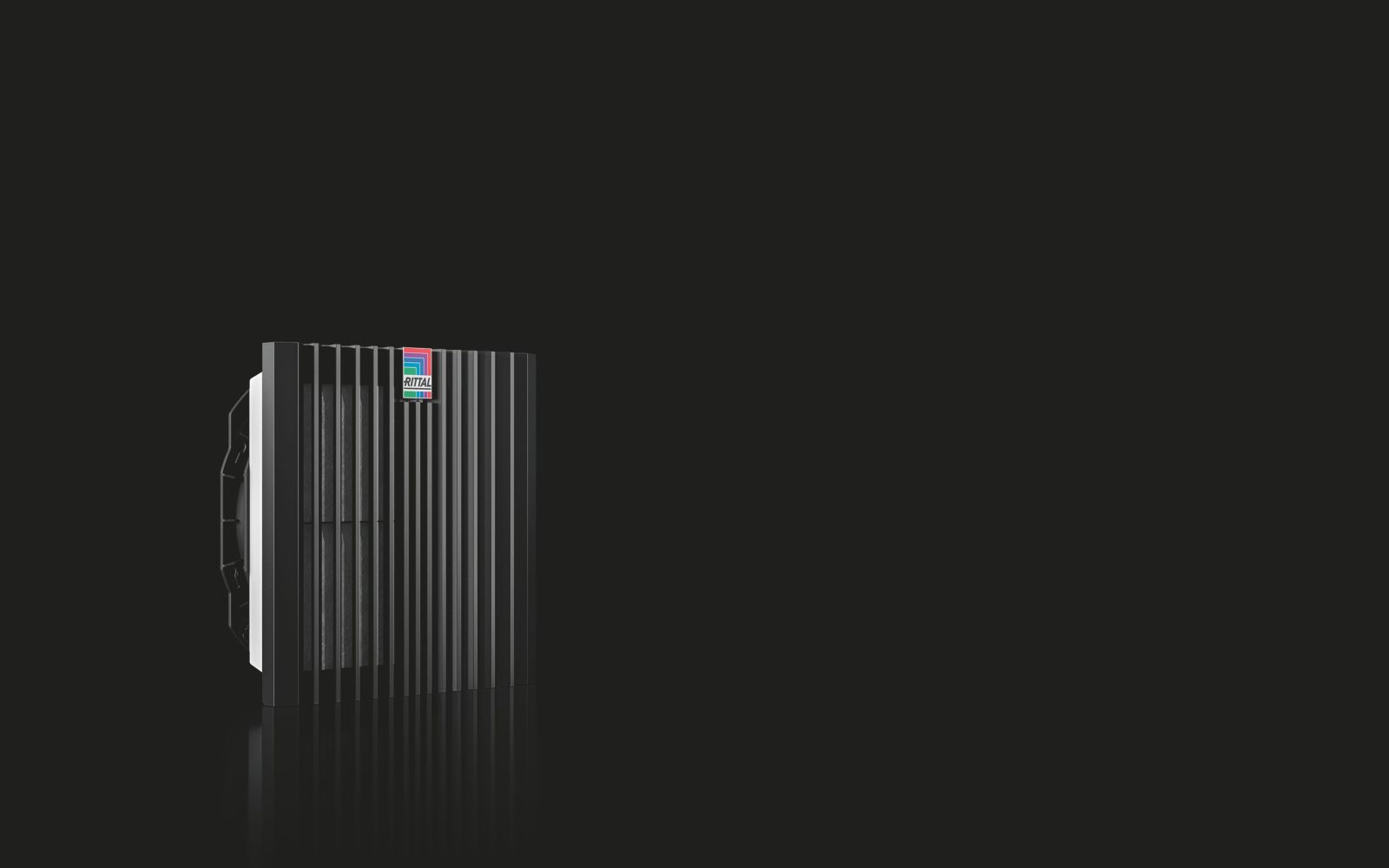

Rittal 3240718 Blue e+ Filterlüfter 218/191 m³/h, 115 V, RAL 9005 content_copy

Der Rittal SK 3240.718 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Das Gerät ist in RAL 9005 gehalten und besteht aus Kunststoff, was eine robuste und zugleich leichtgewichtige Konstruktion ermöglicht. Die Einheit ist komplett einbaufertig und inklusive Faltenfilter geliefert, wodurch die Montage direkt am Schrank erfolgen kann, ohne zusätzliche Filter oder Bauteile zu benötigen.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung erforderlich ist. Er eignet sich insbesondere für Schaltschränke in Produktionsanlagen, Automatisierungssystemen oder in der Prozessindustrie, wo die Wärmeentwicklung durch elektronische Baugruppen und Leistungselektronik hoch ist. Die Schutzart IP 54 (mit Vliesfilter/Faltenfilter) gewährleistet einen Schutz gegen Staub und Spritzwasser, was ihn für viele Innen- und Außenanwendungen geeignet macht. Bei Verwendung zusätzlicher Komponenten wie Absorbermatte oder Strahlwasserhaube kann die Schutzart auf IP 54 bzw. IP 54 erhöht werden, was eine höhere Widerstandsfähigkeit gegen Sprühwasser und Strahlwasser bietet. Entsprechend den NEMA-Normen entspricht das Gerät Type 12 (mit Vliesfilter/Faltenfilter) sowie Type 3, 3R, 4, 4X (mit Vliesfilter/Faltenfilter und Strahlwasserhaube), was die Einsatzfähigkeit in feuchten oder staubbelasteten Umgebungen bestätigt.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik mit Spaltpolmotor, die eine höhere Druckstabilität und eine konstantere Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Verteilung der Luft im Schaltschrank, was zu einer effizienteren Kühlung der elektronischen Baugruppen führt. Die Luftleistung beträgt freiblasend 218 m³/h bei 50 Hz und 191 m³/h bei 60 Hz (mit Faltenfilter). Bei Verwendung eines Austrittsfilters sinkt die Leistung auf 191 m³/h (50 Hz) bzw. 161 m³/h (60 Hz). Mit Vliesfilter sind die Werte 175 m³/h (50 Hz) und 157 m³/h (60 Hz) freiblasend, sowie 130 m³/h (50 Hz) und 112 m³/h (60 Hz) mit Austrittsfilter. Die Nennleistung beträgt 35,5 W bei 50 Hz und 38,2 W bei 60 Hz, der Bemessungsstrom max. 0,41 A (50 Hz) bzw. 0,42 A (60 Hz). Die Bemessungsbetriebsspannung ist 115 V, 1~, 50 Hz/60 Hz, was eine universelle Einsatzfähigkeit in verschiedenen Stromnetzen ermöglicht. Die Vorsicherung ist mit 4 A ausgelegt, um den Betrieb sicherzustellen.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern schräg aus dem Gerät strömt. Dies verhindert Stauungen und sorgt für eine gleichmäßige Luftverteilung im Schaltschrank, was besonders bei größeren oder komplexen Anlagen von Vorteil ist. Der Faltenfilter im Lieferumfang filtert Partikel aus der Zuluft, wodurch die Verschmutzung der internen Bauteile reduziert wird. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schrank ermöglichen. Der Öffnungsmechanismus am Lamellengitter erleichtert den Filterwechsel, was die Wartung vereinfacht. Die Schalldruckpegel liegen bei 48 dB(A) bei 50 Hz und 45 dB(A) bei 60 Hz, was für eine industrielle Umgebung akzeptable Geräuschemissionen darstellt.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart oder Funktionalität zu erweitern. Dazu gehören Austrittsfilter in RAL 9005, Strahlwasserhauben aus Edelstahl, Faltenfilter IP 54, Vliesfilter, Ersatzfiltermatten und Filtermatten-Spender. Zusätzlich können Thermostate, Drehzahlregler oder digitale Temperaturanzeige- und -regelungseinheiten integriert werden, um die Belüftung präziser zu steuern. Die Montage erfolgt in einen Montageausschnitt von 224 mm Breite und Höhe, wobei die Einbautiefe 108 mm beträgt. Die Gesamtabmessungen des Geräts sind 255 mm Breite, 255 mm Höhe und 129 mm Tiefe.

Montage und Installation
Die Montage erfolgt werkzeuglos durch die integrierten Rasthaken, die in den vorgesehenen Montageausschnitt des Schaltschranks eingeführt werden. Die elektrische Verbindung erfolgt über Federzugklemmen, was eine schnelle und sichere Anschlussmöglichkeit bietet. Die Einheit ist für eine Betriebstemperatur von -30 °C bis 55 °C ausgelegt, die Lagertemperatur reicht bis 70 °C. Die Einbautiefe von 108 mm muss beim Einbau berücksichtigt werden, um eine korrekte Montage zu gewährleisten.

Vorteile im Betrieb
Der SK 3240.718 bietet eine hohe Luftleistung bei geringem Energieverbrauch und ermöglicht eine zuverlässige Kühlung von Schaltschränken. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die Kombination aus Diagonallüftertechnik und Faltenfilter sorgt für eine gleichmäßige Luftverteilung und effektive Partikelfiltration. Die Schutzart IP 54 und die Kompatibilität mit weiteren Schutzmaßnahmen machen das Gerät für vielfältige industrielle Anwendungen geeignet. Die Betriebsspannung von 115 V ermöglicht den Einsatz in verschiedenen Regionen und Stromnetzen.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 218 m³/h, Bei 60 Hz: 191 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 191 m³/h, Bei 60 Hz: 161 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 175 m³/h, Bei 60 Hz: 157 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 130 m³/h, Bei 60 Hz: 112 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 35,5 W, Bei 60 Hz: 38,2 W
Bemessungsstrom max.	Bei 50 Hz: 0,41 A, Bei 60 Hz: 0,42 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 48 dB(A), Bei 60 Hz: 45 dB(A)

---
