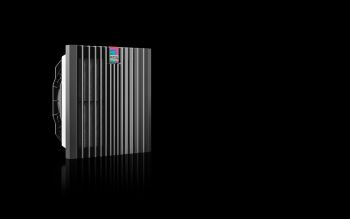

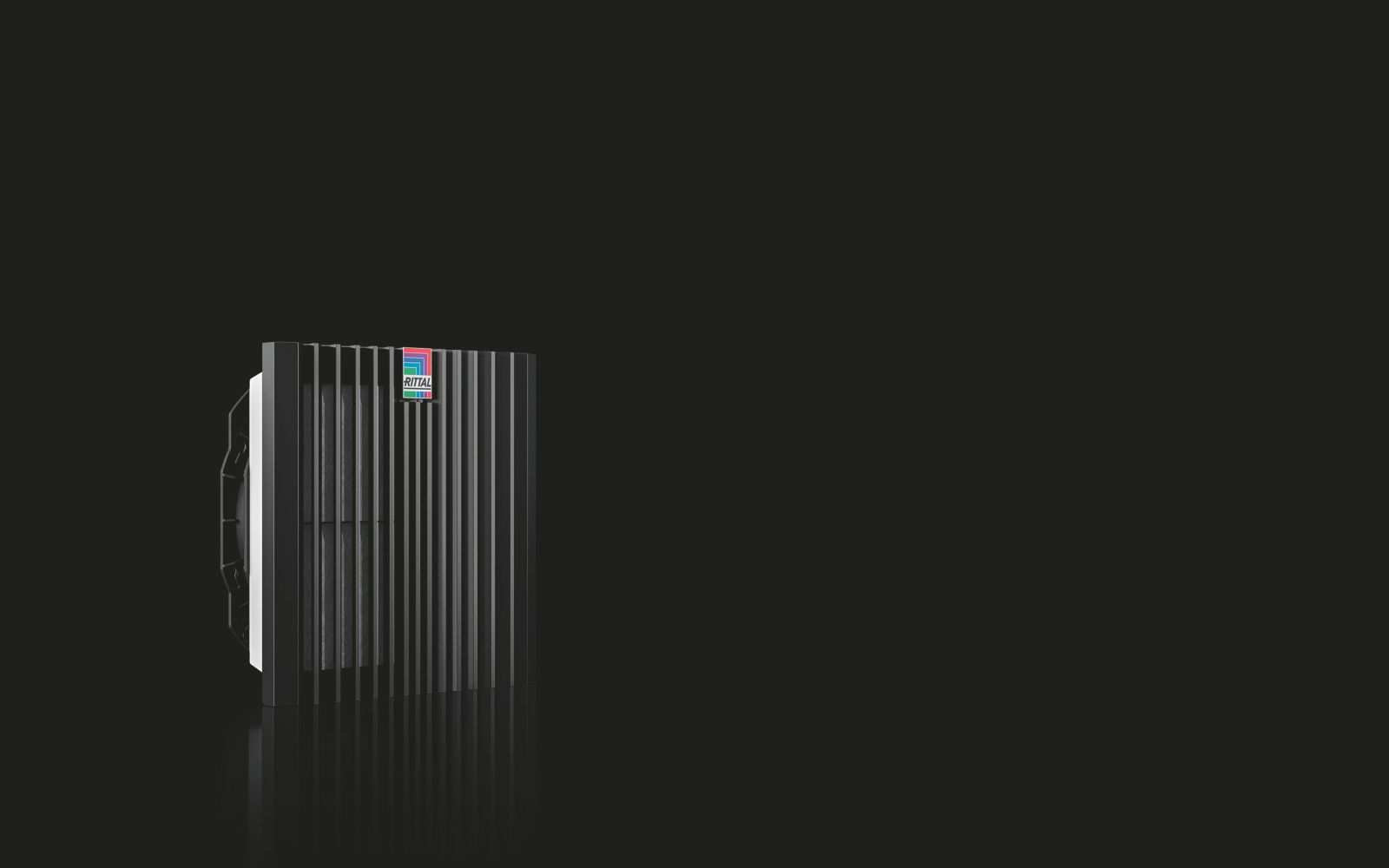

Rittal 3241718 Blue e+ Filterlüfter 272/280 m³/h, 115 V, RAL 9005 content_copy

Der Rittal SK 3241.718 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung in industriellen Anwendungen. Das Gerät wird als Wandanbau geliefert und besteht aus Kunststoff in der Farbe RAL 9005. Es ist als komplett einbaufertige Einheit verfügbar, inklusive Faltenfilter, und ermöglicht eine effiziente Belüftung von Schaltschränken durch eine diagonale Lüftertechnik. Die Luftleistung beträgt freiblasend 272 m³/h bei 50 Hz und 280 m³/h bei 60 Hz, wobei die tatsächliche Leistung bei Verwendung eines Austrittsfilters geringer ausfällt. Die Bemessungsbetriebsspannung liegt bei 115 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung beträgt 43,4 W bei 50 Hz und 52,2 W bei 60 Hz, der maximale Bemessungsstrom 0,54 A bzw. 0,6 A. Der Schalldruckpegel liegt bei 53 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was eine akustisch gering belastete Betriebsweise ermöglicht.

Einsatzbereiche umfassen die Kühlung und Belüftung von Schaltschränken in Produktionsanlagen, Automatisierungssystemen und industriellen Steuerungseinheiten. Der Lüfter ist für den Einsatz in Umgebungen mit erhöhter Staubbelastung geeignet, da er mit einem integrierten Filter ausgeliefert wird. Die Schutzart IP 54 wird erreicht, wenn der Lüfter mit einem Vliesfilter oder Faltenfilter betrieben wird. Bei Verwendung eines Faltenfilters und einer Absorbermatte steigt die Schutzart auf IP 55, und mit einer Strahlwasserhaube sowie Vlies- oder Faltenfilter erreicht das Gerät IP 56. Entsprechend den NEMA-Normen entspricht das Gerät Type 12 mit Vlies- oder Faltenfilter und Type 3, 3R, 4, 4X bei Verwendung einer Strahlwasserhaube. Die Betriebstemperatur liegt zwischen -30 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C.

Funktionen und Ausstattung im Detail umfassen eine Diagonallüftertechnik mit Spaltpolmotor, die eine höhere Druckstabilität und konstante Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. Der Lüfter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel erleichtert. Die Montage erfolgt werkzeuglos über optimierte Rasthaken, wodurch die Installation am Schrank beschleunigt wird. Die Abmessungen betragen 255 mm Breite, 255 mm Höhe und 129 mm Tiefe, die Einbautiefe beträgt 108 mm. Der Montageausschnitt erfordert einen Ausbruch von 224 mm Breite und 224 mm Höhe.

Technik verständlich erklärt zeigt, dass der Lüfter durch die Diagonallüftertechnik eine gleichmäßigere Luftverteilung im Schaltschrank ermöglicht, was zu einer besseren Kühlleistung führt. Die integrierte Filtertechnik sorgt dafür, dass Staub und Partikel aus der Zuluft gefiltert werden, wodurch die Innenraumreinheit des Schaltschrankes erhalten bleibt. Die Vlies- und Faltenfilter sind austauschbar und können je nach Anforderung ausgewählt werden. Die Stromversorgung erfolgt über Federzugklemmen, wobei bei anderen Modellen (3237.XXX) eine Anschlussleitung mit zwei Einzeladern (ca. 300 mm) vorgesehen ist. Die Vorsicherung ist mit 4 A ausgelegt.

Kompatibilität und Zubehör umfasst verschiedene Optionen zur Erweiterung der Funktionalität. Passendes Zubehör sind beispielsweise Blue e+ Austrittsfilter in RAL 9005, Thermostate zur Innentemperaturregelung, Drehzahlregler für Filterlüfter, digitale Temperaturanzeige und -regelung, Filtermatten-Spender, Strahlwasserhauben aus Edelstahl, Faltenfilter IP 54 und Ersatzfiltermatten. Diese Komponenten ermöglichen eine Anpassung an spezifische Umgebungsbedingungen und erhöhen die Schutzart des Systems.

Montage und Installation erfolgen werkzeuglos durch die integrierten Rasthaken. Die Einbaumaße sind klar definiert, und der Montageausschnitt entspricht einem quadratischen Ausbruch von 224 mm × 224 mm. Die Einbautiefe von 108 mm muss im Schrank berücksichtigt werden. Die elektrische Verbindung erfolgt über Federzugklemmen, was eine schnelle und sichere Installation ermöglicht.

Vorteile im Betrieb liegen in der hohen Luftleistung, der einfachen Wartung durch den leicht zugänglichen Filterwechsel, der werkzeuglosen Montage und der hohen Schutzart. Die Kombination aus Diagonallüftertechnik und Filterung sorgt für eine effiziente und zuverlässige Klimatisierung von Schaltschränken in anspruchsvollen Umgebungen. Die Betriebssicherheit wird durch die integrierte Vorsicherung und die robuste Konstruktion aus Kunststoff gewährleistet.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 272 m³/h, Bei 60 Hz: 280 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 242 m³/h, Bei 60 Hz: 246 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 225 m³/h, Bei 60 Hz: 245 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 173 m³/h, Bei 60 Hz: 187 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 43,4 W, Bei 60 Hz: 52,2 W
Bemessungsstrom max.	Bei 50 Hz: 0,54 A, Bei 60 Hz: 0,6 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 53 dB(A), Bei 60 Hz: 54 dB(A)

---
