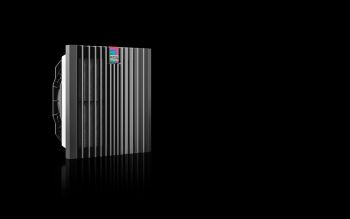

Rittal 3241708 Blue e+ Filterlüfter 272/280 m³/h, 230 V, RAL 9005 content_copy

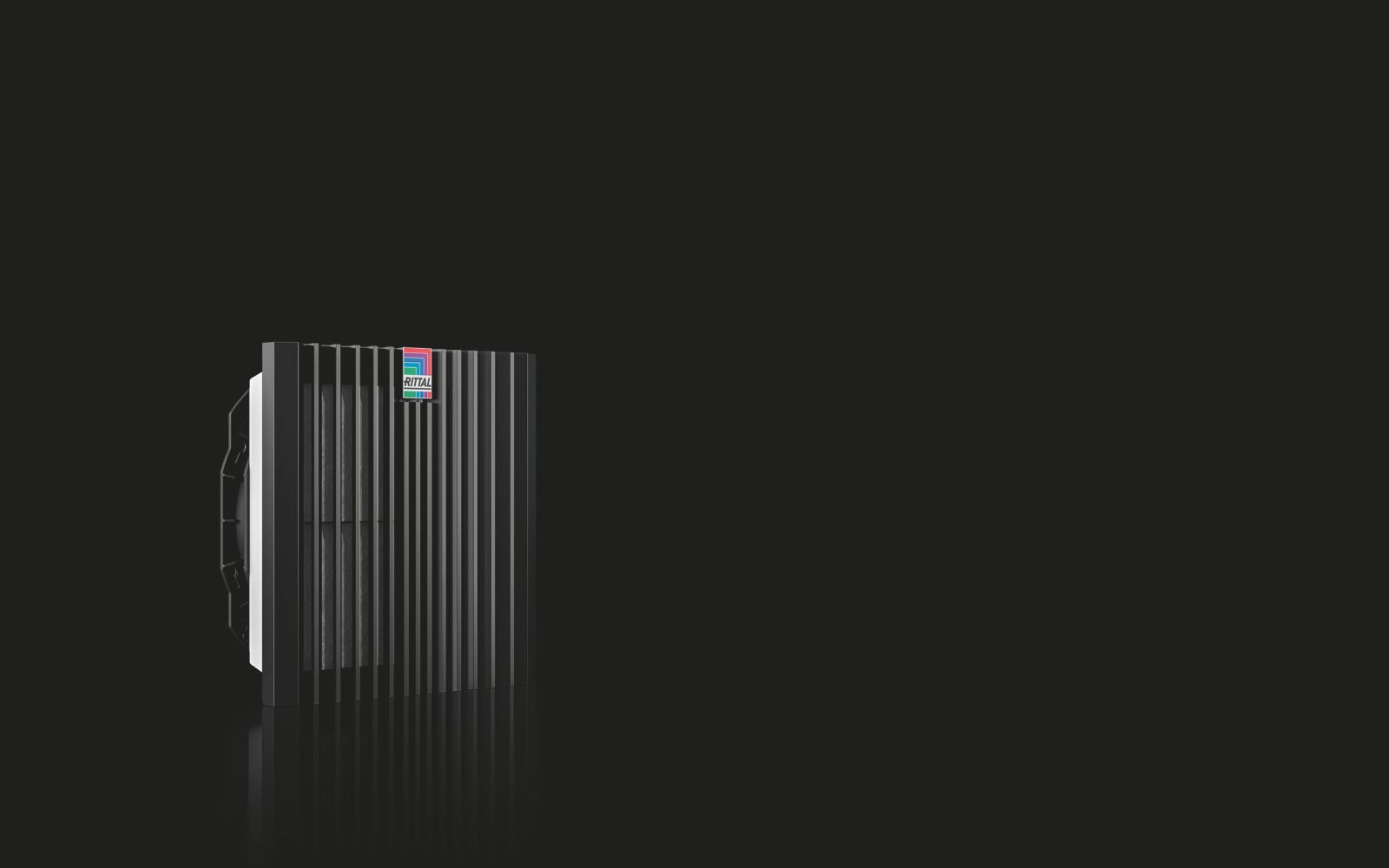

Der Rittal SK 3241.708 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Funktion elektronischer Komponenten zu gewährleisten. Die Einheit ist als Wandanbau konzipiert und besteht aus einem Kunststoffgehäuse in der Farbe RAL 9005.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen vorgesehen, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen in der Fertigung, Automatisierungstechnik und Energietechnik, wo die Einhaltung von Schutzarten und Betriebstemperaturen kritisch ist. Die Einheit ist für den Einsatz in Innen- und Außenbereichen geeignet, wenn die entsprechenden Schutzarten durch Zusatzkomponenten wie Strahlwasserhauben oder Absorbermatten erreicht werden.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik mit einem Spaltpolmotor, die eine höhere Druckstabilität und eine konstantere Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. Die Luftleistung beträgt freiblasend mit Faltenfilter 272 m³/h bei 50 Hz und 280 m³/h bei 60 Hz. Bei Verwendung eines Austrittsfilters sinkt die Luftleistung auf 242 m³/h (50 Hz) bzw. 246 m³/h (60 Hz). Die Einheit ist werkzeuglos montierbar, wobei optimierte Rasthaken eine schnellere Montage am Schrank ermöglichen. Der Filterwechsel erfolgt über einen neuen Öffnungsmechanismus am Lamellengitter, was die Wartung vereinfacht.

Technik verständlich erklärt
Die Bemessungsbetriebsspannung beträgt 230 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung liegt bei 43,2 W (50 Hz) bzw. 54,5 W (60 Hz), der Bemessungsstrom beträgt maximal 0,27 A (50 Hz) bzw. 0,32 A (60 Hz). Die Schutzart IP 54 ist standardmäßig mit Vliesfilter oder Faltenfilter erreicht. Mit zusätzlichen Komponenten wie Absorbermatte oder Strahlwasserhaube können höhere Schutzarten wie IP 54 oder IP 54 realisiert werden. Die Schutzart NEMA Type 12 ist ebenfalls mit Vliesfilter/Faltenfilter erreichbar, während Type 3, 3R, 4 und 4X durch die Kombination mit Strahlwasserhaube erreicht werden. Die Betriebstemperatur liegt zwischen -30 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C. Der Schalldruckpegel beträgt 53 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart oder Funktionalität anzupassen. Dazu gehören Blue e+ Austrittsfilter, Strahlwasserhauben aus Edelstahl, Faltenfilter IP 54, Vliesfilter, Absorbermatten, Drehzahlregler, Thermostate, Hygrostaten und digitale Temperaturanzeige- und -regelungseinheiten. Die Montage erfolgt in einen Ausschnitt von 224 mm Breite und 224 mm Höhe, wobei die Einbautiefe 108 mm beträgt. Die Abmessungen der Einheit sind 255 mm (Breite) × 255 mm (Höhe) × 129 mm (Tiefe).

Montage und Installation
Die Montage erfolgt werkzeuglos durch Rasthaken, die eine schnelle und sichere Befestigung am Schrank ermöglichen. Der elektrische Anschluss erfolgt über Federzugklemmen, wobei bei anderen Modellen (3237.XXX) eine Verbindung über Einzeladern vorgesehen ist. Die Einheit ist für den Einsatz in Flächen ausgelegt und erfordert einen entsprechenden Montageausbruch im Schrank.

Vorteile im Betrieb
Der Filterlüfter bietet eine hohe Luftleistung im Auslieferzustand, die durch den integrierten Faltenfilter gewährleistet wird. Die Diagonallüftertechnik sorgt für eine gleichmäßige und konstante Belüftung, was die Lebensdauer der Schaltschrankkomponenten verlängert. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die Einhaltung der Schutzarten IP 54 bis IP 54 und NEMA Type 12 bis 4X ermöglicht den Einsatz in unterschiedlichen Umgebungen, einschließlich feuchter oder staubbelasteter Bereiche.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 272 m³/h, Bei 60 Hz: 280 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 242 m³/h, Bei 60 Hz: 246 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 225 m³/h, Bei 60 Hz: 245 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 173 m³/h, Bei 60 Hz: 187 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 43,2 W, Bei 60 Hz: 54,5 W
Bemessungsstrom max.	Bei 50 Hz: 0,27 A, Bei 60 Hz: 0,32 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 53 dB(A), Bei 60 Hz: 54 dB(A)

---
