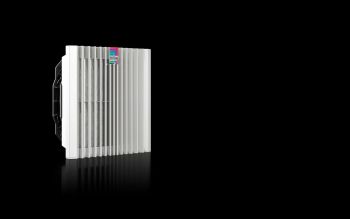

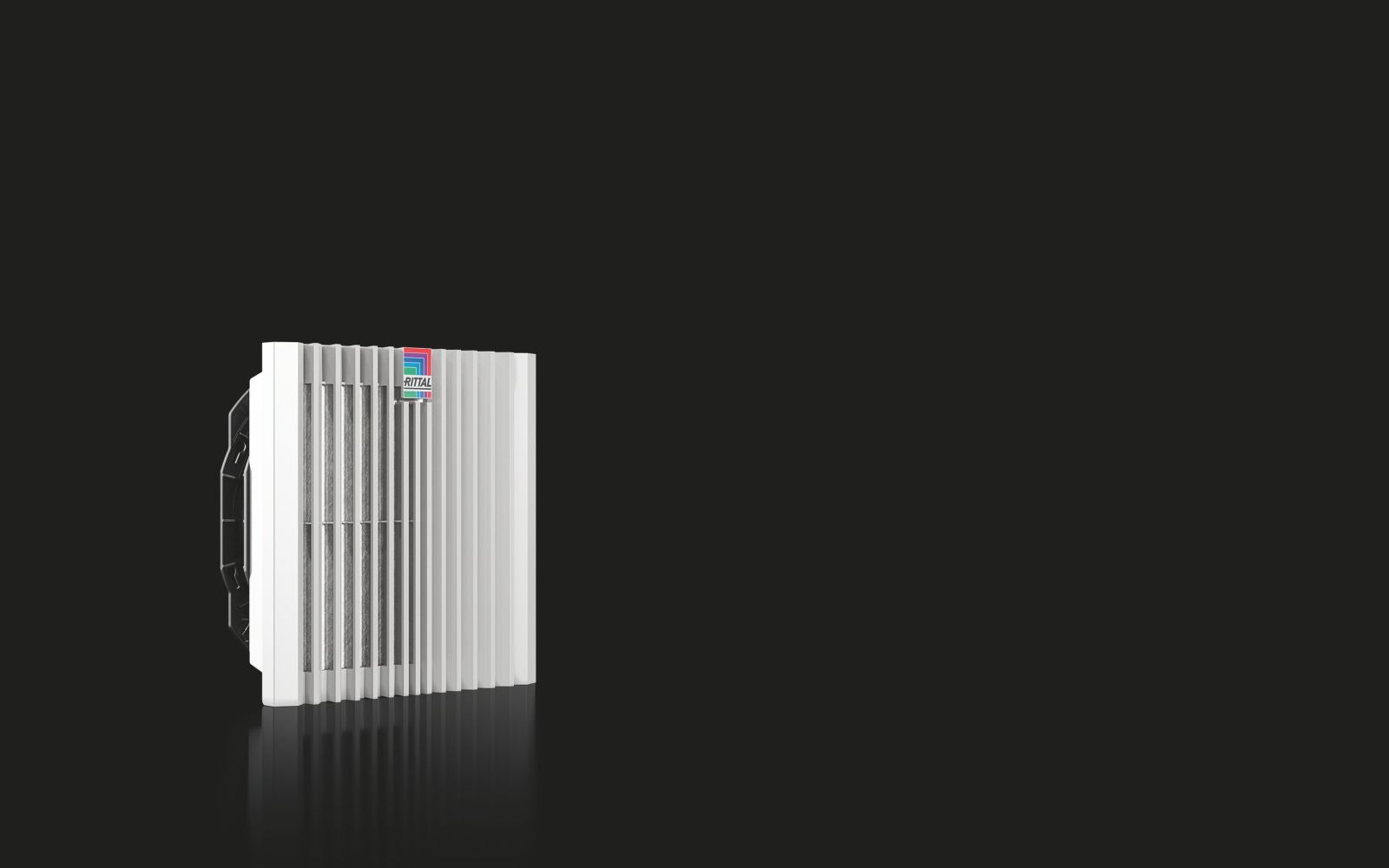

Rittal 3241724 Blue e+ Filterlüfter 272 m³/h, 24 V DC, RAL 7035 content_copy

Der Rittal SK 3241.724 Blue e+ Filterlüfter ist eine kompakte Lüfter-/Filtereinheit zur effizienten Klimatisierung von Schaltschränken und industriellen Gehäusen. Mit einem Luftdurchsatz von 272 m³/h frei blasend (bei Ausstattung mit Faltenfilter) gewährleistet er eine zuverlässige Luftzirkulation und schützt empfindliche Elektronik vor Staub und Verschmutzung. Der Lüfter ist mit einem DC-Motor ausgestattet, der für geringen Energieverbrauch und leisen Betrieb sorgt, und arbeitet mit einer Nennspannung von 24 V DC. Die werkzeuglose Montage in Flächen ermöglicht eine schnelle und flexible Installation, wobei der Montageausschnitt 224 x 224 mm beträgt. Die Einheit ist in der Standardausführung mit Schutzart IP 54 verfügbar, was staubdicht und geschützt gegen spritzendes Wasser ist – ideal für industrielle Anwendungen in Innenräumen. Optional erhöht sich die Schutzart auf IP 54 oder IP 54 durch zusätzliche Filter- und Abdeckelemente, wodurch die Einsatzmöglichkeiten in anspruchsvolleren Umgebungen erweitert werden. Der Lüfter zeichnet sich durch eine kompakte Bauweise (BHT 255 x 255 x 129 mm) und eine Einbautiefe von 108 mm aus, was ihn für begrenzten Platz besonders geeignet macht. Der Geräuschpegel beträgt 53 dB(A), was für eine ruhige Betriebsweise sorgt. Die Farbgebung in RAL 7035 (Grau) sorgt für eine harmonische Integration in industrielle Umgebungen.

Technische Daten

• Luftdurchsatz frei blasend: 272 m³/h (mit Faltenfilter)
• Luftdurchsatz mit Ausgangsfilter inkl. Faltenfilter: 242 m³/h
• Luftdurchsatz frei blasend: 225 m³/h (mit Vliesfilter)
• Luftdurchsatz mit Ausgangsfilter inkl. Vliesfilter: 173 m³/h
• Nennbetriebsspannung: 24 V DC
• Nennleistung: 19,1 W
• Nennstrom max.: 0,8 A
• Abmessungen B x H x T: 255 x 255 x 129 mm
• Einbautiefe: 108 mm
• Montageausschnitt: 224 x 224 mm
• Schutzart: IP 54 (mit Vliesfilter/Faltenfilter)
• Schutzart: IP 54 (mit Faltenfilter und Absorbermatte)
• Schutzart: IP 54 (mit Vliesfilter/Faltenfilter und spritzwassergeschützter Haube)
• Geräuschpegel: 53 dB(A)
• Farbe: RAL 7035
• Lüftertechnik: Diagonal, DC-Motor
• Montage: werkzeuglos in Flächen

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, Gleichstrommotor
Luftleistung freiblasend (mit Faltenfilter)	Bei DC: 272 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei DC: 242 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei DC: 225 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei DC: 173 m³/h
Bemessungsbetriebsspannung	24 V (DC)
Nennleistung Pel	Bei DC: 19,1 W
Bemessungsstrom max.	Bei DC: 0,8 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei DC: 53 dB(A)

---
