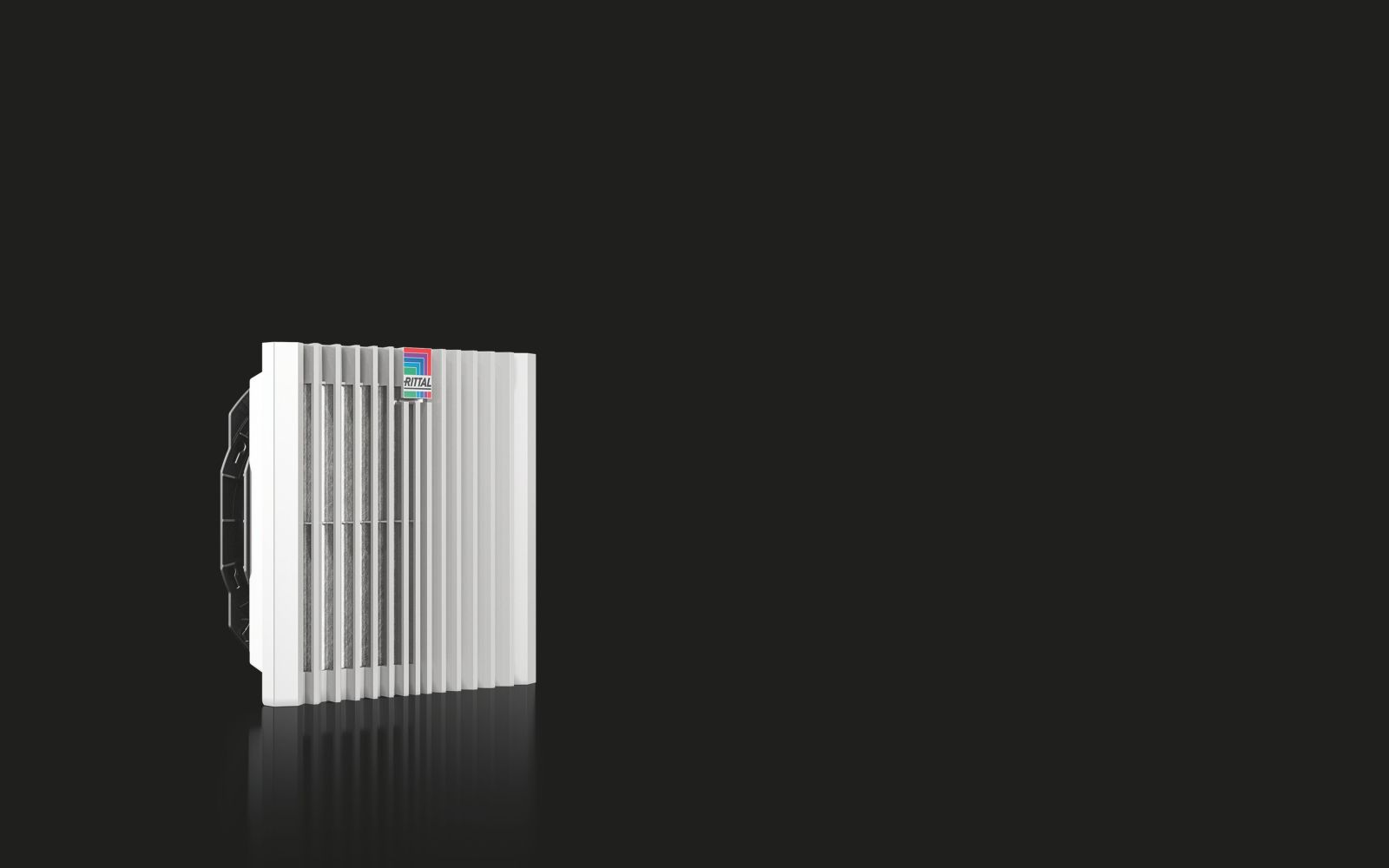

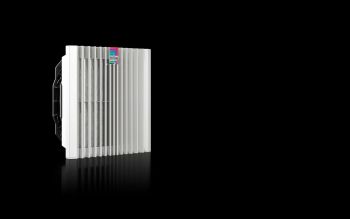

Rittal 3240710 Blue e+ Filterlüfter 218/191 m³/h, 115 V, RAL 7035 content_copy

Der Rittal SK 3240.710 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Das Gerät ist als komplett einbaufertige Einheit geliefert und enthält standardmäßig einen Faltenfilter, der die Zufuhr von Staub und Partikeln in den Schaltschrank verhindert. Die Einheit ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich, was eine visuelle Harmonisierung mit Standard-Schaltschrankfronten ermöglicht.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, in denen eine kontinuierliche Belüftung erforderlich ist, um die Betriebstemperatur innerhalb des Schaltschranks im zulässigen Bereich zu halten. Er eignet sich insbesondere für Anlagen in der Fertigungsindustrie, der Automatisierungstechnik oder der Energieversorgung, wo Schaltschränke in Räumen mit erhöhter Staubbelastung oder in Außenbereichen installiert sind. Die Schutzart IP 54 (mit Vliesfilter/Faltenfilter) gewährleistet einen Schutz gegen Staub und Spritzwasser, wodurch der Lüfter auch in leicht feuchten oder staubigen Umgebungen betrieben werden kann. Bei Verwendung zusätzlicher Komponenten wie einer Strahlwasserhaube kann die Schutzart auf IP 56 erhöht werden, was ihn für Umgebungen mit starkem Spritzwasser geeignet macht. Die NEMA Type 12-Schutzart (mit Vliesfilter/Faltenfilter) sowie die Optionen Type 3, 3R, 4, 4X (mit Strahlwasserhaube) erweitern den Einsatzbereich in nordamerikanischen oder internationalen Anlagen.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik mit Spaltpolmotor, die eine höhere Druckstabilität und eine konstantere Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschranks, wodurch thermische Hotspots vermieden werden. Die Luftleistung beträgt freiblasend 218 m³/h bei 50 Hz und 191 m³/h bei 60 Hz bei Verwendung des im Lieferumfang enthaltenen Faltenfilters. Bei Verwendung eines Vliesfilters sinkt die Luftleistung auf 175 m³/h (50 Hz) bzw. 157 m³/h (60 Hz). Die Luftleistung wird weiter reduziert, wenn ein Austrittsfilter installiert ist: 191 m³/h (50 Hz) bzw. 161 m³/h (60 Hz) mit Faltenfilter und 130 m³/h (50 Hz) bzw. 112 m³/h (60 Hz) mit Vliesfilter. Die Nennleistung beträgt 35,5 W bei 50 Hz und 38,2 W bei 60 Hz, der Bemessungsstrom maximal 0,41 A (50 Hz) bzw. 0,42 A (60 Hz). Die Bemessungsbetriebsspannung ist 115 V, 1~, 50 Hz/60 Hz, was eine universelle Verwendung in verschiedenen Stromnetzen ermöglicht. Der Schalldruckpegel liegt bei 48 dB(A) bei 50 Hz und 45 dB(A) bei 60 Hz, was eine akustisch angenehme Betriebsweise in Arbeitsräumen ermöglicht.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern schräg aus dem Gerät strömt. Dies führt zu einer gleichmäßigeren Verteilung der Luft im Schaltschrank und verhindert, dass sich heiße Luft in bestimmten Bereichen ansammelt. Der Spaltpolmotor ist ein elektrischer Gleichstrommotor, der für seine Zuverlässigkeit und geringe Wartungsaufwand bekannt ist. Die integrierte Faltenfilter-Technik ermöglicht eine hohe Filterleistung bei kompakter Bauform. Der Filter kann dank eines neuen Öffnungsmechanismus am Lamellengitter einfach ausgetauscht werden, ohne dass Werkzeuge benötigt werden. Die Montage erfolgt werkzeuglos über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schaltschrank ermöglichen. Die Einbautiefe beträgt 108 mm, der Montageausschnitt hat eine Ausbruch-Breite und -Höhe von jeweils 224 mm.

Kompatibilität und Zubehör
Der Filterlüfter kann mit verschiedenen Zubehörteilen kombiniert werden, um die Schutzart und Funktionalität zu erweitern. Dazu gehören Austrittsfilter in RAL 7035, die die Luftleistung beeinflussen, sowie Strahlwasserhauben aus Edelstahl, die die Schutzart auf IP 54 erhöhen. Zusätzlich sind Faltenfilter und Vliesfilter als Ersatz verfügbar, wobei die Faltenfilter im Lieferumfang enthalten sind. Für eine präzise Temperaturregelung können Thermostate oder digitale Temperaturanzeige- und -regelungseinheiten verwendet werden. Ein Drehzahlregler ermöglicht eine anpassbare Luftleistung, und Filtermatten-Spender erleichtern den Filterwechsel. Eine Blindabdeckung ist ebenfalls verfügbar, um Montageausbrüche zu verschließen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schaltschrankfront. Die Einheit wird in den vorgesehenen Montageausschnitt (224 mm x 224 mm) eingesetzt und über Rasthaken fixiert. Die elektrische Verbindung erfolgt über Federzugklemmen, was eine schnelle und sichere Anschlussmöglichkeit bietet. Die Einheit ist für eine Betriebstemperatur von -30 °C bis 55 °C ausgelegt, die Lagertemperatur beträgt -30 °C bis 70 °C. Die Vorsicherung ist mit 4 A spezifiziert, was eine Absicherung gegen Überlastung gewährleistet.

Vorteile im Betrieb
Der Rittal SK 3240.710 bietet eine zuverlässige und wartungsfreundliche Belüftungslösung für Schaltschränke. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Installations- und Wartungszeit. Die hohe Luftleistung bei geringem Schalldruck sorgt für eine effiziente Kühlung ohne akustische Belästigung. Die hohe Schutzart und die Kompatibilität mit verschiedenen Zubehörteilen machen den Lüfter flexibel einsetzbar in unterschiedlichen industriellen Umgebungen. Die Verwendung von Faltenfiltern im Lieferumfang gewährleistet von Anfang an eine hohe Filterleistung und verhindert die Zufuhr von Partikeln in den Schaltschrank.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 218 m³/h, Bei 60 Hz: 191 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 191 m³/h, Bei 60 Hz: 161 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 175 m³/h, Bei 60 Hz: 157 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 130 m³/h, Bei 60 Hz: 112 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 35,5 W, Bei 60 Hz: 38,2 W
Bemessungsstrom max.	Bei 50 Hz: 0,41 A, Bei 60 Hz: 0,42 A
Breite	255 mm
Höhe	255 mm
Tiefe	129 mm
Einbautiefe	108 mm
Montageausschnitt	Ausbruch-Breite: 224 mm, Ausbruch-Höhe: 224 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 48 dB(A), Bei 60 Hz: 45 dB(A)

---
