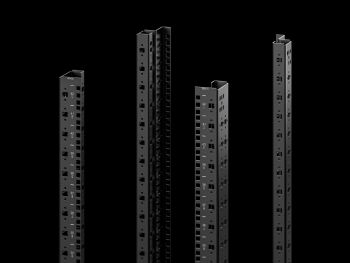

Rittal 5302156 VX IT 48,3 cm ( 19 Zoll ) Profilschienen, dynamic, vorne, 47 HE content_copy

Die Rittal Profilschienen dynamic, Typ VX 5302156, sind speziell für den Einsatz im VX IT Gehäusesystem konzipiert und dienen dem Aufbau einer zölligen Befestigungsebene. Diese 48,3 cm ( 19 Zoll )-Profile ermöglichen die Montage von Serversystemen und anderen Einbausätzen, die an der standardisierten 19"-Systemlochung befestigt werden. Die L-förmige Ausführung gewährleistet eine direkte und stabile Aufnahme der Geräte, wobei die Schienen für eine Schrankhöhe von 47 HE (entsprechend 2.200 mm) ausgelegt sind. Die Einbauposition ist vorne, wodurch sie ideal für den vorderen Bereich von IT-Schränken geeignet sind.

Einsatzbereiche umfassen den zölligen Teilausbau und die komplette Montageebene innerhalb des VX IT Systems. Die Schienen sind für die Integration in IT-Infrastrukturen konzipiert, wo eine strukturierte und normgerechte Befestigung von Servern, Netzwerkgeräten oder anderen 48,3 cm ( 19 Zoll )-Komponenten erforderlich ist. Die integrierte, bidirektionale HE-Beschriftung erleichtert die Orientierung und Planung der Montage, da die Positionierung der Geräte im Schrank klar erkennbar ist.

Funktionen und Ausstattung im Detail beinhalten seitliche Rund- und Vierkantlochungen im HE-Raster, die eine flexible Montage von Kabelführungselementen und anderen Zubehörteilen ermöglichen. Die zöllige Befestigungslochung entspricht dem Standard EIA 310 E und umfasst eine HE-Mittenbefestigung, was die Kompatibilität mit gängigen IT-Systemen sichert. Ein Potenzialausgleich innerhalb der Montageebene und mit dem Aufnahmegerüst wird über die Befestigungselemente erreicht, was für eine sichere elektrische Verbindung sorgt.

Technik verständlich erklärt zeigt, dass die Schienen aus Stahlblech mit einer Dicke von 2,5 mm gefertigt sind, was eine hohe mechanische Stabilität und Langlebigkeit gewährleistet. Die Oberfläche ist grundiert und in der Farbe RAL 9005 gehalten, was eine korrosionsbeständige und gleichmäßige Beschichtung bietet. Die Schienen sind für eine Einbaubreite von 53,3 cm ( 21 Zoll ) bis 61 cm ( 24 Zoll ) einsetzbar, wobei die genaue Breite von der gewählten Befestigungsart und den Abmessungen des Gehäuses abhängt.

Kompatibilität und Zubehör erfordern eine Kombination mit weiteren Befestigungselementen wie Quertraverse, Tiefenstrebe oder Montagewinkel, um die Schienen sicher im Gehäuse zu fixieren. Die Auswahl der Befestigungsmöglichkeiten hängt von den spezifischen Abmessungen des VX IT Gehäuses ab. Kompatible Zubehörteile umfassen beispielsweise die VX IT Tiefenstrebe für 48,3 cm ( 19 Zoll ) dynamic 700/800 x1200 mm, die VX IT Quertraverse für 48,3 cm ( 19 Zoll ) dynamic in VX IT Netzwerk sowie Montagewinkel für 48,3 cm ( 19 Zoll ) dynamic mit einer Breite von 600 mm.

Montage und Installation erfordern die Verwendung der genannten Befestigungselemente, um die Schienen sicher im Schrank zu befestigen. Die Montage erfolgt vorne im Gehäuse, wobei die genaue Positionierung und Befestigungstechnik von der jeweiligen Gehäusekonfiguration abhängt. Die Schienen sind für eine stabile und sichere Montage ausgelegt, wobei die integrierten Lochungen und die Materialstärke die Belastbarkeit gewährleisten.

Vorteile im Betrieb liegen in der hohen Kompatibilität mit standardisierten IT-Systemen, der einfachen Montage und der strukturierten Verkabelungsmöglichkeit. Die integrierte HE-Beschriftung und die zöllige Lochung erleichtern die Planung und Wartung der IT-Infrastruktur. Die Schienen sind für den Einsatz in professionellen IT-Umgebungen konzipiert, wo Zuverlässigkeit und Normkonformität entscheidend sind.

Die Profilschienen dynamic von Rittal sind somit eine zuverlässige Lösung für den Aufbau einer zölligen Montageebene im VX IT System, mit Fokus auf Stabilität, Normkonformität und einfache Integration in bestehende IT-Infrastrukturen.

Allgemein
Technische Daten	Seitliche Rund- und Vierkantlochungen im HE-Raster, Ein Potenzialausgleich innerhalb der Montageebene und mit dem Aufnahmegerüst erfolgt über die Befestigungselelemente, Zöllige Befestigungslochung inkl. HE-Mittenbefestigung nach Standard EIA 310 E
Einsatzgebiete	Zum Aufbau einer zölligen Befestigungsebene innerhalb des VX IT Gehäusesystems
Material	Stahlblech, 2,5 mm
Oberfläche	Grundiert
Farbe	RAL 9005
Lieferumfang	Inkl. Befestigungsmaterial
Einbauposition	vorne
Einbaumöglichkeiten	Alternative Einbaubreiten von 21" – 24", in Abhängigkeit von der gewählten Befestigungsart und Gehäuseabmessung realisierbar
Montagehinweis	Zur Befestigung ist eine Kombination mit Quertraverse, Tiefenstrebe oder Montagewinkel notwendig, Der Einsatz der unterschiedlichen Befestigungsmöglichkeiten ist abhängig von der jeweiligen Gehäuseabmessung
Passend für	Höhe: = 47 HE, = 2.200 mm
PCF/VE (Cradle-to-Gate)	50,5 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
