Rittal 5302168 VX IT Quertraverse für 48,3 cm ( 19 Zoll ) dynamic in VX IT Netzwerk content_copy

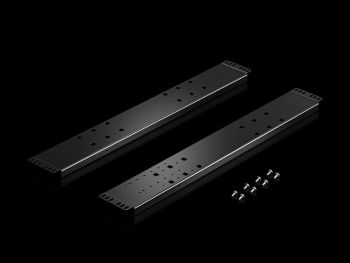

Die Rittal VX_IT 5302168 ist eine Quertraverse für die VX IT 48,3 cm ( 19 Zoll )-Profilschiene dynamic, speziell konzipiert für die tiefen- und breitenvariablen Befestigung der zölligen Profilschienen im unteren Bereich von 800 mm breiten VX IT Netzwerk- oder Serverschränken. Das Produkt dient als Montagebasis für die dynamische Anordnung von 48,3 cm ( 19 Zoll )-Komponenten und ermöglicht eine flexible, anwendungsspezifische Ausrichtung innerhalb des Schrankes. Die Traverse wird direkt am Rahmengerüst befestigt und ist aus Stahlblech gefertigt, das mit einer lackierten Oberfläche in RAL 9005 versehen ist, was eine hohe Korrosionsbeständigkeit und optische Harmonie im Schrank gewährleistet.

Einsatzbereiche
Die Quertraverse ist für den Einsatz in VX IT Schränken mit einer Breite von mindestens 800 mm vorgesehen. Sie ermöglicht einen symmetrischen oder asymmetrischen Ausbau der Profilschienen, wodurch sich zusätzlicher Raum für Kabelführung oder die Integration einer Liquid Cooling Unit (LCU) schaffen lässt. Besonders vorteilhaft ist die Anwendung bei alternativen Ausbauszenarien mit 53,3 cm ( 21 Zoll ), 58,4 cm ( 23 Zoll ) oder 61 cm ( 24 Zoll )-Komponenten, da die Traverse die flexible Positionierung der Montageebene unterstützt. Die asymmetrische Installation kann zudem zur Optimierung der Luftströmung im Schrank beitragen, insbesondere wenn Luftleitbleche zur Verblendung des umlaufenden Bereichs um die Montageebene eingesetzt werden.

Funktionen und Ausstattung im Detail
Die Traverse ist für die Befestigung an der Unterseite der Profilschienen ausgelegt. Die maximale Belastbarkeit beträgt 7.500 N pro Montageebene, was einer Gesamtlast von 15.000 N pro Schrank entspricht. Diese Belastbarkeit sichert eine stabile Montage auch bei schweren oder zahlreichen Komponenten.

Technik verständlich erklärt
Die Konstruktion aus Stahlblech gewährleistet eine hohe mechanische Stabilität und Tragfähigkeit. Die lackierte Oberfläche in RAL 9005 bietet einen gleichmäßigen, schmutzabweisenden Schutz und passt sich optisch in die Standardfarbpalette von VX IT Schränken ein. Die tiefen- und breitenvariable Befestigung ermöglicht eine individuelle Anpassung der Montageposition, was bei der Integration verschiedener Komponenten oder bei der Optimierung der Luftführung im Schrank von Vorteil ist. Die direkte Befestigung am Rahmengerüst sorgt für eine sichere und vibrationsdichte Montage.

Kompatibilität und Zubehör
Die Quertraverse ist speziell für die VX IT 48,3 cm ( 19 Zoll )-Profilschiene dynamic konzipiert. Für die Montage der Profilschienen an der Traverse sind die Montagewinkel für VX IT 48,3 cm ( 19 Zoll )-Profilschienen (Artikelnummer 5302169) erforderlich. Die Oberseite der Profilschienen wird mit einer anderen Quertraverse (Artikelnummer 5302167) ergänzt, die für die standard-Profilschiene ausgelegt ist. Die Kombination beider Traversen ermöglicht eine vollständige Montage der Profilschienen im Schrank.

Montage und Installation
Die Befestigung erfolgt direkt am Rahmengerüst des VX IT Schrankes. Die Traverse ist ausschließlich für die Unterseite der Profilschienen vorgesehen. Die Montage erfordert die Verwendung der Montagewinkel (5302169), um die Profilschienen sicher an der Traverse zu befestigen.

Vorteile im Betrieb
Die flexible Montage ermöglicht eine optimierte Nutzung des Schrankvolumens, insbesondere bei asymmetrischer Anordnung, was zusätzlichen Platz für Kabel oder Kühlkomponenten schafft. Die hohe Belastbarkeit von 7.500 N pro Montageebene gewährleistet eine sichere Befestigung auch bei schweren Geräten. Die Integration von Luftleitblechen unterstützt die Energieeffizienz einer integrierten Rackklimatisierung, indem der Kühlstrom gezielt eingesetzt und Abluftströme reduziert werden. Die Verwendung von RAL 9005 sorgt für eine einheitliche optische Gestaltung im Schrankumfeld.

Allgemein
Ausführung	für VX IT 19"-Profilschiene dynamic
Material	Stahlblech
Oberfläche	Lackiert
Farbe	RAL 9005
Lieferumfang	Inkl. Befestigungsmaterial
Belastbarkeit	Die maximale Belastbarkeit einer Montageebene auf dieser Quertraverse beträgt 7.500 N je Montageebene bzw. 15.000 N je Schrank.
Montagehinweis	Die Befestigung erfolgt direkt am Rahmengerüst. Der Einsatz erfolgt nur an der Unterseite der Profilschienen., An der Oberseite wird mit den Quertraversen für die VX IT Profilschiene standard 5302167 ergänzt. Zur Verschraubung der Profilschienen an den Quertraversen werden zusätzlich Montagewinkel für VX IT 19"-Profilschienen 5302169 benötigt.
Passend für	Gehäusetyp: VX IT, Breite: = 800 mm
PCF/VE (Cradle-to-Gate)	13,3 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
