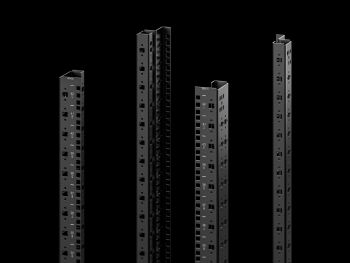

Rittal 5302157 VX IT 48,3 cm ( 19 Zoll ) Profilschienen, dynamic, hinten, 47 HE content_copy

Die Rittal Profilschienen dynamic, Typ VX 5302157, sind speziell für den Einsatz im VX IT Gehäusesystem entwickelt und dienen dem Aufbau einer zölligen Befestigungsebene im hinteren Bereich des Schrankes. Die Schienen haben eine Breite von 482,6 mm (48,3 cm ( 19 Zoll )) und sind für Schränke mit einer Höhe von 47 HE (entsprechend 2.200 mm) ausgelegt. Sie bestehen aus Stahlblech mit einer Dicke von 2,5 mm und weisen eine grundierende Oberflächenbehandlung in der Farbe RAL 9005 auf. Die L-förmige Konstruktion ermöglicht die direkte Montage von Einbausätzen für Serversysteme, die an der 19"-Systemlochung befestigt werden.

Einsatzbereiche
Die Profilschienen sind für den Einsatz im VX IT Gehäusesystem vorgesehen, insbesondere für den Aufbau einer zölligen Montageebene oder für einen zölligen Teilausbau. Sie eignen sich für die Installation von Servern, Netzwerkgeräten und anderen IT-Komponenten, die an einer 48,3 cm ( 19 Zoll )-Befestigungsebene montiert werden. Die Einbauposition ist hinten, was eine optimale Nutzung des hinteren Schrankbereichs ermöglicht.

Funktionen und Ausstattung im Detail
Die Schienen verfügen über integrierte, bidirektionale HE-Beschriftung, die eine präzise Positionierung und Orientierung der montierten Geräte ermöglicht. An Front- und Seitenflächen sind Systemlochungen im HE-Raster integriert, die die HE-bezogene Montage von Kabelführungselementen zur Strukturierung der Verkabelung unterstützen. Die seitlichen Rund- und Vierkantlochungen im HE-Raster ermöglichen eine flexible Befestigung von Zubehörteilen. Ein Potenzialausgleich innerhalb der Montageebene und mit dem Aufnahmegerüst erfolgt über die Befestigungselemente.

Technik verständlich erklärt
Die zöllige Befestigungslochung entspricht dem Standard EIA 310 E und umfasst eine HE-Mittenbefestigung, was die Kompatibilität mit gängigen IT- und Serverkomponenten gewährleistet. Die Schienen sind aus Stahlblech gefertigt, das eine ausreichende Festigkeit für die Montage von schweren Geräten bietet. Die Grundierung schützt das Material vor Korrosion und sorgt für eine gleichmäßige Oberfläche, die für die Montage geeignet ist. Die Farbe RAL 9005 ist ein dunkelgrauer Standardton, der sich in IT-Infrastrukturen gut integriert.

Kompatibilität und Zubehör
Die Profilschienen sind für die Verwendung mit verschiedenen Befestigungselementen im VX IT System ausgelegt. Zur Montage sind Kombinationen mit Quertraversen, Tiefenstreben oder Montagewinkeln erforderlich. Die Auswahl der Befestigungsmöglichkeiten hängt von der jeweiligen Gehäuseabmessung ab. Als passendes Zubehör werden unter anderem VX IT Tiefenstreben für 48,3 cm ( 19 Zoll ) dynamic und standard, VX IT Quertraversen sowie Montagewinkel für verschiedene Breiten angeboten. Die Einbaumöglichkeiten umfassen alternative Einbaubreiten von 53,3 cm ( 21 Zoll ) bis 61 cm ( 24 Zoll ), abhängig von der gewählten Befestigungsart und den Gehäuseabmessungen.

Montage und Installation
Die Montage der Profilschienen erfolgt im hinteren Bereich des VX IT Schrankes. Eine Kombination mit Quertraverse, Tiefenstrebe oder Montagewinkel ist notwendig, um die Schienen sicher zu befestigen. Die genaue Auswahl der Befestigungselemente richtet sich nach den Abmessungen des jeweiligen Gehäuses. Die Lieferung erfolgt inklusive Befestigungsmaterial, das für die Montage benötigt wird.

Vorteile im Betrieb
Die Profilschienen bieten eine stabile und standardkonforme Montagebasis für IT-Komponenten im VX IT System. Die integrierte HE-Beschriftung und die Systemlochungen im HE-Raster erleichtern die Strukturierung und Dokumentation der Installation. Die zöllige Befestigungslochung nach EIA 310 E gewährleistet die Kompatibilität mit einer Vielzahl von Geräten. Die Verwendung von Stahlblech mit Grundierung sorgt für eine langlebige und wartungsarme Konstruktion. Die Möglichkeit, alternative Einbaubreiten von 53,3 cm ( 21 Zoll ) bis 61 cm ( 24 Zoll ) zu realisieren, bietet Flexibilität bei der Planung und Anpassung an unterschiedliche Anforderungen.

Allgemein
Technische Daten	Seitliche Rund- und Vierkantlochungen im HE-Raster, Ein Potenzialausgleich innerhalb der Montageebene und mit dem Aufnahmegerüst erfolgt über die Befestigungselelemente, Zöllige Befestigungslochung inkl. HE-Mittenbefestigung nach Standard EIA 310 E
Einsatzgebiete	Zum Aufbau einer zölligen Befestigungsebene innerhalb des VX IT Gehäusesystems
Material	Stahlblech, 2,5 mm
Oberfläche	Grundiert
Farbe	RAL 9005
Lieferumfang	Inkl. Befestigungsmaterial
Einbauposition	hinten
Einbaumöglichkeiten	Alternative Einbaubreiten von 21" – 24", in Abhängigkeit von der gewählten Befestigungsart und Gehäuseabmessung realisierbar
Montagehinweis	Zur Befestigung ist eine Kombination mit Quertraverse, Tiefenstrebe oder Montagewinkel notwendig, Der Einsatz der unterschiedlichen Befestigungsmöglichkeiten ist abhängig von der jeweiligen Gehäuseabmessung
Passend für	Höhe: = 47 HE, = 2.200 mm
PCF/VE (Cradle-to-Gate)	56,8 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
