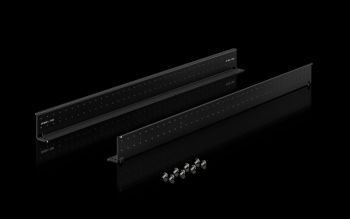

Rittal 5302164 VX IT Tiefenstrebe für 48,3 cm ( 19 Zoll ) dynamic 700/800 x1200 mm content_copy

Die Tiefenstrebe VX IT 5302164 von Rittal ist ein Zubehörteil für 48,3 cm ( 19 Zoll )-Profilschienen im VX IT Dynamic-System, speziell konzipiert für Schränke mit einer Breite größer 600 mm und einer Tiefe von genau 1200 mm. Das Produkt besteht aus Stahlblech und ist in der Farbe RAL 9005 lackiert, was eine robuste und optisch einheitliche Oberfläche für den Einsatz in Server- und IT-Infrastrukturen bietet. Die Tiefenstrebe dient der sicheren Befestigung von zölligen Profilschienen und ermöglicht die Integration von Einbausätzen für Serversysteme. Im Lieferumfang sind vier Tiefenstreben enthalten – zwei für die obere und zwei für die untere Montageebene – sowie das erforderliche Befestigungsmaterial.

Einsatzbereiche
Die Tiefenstrebe ist für den Einsatz in VX IT Dynamic-Gehäusen ausgelegt, insbesondere in Konfigurationen mit erhöhter Tiefe (1200 mm) und Breite (>600 mm). Sie wird eingesetzt, um die Stabilität der Profilschienen bei größeren Schrankabmessungen zu gewährleisten, insbesondere wenn die Schranktiefe über 1000 mm beträgt. In solchen Fällen ist zusätzlich die Tragschiene für VX IT erforderlich, um die Lastverteilung zu optimieren und eine sichere Montage zu gewährleisten.

Funktionen und Ausstattung im Detail
Die Tiefenstrebe bietet eine besonders hohe Lastaufnahme von bis zu 15.000 N, was eine sichere Befestigung auch bei schweren IT-Komponenten ermöglicht. Die verbesserte Lastenverteilung sorgt für erhöhte Stabilität und verhindert Verformungen oder Verschiebungen der Profilschienen. Die Montage kann symmetrisch oder asymmetrisch erfolgen, wobei eine einseitige, versetzte Installation zusätzlichen Raum für Kabelführung oder die Integration einer Liquid Cooling Unit (LCU) schafft. Dies ist besonders vorteilhaft bei komplexen Kühlsystemen oder bei der Platzierung von Kabelbäumen im Schrankinneren.

Technik verständlich erklärt
Die Tiefenstrebe ist aus Stahlblech gefertigt und mit einer langlebigen Lackierung in RAL 9005 versehen, die Korrosion und mechanische Belastungen im Betrieb widersteht. Die Konstruktion ist auf die spezifischen Abmessungen der VX IT Dynamic-Schränke abgestimmt, wodurch eine präzise Passform und sichere Verankerung gewährleistet sind. Die Montage erfolgt mittels beiliegendem Befestigungsmaterial, das für die Verbindung mit den Schrankwänden vorgesehen ist. Die maximale Last von 15.000 N ist für den Einsatz in professionellen IT-Umgebungen ausgelegt, wo hohe mechanische Belastungen durch schweres Equipment auftreten können.

Kompatibilität und Zubehör
Die Tiefenstrebe ist speziell für das VX IT Dynamic-System entwickelt und passt sich an die Abmessungen von Schränken mit einer Breite größer 600 mm und einer Tiefe von 1200 mm an. Für Schränke mit einer Tiefe über 1000 mm ist die zusätzliche Verwendung der Tragschiene für VX IT erforderlich, um die Stabilität der Profilschienen zu gewährleisten. Die Tiefenstrebe ermöglicht zudem die Integration von 48,3 cm ( 19 Zoll )-Profilschienen, die für alternative Ausbaufälle mit 53,3 cm ( 21 Zoll ), 58,4 cm ( 23 Zoll ) oder 61 cm ( 24 Zoll )-Komponenten genutzt werden können.

Montage und Installation
Die Montage erfolgt an den vorgesehenen Befestigungspunkten im Schrank, wobei die Tiefenstreben oben und unten angebracht werden. Die beiliegenden Befestigungsmittel erleichtern die Installation. Bei Schränken mit einer Tiefe über 1000 mm ist die zusätzliche Montage der Tragschiene für VX IT erforderlich, um die Lastverteilung zu optimieren. Die asymmetrische Montageoption bietet Flexibilität bei der Platzierung von Komponenten und Kabeln im Schrankinneren.

Vorteile im Betrieb
Die Tiefenstrebe bietet eine hohe mechanische Stabilität und Lastaufnahme, was die Sicherheit und Zuverlässigkeit der installierten IT-Komponenten erhöht. Die Möglichkeit zur asymmetrischen Montage bietet zusätzlichen Platz für Kabelführung oder Kühlung, was die Planung und Wartung von IT-Systemen erleichtert. Die Kompatibilität mit verschiedenen Profilschienen- und Komponentenformaten (53,3 cm ( 21 Zoll ), 58,4 cm ( 23 Zoll ), 61 cm ( 24 Zoll )) erweitert die Einsatzmöglichkeiten im Server- und Netzwerkumfeld.

Allgemein
Ausführung	für VX IT 19"-Profilschiene dynamic
Material	Stahlblech
Oberfläche	Lackiert
Farbe	RAL 9005
Lieferumfang	Tiefenstreben, Inkl. Befestigungsmaterial, 4 Tiefenstreben (2 oben, 2 unten)
Montagehinweis	Für die Befestigung von Profilschienen in Schränken mit Tiefe >1000 mm und Breite >600 mm wird zusätzlich die Tragschiene für VX IT benötigt
Passend für	Gehäusetyp: VX IT, Dynamic, Breite: > 600 mm, Tiefe: = 1.200 mm
PCF/VE (Cradle-to-Gate)	47,6 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
