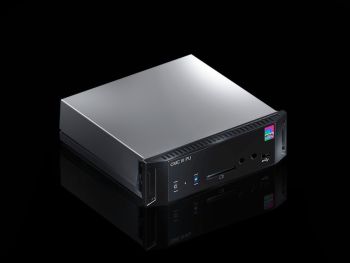

CMC III Processing Unit
7030.000
CMC III Processing Unit
VE = 1 Stück
Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005,
Gehäuse in RAL 7035. Das System überwacht IT-Racks, Schaltschränke oder
Räume. Die Unit ist die zentrale Einheit des Überwachungssystems CMC
III. Es können bis zu 32 Sensoren / CAN-Bus Anschlusseinheiten
angebunden werden. Die Unit kann über Ethernet an das Datennetzwerk
angebunden werden, über Web / USB konfiguriert werden, Alarme über einen
Email-Server versenden und mit SNMP an das Netzwerk Management System
eines Unternehmens angebunden werden. Für industrielle Anwendungen oder
für das Gebäudemanagement steht ein integrierter OPC-UA Server zur
Verfügung. Über diesen kann das Überwachungssystem CMC III an
Leitstands-Systeme angebunden werden.
Zur Energieversorgung stehen zwei 24V DC Anschlüsse, redundant
ausgelegt, zur Verfügung. Ebenso kann das System mit Power over Ethernet
versorgt werden. Über die Buskabel werden dann die angebundenen
CAN-Bus-Sensoren mit Energie versorgt.
Technische Daten: BxHxT: 138 x 40 x 120+12Front mm
Temperatur-Einsatzbereich: + 0 °C bis + 45 °C
Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend
Schutzart: IP 30 nach EN 60 529
Max. CAN-Bus Sensoren: 32
CAN-Bus Buchsen RJ45: 2
Max. gesamte Leitungslänge für CAN-Bus: 2 x 50 m
Netzwerkschnittstelle (RJ 45): Ethernet nach IEEE 802.3 über 10/100BaseT mit PoE
Protokolle: TCP/IPv4, TCP/IPv6, SNMPv1, SNMPv2c, SNMPv3, Telnet, SSH,
FTP, SFTP, HTTP, HTTPS, NTP, DHCP, DNS, SMTP, Syslog, LDAP
USB-Schnittstelle: - Mini USB zur Systemeinstellung

• für USB-Stick zur Datenaufzeichnung
und SW-Updates bis 32 GB
Speicherkarten-Slot: SD-HC
bis zu 32 GB zur Datenaufzeichnung und SW-Updates
Seriell RS232 (RJ 12): für Display- oder GSM- oder ISDN-Unit
Digitale Eingänge (Klemme): 2
Relais-Ausgang (Klemme): 1
Wechslerkontakt max. 24 V DC,1 A
Service / Resettaste: 1
Piezo-Signalgeber: 1
LED-Anzeige : OK/Warnung/Alarm/ Netzwerkstatus
Bemessungsspannung: 24 V DC
Redundante Energieeingänge: 3
(24 V DC-Buchse / -Klemme/ PoE)
Echtzeit Uhr: 24h energiegepuffert mit Kondensator
Userverwaltung: LDAP
Bedienoberfläche: integrierter WEB-Server
Leitstands Anbindung: integrierter OPC-UA Server
Integrierter Temperatursensor für Anwendungen im Luftstrom, optional mit
externem Fühler
Integriert: IR-Zugangssensor für bis zu 15 cm Abstand.
Beigelegt in der VE: Unit, Schnellanleitung, seitlicher und Hutschienen
Montagesatz z.B. Schrank mit Spezialprofil

Beschreibung: Die Processing Unit / Compact ist die zentrale Einheit des Überwachungssystems CMC III. Zu den integrierten Sensoren können bis zu 32/4 externe Sensoren / CAN-Bus Anschlusseinheiten angebunden werden. Die Units können über Ethernet an das Datennetzwerk angebunden werden, über Web / USB konfiguriert werden, Alarme über einen Email-Server versenden und mit SNMP an das Netzwerk Management System eines Unternehmens angebunden werden.
Nutzen: Hohe Verfügbarkeit durch redundante Energieversorgung.
Kostenoptimierung durch optimierte Raumausnutzung und Anschlusstechnik.
Hohe Flexibilität durch modulares System.
Hohe Sicherheit durch permanente Überwachung der physikalischen Schrankumgebungen.

Einsatzgebiete: Überwachen von Schränken, Räumen und Containern im IT-Umfeld.
Überwachen von Schränken in der IT-, Industrie- und Gebäudetechnik-Umfeld.

Funktionsweise: Zentrale Überwachungseinheit für das CMC III System.
Sammelt Messdaten und alarmiert Netzwerk-Management-Systeme oder Leitstände bei Überschreitung frei einstellbarer Grenzwerte.
Regelt automatisch Aktoren und steuert Remote-Ausgänge.

Farbe: Gehäuse: RAL 7035
Front: RAL 9005

Schutzart IP nach IEC 60 529: IP 30
Lieferumfang: CMC III Processing Unit
Bedienungsanleitung
Befestigungszubehör für Montage an Flächen

Verpackungseinheit: 1 St.
EAN: 4028177659322
Zolltarifnummer: 84159000
eCl@ss 5.1: 27189253
eCl@ss 7.0: 27189253
ETIM 6.0: EC002627

Anzahl Sensoren (max.): 32
Abmessungen: Breite: 138 mm
Höhe: 40 mm
Tiefe: 132 mm
Bemessungsbetriebsspannung: 24 V (DC)
Anzahl Sensoren (max.): 32
Einbauabmessungen: Einbautiefe: 120 mm
Aufbautiefe: 12 mm
Betriebstemperatur: Betrieb (Umgebung): +0°C...+45°C
Luftfeuchtigkeit (nicht kondensierend): Betrieb (Umgebung): 5 % - 95 %
Ausstattung (elektrisch): Integrierter IR-Zugangssensor (max. Schaltabstand 100 mm): ja
Integrierter Temperatursensor: ja
Taster: Reset
Taster: Bestätigen

Akustische Anzeige: Piezo Signalgeber
Protokolle: TCP/IPv4
TCP/IPv6
SNMPv1
SNMPv2c
SNMPv3
Telnet
SSH
FTP
SFTP mit SSL
HTTP
HTTPS mit SSL
NTP
DHCP
DNS
SMTP
Syslog
LDAP
Radius
OPC-UA
Modbus/TCP
RS-232

Zeitfunktion: Echtzeituhr mit NTP
Ausstattung SSC: LED-Anzeigen (Vorderseite): Status
LED-Anzeigen (Rückseite): Netzwerk-Status
Schnittstellen/Anschlüsse: Generell: Mini USB
Generell: 1 x USB
Generell: SD Speicherkarten-Slot (max. 32 GB)
Generell: 2 digitale Eingänge

Netzwerk: Ethernet nach IEEE 802.3 über 10/100BaseT Fullduplex 10/100 Mbit/s, PoE
Seriell: RJ12
Bus-System: 2 x RJ45 CAN-Bus
Länge je CAN-Bus (max.): 50 m
Alarm-Relais-Ausgang: Klemme bis 1,5 mm² (max. 24 V DC/1 A)

Redundante Stromversorgung: Klemme
Redundante Stromversorgung: Buchse
Redundante Stromversorgung: PoE (Power over Ethernet)

Streaming: Axis-Netzwerk-Kamera mit VAPIX® Version 3
Mobile Webseite: Für Android und Windows Phone
Gewicht/VE: 0,6 kg



Allgemein
Einsatzgebiete	Überwachen von Schränken in der IT, Industrie und Gebäudetechnik.
Funktionsweise	Zentrale Überwachungseinheit für das CMC III System., Sammelt Messdaten und alarmiert Netzwerk-Management-Systeme oder Leitstände bei Überschreitung frei einstellbarer Grenzwerte., Regelt automatisch Aktoren und steuert Remote-Ausgänge.
Ausführung	Piezo Signalgeber zur akustischen Information, Zeitfunktion durch Echtzeituhr mit NTP
Material	Kunststoff
Oberfläche	Front: glatt, Gehäuse: Struktur
Farbe	Gehäuse: RAL 7035, Front: RAL 9005
Lieferumfang	Grundsystem, Temperaturfühler inkl. Anschlusskabel (beigelegt), Infrarot-Zugangssensor (integriert), Inkl. Befestigungsmaterial für die Montage an Flächen
Schnittstellen Bus-System	2 x RJ45 CAN-Bus
Alarm-Relais-Ausgang	Klemme bis 1,5 mm² (max. 24 V DC/1 A)
Schnittstellen	Mini USB, 1 x USB, SD Speicherkarten-Slot (max. 32 GB), 2 digitale Eingänge
Mobile Webseite	Für Android und Windows Phone
Netzwerk-Schnittstelle	Ethernet nach IEEE 802.3 über 10/100BaseT Fullduplex 10/100 Mbit/s, PoE
Schnittstelle USV	Klemme, Buchse, PoE (Power over Ethernet)
Serielle Schnittstelle	RJ12
Schnittstelle Streaming	Axis-Netzwerk-Kamera mit VAPIX® Version 3
Anzahl Sensoren (max.)	32
Hinweis	Für erhöhte Netzwerksicherheit sind unverschlüsselte Protokolle deaktivierbar
LED-Anzeigen (Rückseite)	Netzwerk-Status
LED-Anzeigen (Vorderseite)	Status
Protokolle	TCP/IPv4, TCP/IPv6, SNMPv1, SNMPv2c, SNMPv3, Telnet, SSH, FTP, SFTP mit SSL, HTTP, HTTPS mit SSL, NTP, DHCP, DNS, SMTP, Syslog, LDAP, Radius, OPC-UA, Modbus/TCP, RS-232
Breite	138 mm
Höhe	40 mm
Tiefe	132 mm
Betriebstemperaturbereich	0 °C...45 °C
Luftfeuchtigkeit (nicht kondensierend)	5...95 %
Infrarotzugangs-Sensor
Integrierter Temperatursensor

---
