Rittal 7030100 Schnittstelle CMC III Can-Bus Sensor content_copy

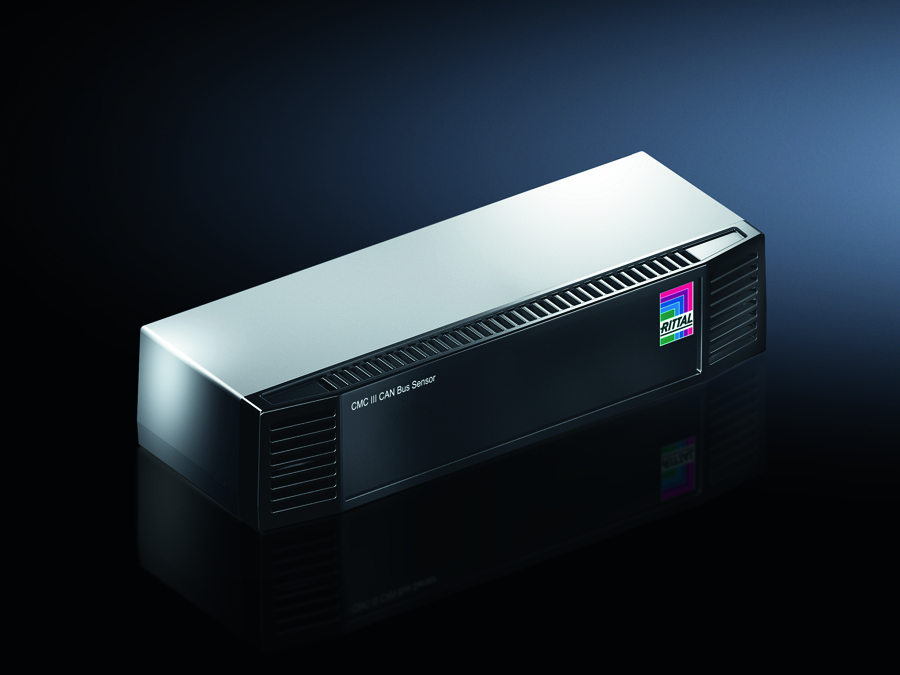

CMC III CAN-Bus Unit für Sensor
VE = 1 Stück
Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005,
Gehäuse in RAL 7035.
Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der
Sensor wird automatisch von dem
CMC III System, der Processing Unit, erkannt und in der Busfolge mit
einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als
Statusanzeige.
Der Sensor enthält eine Schnittstelle um einen CMC II (CMC-TC) Sensor,
der Vorgängergeneration anbinden zu können: 7320.500 Temperatur-Sensor
7320.520 analoger Eingang 4-20 mA
7320.530 Zugangs-Sensor,
max. 5 St. in Reihe
7320.550 Luftstrom-Sensor
7320.560 Rauchmelder
7320.570 Bewegungsmelder
7320.580 digitaler Eingang
7320.590 digitaler Relais-Ausgang
7320.600 Spannungsüberwachung
7320.620 48V Spannungssensor
7320.630 Leckagesensor
7320.631 Leckagesensor 15m-Sensorik
7320.790 Door Control Unit
7338.120 Löschsystem DET AC
7338.220 Brandfrüherkennung EFD
Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur
Processing Unit.
Die Warn- und Alarmgrenzwerte können über die Software der CMC III
Processing Unit eingestellt werden, werden aber im Sensor selbst
gespeichert.

Technische Daten: Schnittstellen RJ12: 1 CMC II Sensor
CAN-Bus Buchsen RJ45: 2
Schutzart: IP 30 nach EN 60 529
Temperatur-Einsatzbereich: + 0 °C bis + 55 °C
Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend
BxHxT: 110 x 30 x 40 mm
Beigelegt in der VE: Sensor, Schnellanleitung und Universal-Montagesatz

Beschreibung: Mit dem CMC III CAN-Bus Sensor können Sensoren des Vorgängersystems CMC-TC an das CMC III-System angebunden werden. Pro CMC III CAN-Bus Sensor kann jeweils ein Sensor des CMC-TC angeschlossen werden.
Nutzen: Schneller Anschluss und automatische Erkennung durch Plug & Play
Die Energieversorung erfolgt über die CAN-Bus Schnittstelle.

Einsatzgebiete: Überwachen von Schränken in der IT-, Industrie- und Gebäudetechnik-Umfeld.
Funktionsweise: Einstellungen können über die CMC III Processing Unit vorgenommen werden
Statusanzeige durch integrierte LED
Über die Netzwerkschnittstelle des CMC III können die aktuellen Messwerte per Browser, SNMP oder OPC-UA abgerufen und Einstellungen vorgenommen werden
Automatische Alarmierung per E-Mail, SMS oder SNMP-Trap bei Überschreiten eines Grenzwertes

Material: Kunststoff
Front: glatt
Gehäuse: Struktur

Farbe: Gehäuse: RAL 7035
Front: RAL 9005

Schutzart IP nach IEC 60 529: IP 30
Lieferumfang: CMC III CAN-Bus Sensor
Installations- und Kurzbedienungsanleitung
Befestigungsmaterial zur Montage im Schrank
Montage-Clips zur Tragschienen-Befestigung
Befestigungsmaterial für Flächen

Befestigungszubehör
Verpackungseinheit: 1 St.
EAN: 4028177659476
Zolltarifnummer: 85311095
eCl@ss 5.1: 27189253
eCl@ss 7.0: 27189253
ETIM 6.0: EC002627

Ausführung: Für die Anbindung von 5 Zugangssensoren (in Reihe) bzw. einem Rauchmelder, Bewegungsmelder, Spannungswächer 48 V DC oder Leckagesensor.
Zur Anbindung des Door Control Moduls werden zwei CMC III CAN-Bus Sensoren benötigt

Abmessungen: Breite: 110 mm
Höhe: 30 mm
Tiefe: 40 mm
Maximale Anzahl Teilnehmer: CMC III Processing Unit Compact: 4
CMC III Processing Unit: 32
Betriebstemperatur: Betrieb (Umgebung): +0°C...+55°C
Luftfeuchtigkeit (nicht kondensierend): Betrieb (Umgebung): 5 % - 95 %
Schnittstellen/Anschlüsse: Generell: RJ12
Bus-System: 2 x RJ45 CAN-Bus
Gewicht/VE: 0,18 kg

Allgemein
Ausführung	Für die Anbindung von 5 Zugangssensoren (in Reihe) bzw. einem Rauchmelder, Bewegungsmelder, Spannungswächer 48 V DC oder Leckagesensor.
Technische Daten	2 x CAN-Bus CMC III: RJ45 für CAN-Bus Kabel, LED-Anzeigen (Rückseite), Optische (LED) und akustische (Alarmton) Statusanzeige, Zeitfunktion durch Echtzeituhr mit NTP, LDAP(S)/Radius/Active Directory Anbindung, Integrierte GbE-Schnittstelle mit Webserver für autonomen Betrieb ohne weitere Komponenten, Über die Netzwerkschnittstelle des CMC III können die aktuellen Messwerte per Browser, SNMP oder OPC-UA abgerufen und Einstellungen vorgenommen werden
Einsatzgebiete	Überwachen von Schränken in der IT, Industrie und Gebäudetechnik.
Funktionsweise	Einstellungen können über die CMC III Processing Unit vorgenommen werden, Statusanzeige durch integrierte LED, Über die Netzwerkschnittstelle des CMC III können die aktuellen Messwerte per Browser, SNMP oder OPC-UA abgerufen und Einstellungen vorgenommen werden, Automatische Alarmierung per E-Mail, SMS oder SNMP-Trap bei Überschreiten eines Grenzwertes
Material	Kunststoff, Front: glatt, Gehäuse: Struktur
Farbe	Gehäuse: RAL 7035, Front: RAL 9005
Lieferumfang	Sensor, Montageplatte, Inkl. Befestigungsmaterial, Befestigungszubehör
Eingangsanschluss	RJ 45, RJ12
Schnittstellen Bus-System	2 x RJ45 CAN-Bus
Schnittstellen	RJ12
Anzahl Teilnehmer PU compact (max.)	4
Anzahl Teilnehmer PU (max.)	16
Breite	110 mm
Höhe	30 mm
Tiefe	40 mm
Betriebstemperaturbereich	0 °C...55 °C
Luftfeuchtigkeit (nicht kondensierend)	5...95 %

---
