Rittal 7859420 PSM Messmodul mit CAN-Bus, 4xC19 schaltbar content_copy

Das Rittal DK 7859420 ist ein PSM Messmodul mit integrierter Schaltfunktionalität, speziell für die modulare Stromverteilung in PSM Stromschienen konzipiert. Es erweitert bestehende Stromschienen um die Möglichkeit zur Energiemessung und individueller Steuerung der Ausgangssteckplätze. Das Modul ist für den Einsatz in Serverräumen, Rechenzentren und industriellen Anlagen geeignet, wo eine präzise Überwachung und Steuerung der Stromverbräuche erforderlich ist. Es belegt zwei Modulsteckplätze in der Stromschiene und ist kompatibel mit dem europäischen PSM-Programm. Die Stromversorgung erfolgt über das CMC III System, wobei die Bemessungsbetriebsspannung zwischen 18 V (DC) und 24 V (DC) liegt. Der Eingang ist für eine Spannung von 230 V AC ausgelegt, mit einer Toleranz von ±10 %, was eine flexible Anpassung an verschiedene Netzbedingungen ermöglicht.

Einsatzbereiche
Das Modul ist für den Einsatz in IT-Infrastrukturen, industriellen Steuerungssystemen und energieeffizienten Anlagen konzipiert. Es eignet sich besonders für die Nachrüstung bestehender PSM-Installationen, um eine Energiedatenerfassung oder die Schaltmöglichkeit für angeschlossene Verbraucher zu ermöglichen. Die maximale Verteilleistung beträgt 3.680 W, wobei der Nennstrom 16 A beträgt. Die Betriebstemperatur reicht von 5 °C bis 60 °C, was eine Verwendung in Umgebungen mit moderaten bis hohen Temperaturen erlaubt. Die maximale Einsatzhöhe über dem Meeresspiegel beträgt 2.000 m, was auch für Hochlagen geeignet ist. Die relative Luftfeuchtigkeit (nicht kondensierend) liegt zwischen 10 % und 90 %, was eine breite Einsatzfähigkeit in verschiedenen Klimazonen gewährleistet.

Funktionen und Ausstattung im Detail

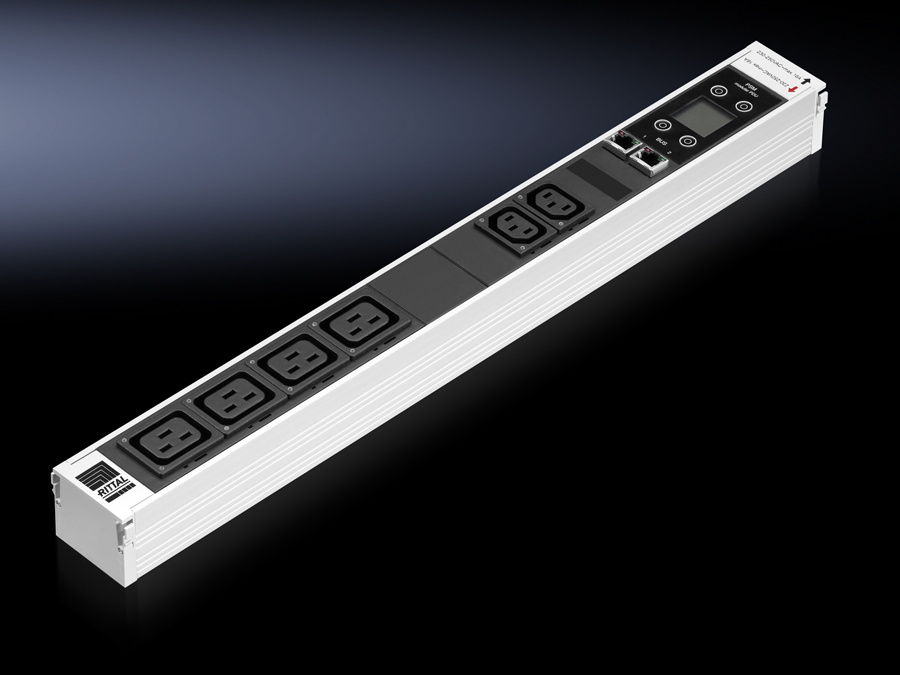

Das Modul verfügt über sechs Ausgangssteckdosen: vier C19-Steckdosen und zwei C13-Steckdosen, die nach IEC 60 320 standardisiert sind. Die Schaltfunktionalität erfolgt über Relais mit Doppelspule und bistabile Ausführung, wobei die Schaltleistung pro Relais 4.000 VA beträgt. Die Messfunktionen umfassen Spannung (V), Strom (A), Frequenz (Hz), Wirkleistung (kW), Wirkenergie (kWh), Blindleistung (kVar), Blindenergie (kVarh), Scheinleistung (kVA), Scheinenergie (kVAh), Leistungsfaktor (cosPhi), Crestfaktor (Scheitelfaktor) sowie Betriebsstundenzähler (d, h, min). Die Messgenauigkeit liegt bei ±1 %, was eine hohe Zuverlässigkeit der Daten gewährleistet. Die Messwerte können lokal über ein hintergrundbeleuchtetes LC-Display angezeigt werden, wobei die Farbe auf Rot wechselt, wenn Strom- oder Leistungsgrenzwerte überschritten werden. Schwellwerte für Spannung, Strom und Wirkleistung sind frei konfigurierbar.

Technik verständlich erklärt
Die Kommunikation erfolgt über CAN-Bus, wobei zwei CAN-Bus-Schnittstellen zur direkten Anbindung an das CMC III System bereitstehen. Zusätzlich sind zwei RJ45-Anschlüsse vorhanden, die eine Verbindung zum CMC ermöglichen. Die Netzwerkfunktionalität umfasst IPv4, IPv6, SNMPv3, Modbus/TCP und OPC-UA, jedoch nur in Verbindung mit dem CMC III System. Die Monitoring-Funktionen umfassen Alarmmanagement über CMC III (z. B. per E-Mail oder SMS), Visualisierung des Schaltzustandes auf der CMC III Website und RiZone sowie Rechteverwaltung über CMC III (z. B. Beschränkung der Schaltfunktionalität). Bis zu 16 PSM-Module können an einer CMC III PU angeschlossen werden (je IP-Adresse). Die Messfunktionen sind rückstellbar und können per Software oder Intervallmessung (z. B. Wirkenergie kWh, Betriebsstundenzähler h) zurückgesetzt werden.

Kompatibilität und Zubehör
Das Modul ist kompatibel mit dem europäischen PSM Stromschienen-Programm und kann in bestehende Installationen nachgerüstet werden. Es ist für den Einsatz mit CMC III Systemen ausgelegt. Passendes Zubehör umfasst das PDU Metered 16A/1P IEC-C20 6xC13 (48,3 cm ( 19 Zoll )), das eine ergänzende Stromverteilung mit Messfunktion bietet. Die Module können in redundanten Systemen durch Drehung des Moduls einen Stromkreiswechsel ermöglichen. Die Schutzart IP 20 nach IEC 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub.

Montage und Installation
Die Montage erfolgt einfach und berührungsgeschützt per Plug & Play, auch im laufenden Betrieb. Das Modul ist leicht in der Stromschiene montier- und demontierbar, was eine flexible Nutzung an verschiedenen Standorten ermöglicht. Die Abmessungen betragen 500 mm (Länge), 53 mm (Breite) und 45 mm (Tiefe). Die Materialien bestehen aus Steckdoseneinsätzen aus Kunststoff (PA6 GF 30 V1) und einem eloxierten Aluminiumprofil. Die Verschmutzungsgradklasse beträgt 2, was eine Nutzung in Umgebungen mit geringer Verschmutzung voraussetzt.

Vorteile im Betrieb
Das Modul erleichtert die Umsetzung von Vorgaben aus ISO 50001 sowie EN 50600-2-2, die sich auf Energieeffizienz und -management beziehen. Die lokale Anzeige der Messwerte und die visuelle Warnung bei Überschreitung von Grenzwerten ermöglichen eine schnelle Reaktion. Die integrierte Schaltfunktionalität erlaubt eine gezielte Steuerung der angeschlossenen Geräte, wodurch eine effiziente Energieverwaltung und eine bessere Verfügbarkeit der Systeme erreicht werden. Die Unterstützung durch das CMC III System ermöglicht eine zentrale Überwachung und Steuerung über verschiedene Protokolle, was die Integration in bestehende IT-Infrastrukturen erleichtert.

Lieferumfang
Das Produkt wird mit einem PSM Messmodul mit CAN-Bus und einem CAN-Bus Verbindungskabel (Länge 1 m) geliefert.

Normen und Richtlinien
Das Modul entspricht den Richtlinien der Niederspannungsrichtlinie 2014/35/EU und der EMV-Richtlinie 2014/30/EU. Die Normen EN 50 600-2-2 und EN 60950 sind eingehalten. Die PCF-Werte (Cradle-to-Gate) betragen 3,8 kg CO2 eq (Kategorie B), wobei der Wert näherungsweise auf Basis des Produktgewichts berechnet und selbst deklariert wurde.

Allgemein
Material	Steckdoseneinsätze: Kunststoff (PA6 GF 30 V1), Profil: Aluminium, eloxiert
Lieferumfang	PSM Messmodule mit CAN-Bus, CAN-Bus Verbindungskabel, 1 m
Verteilleistung je Modul	3.680 W
Schaltleistung je Relais	4.000 VA
Länge	500 mm
Verschmutzungsgrad	2
Schnittstellen Bus-System	2 x CAN-Bus Schnittstelle zum CMC III (max. 16 an PU/4 an PU Compact), 2 x RJ45 (Anschluss an CMC)
Anzahl	1
Ausführung Relay	Doppelspule, bistabil
Bemessungsbetriebsspannung	18 V (DC) - 24 V (DC), Stromversorgung über CMC III System
Eingangsspannung	230 V AC
Toleranz Eingangsspannung	± 10 %
Nennstrom	16 A
Benötigte Modul-Steckplätze (Anzahl)	2
Anzahl Teilnehmer PU compact (max.)	4
Anzahl Teilnehmer PU (max.)	16
Richtlinien	Niederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU
Schutzart IP nach IEC 60 529	IP 20
Monitoring	Alarmmanagement über CMC III (z. B. E-Mail oder SMS), Visualisierung des Schaltzustandes auf CMC III Website und RiZone, Bis zu 16 PSM Module an einer CMC III PU (je IP-Adresse), Rechteverwaltung über CMC III (z. B. Beschränkung der Schaltfunktionalität)
Normen	EN 50 600-2-2, EN 60950
Beschreibung der Messfunktionen	Spannung V, Strom A, Frequenz Hz, Wirkleistung kW, Wirkenergie kWh, Blindleistung kVar, Blindenergie kVarh, Scheinleistung kVA, Scheinenergie kVAh, Leistungsfaktor cosPhi, Crestfaktor (Scheitelfaktor), Betriebsstundenzähler d, h, min, Messgenauigkeit von ± 1 %, Messfunktionen rückstellbar/Reset per Software/Intervallmessung: Wirkenergie kWh, Betriebsstundenzähler h, Schwellwerte (Spannung, Strom, Leistung) frei konfigurierbar
Protokolle	Netzwerkfunktionalität (nur in Verbindung mit CMC III System): IPv4, iPV6, SNMPv3, Modbus/TCP, OPC-UA
Breite	53 mm
Tiefe	45 mm
Maximale Einsatzhöhe über NN	2.000 m
Betriebstemperaturbereich	5 °C...60 °C
Luftfeuchtigkeit (nicht kondensierend)	90 %
Steckdosen	2 x C13 / 4 x C19
Relative Luftfeuchte (nicht kondensierend)	10 %
Lagertemperaturbereich	-20 °C...70 °C
PCF/VE (Cradle-to-Gate)	3,8 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
