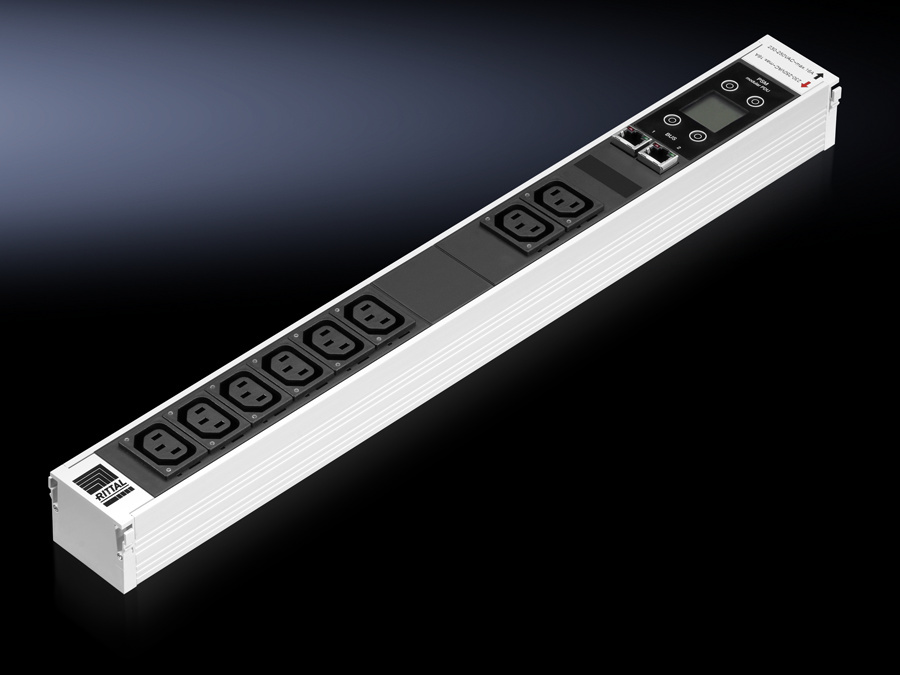

Rittal 7859410 PSM Messmodul mit CAN-Bus, 8x C13 schaltbar content_copy

Das Rittal DK 7859410 ist ein PSM Messmodul mit integrierter Schaltfunktionalität, speziell für die modulare Stromverteilung in Server- und IT-Infrastrukturen konzipiert. Es erweitert bestehende PSM Stromschienen um die Fähigkeit zur Energiemessung und individuellen Steuerung der Ausgangssteckplätze. Das Modul ist für den Einsatz in Rechenzentren, Datenverarbeitungsanlagen und industriellen Umgebungen geeignet, wo eine präzise Überwachung und Steuerung der Stromverteilung erforderlich ist. Es belegt zwei Modulsteckplätze in der Stromschiene und bietet acht Ausgänge mit IEC 60 320 C13-Steckdosen. Die Eingangsversorgung erfolgt über 230 V AC mit einer Toleranz von ±10 %, wobei die maximale Verteilleistung pro Modul 3.680 W beträgt.

Einsatzbereiche
Das Modul ist ideal für Anwendungen, bei denen eine detaillierte Energieverbrauchsanalyse und die Fernsteuerung von Verbrauchern erforderlich sind. Es eignet sich besonders für die Nachrüstung bestehender PSM-Installationen, um die Energieeffizienz zu verbessern und die Betriebskosten zu optimieren. Die Kompatibilität mit dem europäischen PSM-Programm ermöglicht eine flexible Integration in bestehende Systeme. Die Nutzung in redundanten Systemen wird durch die Möglichkeit zur Stromkreiswechsel durch Drehung des Moduls unterstützt. Die Betriebstemperatur reicht von 5 °C bis 60 °C, was eine Anwendung in standardisierten Serverräumen und industriellen Umgebungen erlaubt.

Funktionen und Ausstattung im Detail
Das Modul verfügt über eine integrierte Energiemessung mit einer Messgenauigkeit von ±1 %. Gemessen werden Spannung (V), Strom (A), Frequenz (Hz), Wirkleistung (kW), Wirkenergie (kWh), Blindleistung (kVar), Blindenergie (kVarh), Scheinleistung (kVA), Scheinenergie (kVAh), Leistungsfaktor (cosPhi) und Crestfaktor. Zusätzlich wird ein Betriebsstundenzähler (in Tagen, Stunden, Minuten) geführt. Die Messwerte können lokal über ein hintergrundbeleuchtetes LC-Display angezeigt werden, wobei die Anzeige bei Überschreitung von Strom- oder Leistungsgrenzwerten auf Rot wechselt. Die Schwellwerte für Spannung, Strom und Wirkleistung sind frei konfigurierbar. Die Schaltfunktion erfolgt über bistabile Doppelspulenrelais mit einer Schaltleistung von 4.000 VA pro Relais. Die Ausgänge können einzeln oder gruppenweise über das CMC III-System gesteuert werden.

Technik verständlich erklärt
Die Stromversorgung des Moduls erfolgt über das CMC III-System mit einer Bemessungsbetriebsspannung von 18 V bis 24 V DC. Die Kommunikation mit dem CMC III erfolgt über CAN-Bus, wobei zwei CAN-Bus-Schnittstellen und zwei RJ45-Anschlüsse zur Verfügung stehen. Die Netzwerkfunktionalität umfasst IPv4, IPv6, SNMPv3, Modbus/TCP und OPC-UA, jedoch nur in Verbindung mit dem CMC III-System. Die Datenübertragung ermöglicht eine zentrale Visualisierung der Schaltzustände auf der CMC III-Website und in der RiZone-Plattform. Alarme können über E-Mail oder SMS verwaltet werden, und die Rechteverwaltung ermöglicht eine Beschränkung der Schaltfunktionalität. Ein Lagesensor sorgt dafür, dass die Anzeige und die Webansicht korrekt in 90°-Schritten angezeigt werden.

Kompatibilität und Zubehör
Das Modul ist kompatibel mit dem europäischen PSM-Programm und kann in bestehende PSM-Installationen integriert werden. Es unterstützt bis zu 16 PSM-Module an einer CMC III-PU (je IP-Adresse) und bis zu 4 an einer PU Compact. Passendes Zubehör umfasst das PDU Metered 16A/1P IEC-[%%40] 6x[%%37] (48,3 cm ( 19 Zoll )), das eine ergänzende Stromverteilung mit Messfunktion bietet. Die Verwendung von universellen Steckerverriegelungen ermöglicht die Verschließung nicht benötigter Steckplätze.

Montage und Installation
Die Montage erfolgt einfach und berührungsgeschützt per Plug & Play, auch im laufenden Betrieb. Das Modul ist leicht montier- und demontierbar, was eine flexible Nutzung an verschiedenen Standorten ermöglicht. Die Installation erfordert zwei Modulsteckplätze in der PSM-Stromschiene. Die Lieferung umfasst das PSM Messmodul mit CAN-Bus sowie ein CAN-Bus-Verbindungskabel mit einer Länge von 1 m.

Vorteile im Betrieb
Das Modul erleichtert die Umsetzung von Vorgaben aus ISO 50001 und EN 50600-2-2, die sich auf Energieeffizienz und -management beziehen. Die lokale Anzeige und die Fernsteuerung ermöglichen eine effiziente Betriebsüberwachung. Die hohe Messgenauigkeit und die konfigurierbaren Schwellwerte unterstützen eine proaktive Fehlererkennung und -vermeidung. Die integrierte Alarmverwaltung und Rechteverwaltung erhöhen die Sicherheit und Kontrolle über die Stromverteilung. Die maximale Einsatzhöhe beträgt 2.000 m über NN, und die relative Luftfeuchtigkeit (nicht kondensierend) liegt zwischen 10 % und 90 %. Die Schutzart IP 20 gemäß IEC 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub. Die Betriebstemperatur reicht von 5 °C bis 60 °C, die Lagertemperatur von -20 °C bis 70 °C.

Material und Bauform
Die Steckdoseneinsätze bestehen aus Kunststoff (PA6 GF 30 V1), das Profil aus eloxiertem Aluminium. Die Abmessungen betragen 500 mm Länge, 53 mm Breite und 45 mm Tiefe. Das Modul ist für den Einsatz in Innenräumen ausgelegt und entspricht den Richtlinien der Niederspannungsrichtlinie 2014/35/EU und der EMV-Richtlinie 2014/30/EU. Die Normen EN 50 600-2-2 und EN 60950 sind eingehalten. Die Verschmutzungsgrad-Klasse beträgt 2, was auf eine Umgebung mit geringer Verschmutzung hinweist.

Monitoring und Steuerung
Die Überwachung erfolgt über das CMC III-System, das Alarme über E-Mail oder SMS verwalten kann. Die Schaltzustände sind auf der CMC III-Website und in der RiZone-Plattform visualisierbar. Die Rechteverwaltung ermöglicht eine feingranulare Steuerung der Schaltfunktionen. Die Messfunktionen sind rückstellbar und können per Software oder in Intervallen (z. B. Wirkenergie kWh, Betriebsstundenzähler h) zurückgesetzt werden.

Allgemein
Material	Steckdoseneinsätze: Kunststoff (PA6 GF 30 V1), Profil: Aluminium, eloxiert
Lieferumfang	PSM Messmodule mit CAN-Bus, CAN-Bus Verbindungskabel, 1 m
Verteilleistung je Modul	3.680 W
Schaltleistung je Relais	4.000 VA
Länge	500 mm
Verschmutzungsgrad	2
Schnittstellen Bus-System	2 x CAN-Bus Schnittstelle zum CMC III (max. 16 an PU/4 an PU Compact), 2 x RJ45 (Anschluss an CMC)
Anzahl	1
Ausführung Relay	Doppelspule, bistabil
Bemessungsbetriebsspannung	18 V (DC) - 24 V (DC), Stromversorgung über CMC III System
Eingangsspannung	230 V AC
Toleranz Eingangsspannung	± 10 %
Nennstrom	16 A
Benötigte Modul-Steckplätze (Anzahl)	2
Anzahl Teilnehmer PU compact (max.)	4
Anzahl Teilnehmer PU (max.)	16
Richtlinien	Niederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU
Schutzart IP nach IEC 60 529	IP 20
Monitoring	Alarmmanagement über CMC III (z. B. E-Mail oder SMS), Visualisierung des Schaltzustandes auf CMC III Website und RiZone, Bis zu 16 PSM Module an einer CMC III PU (je IP-Adresse), Rechteverwaltung über CMC III (z. B. Beschränkung der Schaltfunktionalität)
Normen	EN 50 600-2-2, EN 60950
Beschreibung der Messfunktionen	Spannung V, Strom A, Frequenz Hz, Wirkleistung kW, Wirkenergie kWh, Blindleistung kVar, Blindenergie kVarh, Scheinleistung kVA, Scheinenergie kVAh, Leistungsfaktor cosPhi, Crestfaktor (Scheitelfaktor), Betriebsstundenzähler d, h, min, Messgenauigkeit von ± 1 %, Messfunktionen rückstellbar/Reset per Software/Intervallmessung: Wirkenergie kWh, Betriebsstundenzähler h, Schwellwerte (Spannung, Strom, Leistung) frei konfigurierbar
Protokolle	Netzwerkfunktionalität (nur in Verbindung mit CMC III System): IPv4, iPV6, SNMPv3, Modbus/TCP, OPC-UA
Breite	53 mm
Tiefe	45 mm
Maximale Einsatzhöhe über NN	2.000 m
Betriebstemperaturbereich	5 °C...60 °C
Luftfeuchtigkeit (nicht kondensierend)	90 %
Steckdosen	8 x C13
Relative Luftfeuchte (nicht kondensierend)	10 %
Lagertemperaturbereich	-20 °C...70 °C
PCF/VE (Cradle-to-Gate)	3,8 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
