Rittal 7030130 DK CMC III Vandalismussensor content_copy

CMC III Vandalismussensor mit CAN-Bus
VE = 1 Stück

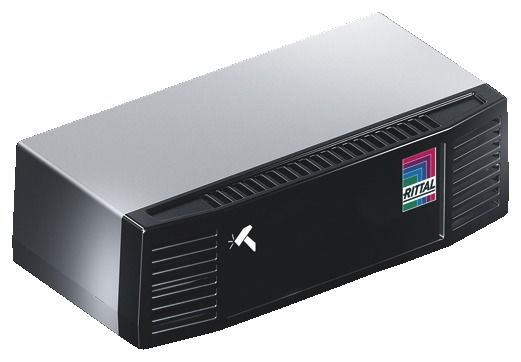

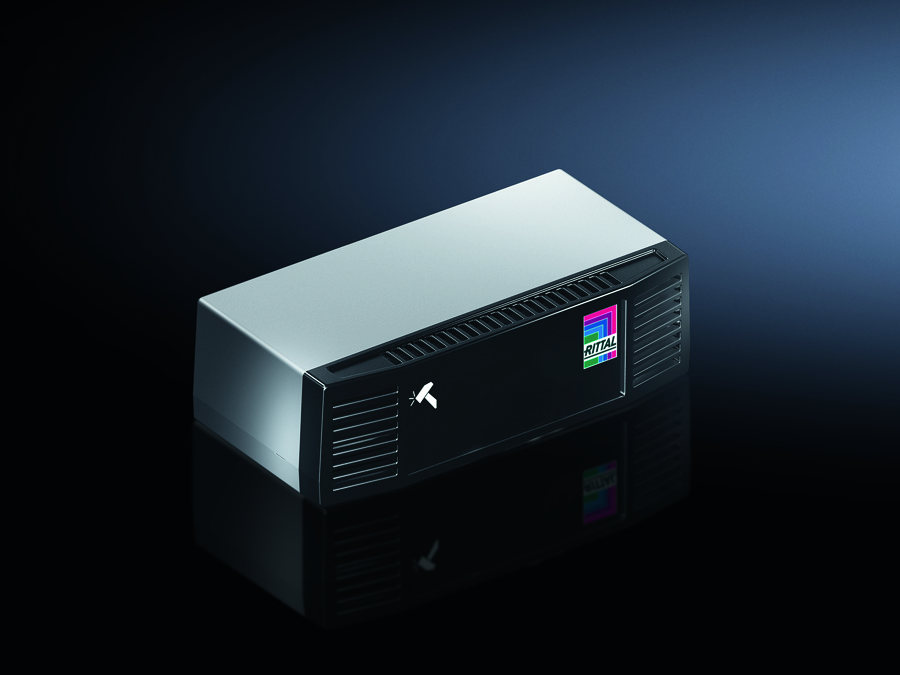

Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005,
Gehäuse in RAL 7035.
Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der
Sensor wird automatisch von dem
CMC III System, der Processing Unit, erkannt und in der Busfolge mit
einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als
Statusanzeige.
Der Sensor misst und überwacht die Beschleunigung in drei Achsen x, y
und z. Es wird ebenso die Position des Schrankes überwacht, z.B, wenn
ein Schank umgefallen ist.
Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur
Processing Unit.
Die Warn- und Alarmgrenzwerte können über die Software der CMC III
Processing Unit eingestellt werden, werden aber im Sensor selbst
gespeichert.

Technische Daten: Arbeitweise: Beschleunigungssensor
Überwachung: x, y und z Achse
Messbereich: -7 bis +7 g
Auflösung: 0,1 g
CAN-Bus Buchsen RJ45: 2
Schutzart: IP 30 nach EN 60 529
Temperatur-Einsatzbereich: + 0 °C bis + 55 °C
Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend
BxHxT: 80 x 28 x 40 mm
Beigelegt in der VE: Sensor, Schnellanleitung und Universal-Montagesatz

Beschreibung: Die CMC III Sensoren überwachen die physikalischen Umgebungsbedingungen. Jeder Sensor hat bestimmte Mess- oder Kontrollaufgaben. Sensoren mit den ersten Bestellnummern 7030... sind mit einer CAN-Bus Schnittstelle ausgestattet und können direkt in den Bus, an die Processing Unit III angebunden werden. Sensoren mit den ersten Bestellnummern 7320... sind über die Adaption, CAN-Bus Sensor 7030.100, in den Bus einzubinden.
Nutzen: Schneller Anschluss und automatische Erkennung durch Plug & Play
Die Energieversorung erfolgt über die CAN-Bus Schnittstelle.

Einsatzgebiete: Überwachen von Schränken in der IT-, Industrie- und Gebäudetechnik-Umfeld.
Überwachen von Schränken, Räumen und Containern im IT-Umfeld.

Funktionsweise: Einstellungen können über die CMC III Processing Unit vorgenommen werden
Der CMC III Vandalismussensor überwacht die 3 Achsen x, y und z auf die wirkenden Anziehungskräfte (g-Kräfte)
Der Sensor wird am Schrankrahmen montiert und auf den Schrank wirkende Vibrationen werden an den Sensor übertragen

Material: Kunststoff

Front: glatt
Gehäuse: Struktur

Farbe: Front: RAL 9005
Gehäuse: RAL 7035

Schutzart IP nach IEC 60 529: IP 30
Lieferumfang: Sensor
Installations- und Kurzbedienungsanleitung


Montagewinkel
Befestigungszubehör
Montage-Clips zur Tragschienen-Befestigung

Verpackungseinheit: 1 St.
EAN: 4028177659513
Zolltarifnummer: 85319085
eCl@ss 5.1: 27189253
eCl@ss 7.0: 27189253
ETIM 6.0: EC002627

Ausführung: Vandalismus-Sensor
Abmessungen: Breite: 80 mm
Höhe: 28 mm
Tiefe: 40 mm
Anschluss an den CAN-Bus: Direkt
Maximale Anzahl Teilnehmer: CMC III Processing Unit Compact: 4
CMC III Processing Unit: 32
Betriebstemperatur: Betrieb (Umgebung): +0°C...+55°C
Luftfeuchtigkeit (nicht kondensierend): Betrieb (Umgebung): 5 % - 95 %
Messmethode: Beschleunigungs-Messung
Überwachte Achsen: x, y, z
Messbereich: Beschleunigung: -7 g - 7 g
Schnittstellen/Anschlüsse: Generell: 2 x RJ45 CAN-Bus
Gewicht/VE: 0,17 kg

Allgemein
Ausführung	Vandalismus-Sensor
Einsatzgebiete	Überwachen von Schränken in der IT, Industrie und Gebäudetechnik., Überwachen von Schränken, Räumen und Containern im IT-Umfeld.
Funktionsweise	Einstellungen können über die CMC III Processing Unit oder über das IoT Interface vorgenommen werden, Der CMC III Vandalismussensor überwacht die 3 Achsen x, y und z auf die wirkenden Anziehungskräfte (g-Kräfte), Der Sensor wird am Schrankrahmen montiert und auf den Schrank wirkende Vibrationen werden an den Sensor übertragen
Material	Kunststoff, Front: glatt, Gehäuse: Struktur
Farbe	Front: RAL 9005, Gehäuse: RAL 7035
Lieferumfang	Sensor, Montageplatte, Inkl. Befestigungsmaterial, Vandalismus-Sensor
Anschluss an den CAN-Bus	Direkt
Schnittstellen	2 x RJ45 CAN-Bus
Anzahl Teilnehmer je IoT Interface (max.)	32
Anzahl Teilnehmer PU compact (max.)	4
Anzahl Teilnehmer PU (max.)	32
Anzahl Teilnehmer PDU (max.)	16
Messmethode	Beschleunigungs-Messung
Breite	80 mm
Höhe	30 mm
Tiefe	40 mm
Betriebstemperaturbereich	0 °C...55 °C
Luftfeuchtigkeit (nicht kondensierend)	5...95 %
PCF/VE (Cradle-to-Gate)	0,7 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
