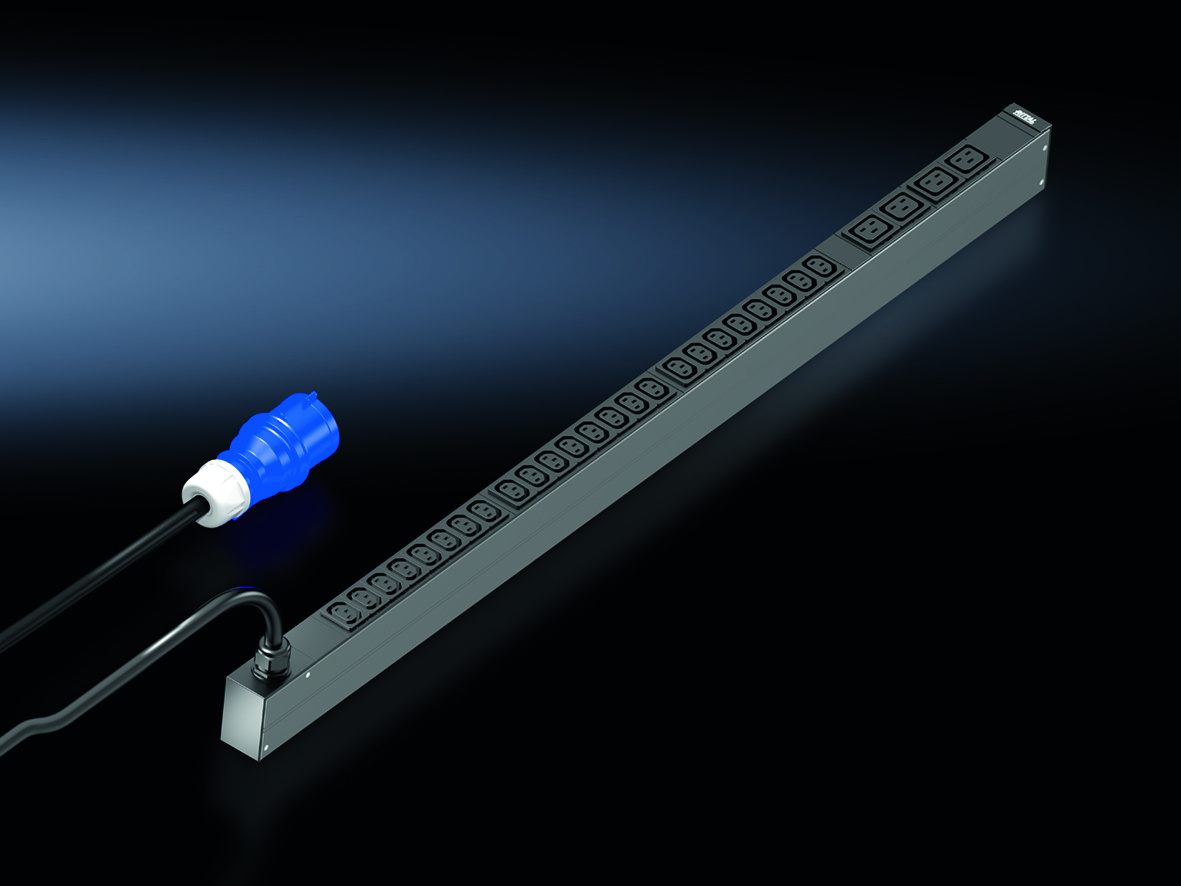

Rittal 7979115 PDU basic 16A/1P CEE 24xC13+4xC19 content_copy

Die Rittal DK 7979115 ist eine PDU Basic-Stromverteilung, speziell für den Einsatz in IT-Server- und Netzwerkschränken konzipiert. Sie dient als kompakte Basis-Stromverteilung, die jedes IT-Rack mit einer professionellen Stromversorgung ausstatten kann. Die Einheit ist für eine horizontale Montage in der 48,3 cm ( 19 Zoll )-Ebene oder eine vertikale Montage ausgelegt, wobei die vertikale Variante auch im Zero-U-Space installierbar ist. Die Montage im Rittal VX IT oder TS IT Rack erfolgt werkzeuglos mittels des mitgelieferten Einbausatzes.

Einsatzbereiche
Die PDU basic ist für den Einsatz in IT-Infrastrukturen ausgelegt, insbesondere in Server- und Netzwerkschränken. Sie ist geeignet für Gehäusetypen wie VX IT mit einem Schrankrahmen ab 1.200 mm oder 48,3 cm ( 19 Zoll )-Profilschienen ab 1.800 mm sowie für TX CableNet mit einer Mindestlänge von 1.200 mm. Die Stromverteilung ist für den Betrieb in Innenräumen konzipiert, wobei die Betriebstemperatur zwischen 5 °C und 50 °C liegen darf und die Luftfeuchtigkeit (nicht kondensierend) zwischen 10 % und 95 % betragen darf.

Funktionen und Ausstattung im Detail
Die Stromverteilung verfügt über insgesamt 28 Steckplätze: 24 Steckdosen vom Typ IEC 60320/C13 und 4 Steckdosen vom Typ IEC 60320/C19. Die Steckplätze sind aus Kunststoff gefertigt und fest im Gehäuse montiert. Die Bemessungsbetriebsspannung beträgt 230 V (AC), der maximale Nennstrom liegt bei 16 A, was einer Nennleistung von 3,7 kW entspricht. Die Einspeisung erfolgt über eine einzelne Phase (1~) mit einem CEE-Anschluss. Die Anschlussleitung hat eine Länge von 3 m und ist direkt am Gerät montiert, sodass die PDU sofort einsatzbereit ist.

Technik verständlich erklärt
Das Gehäuse besteht aus einem Aluminium-Strangpressprofil, das eloxiert ist, was eine hohe mechanische Stabilität und Korrosionsbeständigkeit gewährleistet. Die Steckplätze sind so angeordnet, dass eine gleichmäßige Verteilung der Last über die einzelnen Phasen möglich ist. Bei mehrphasigen Ausführungen (nicht bei diesem Modell) erfolgt eine farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß), um eine eindeutige Zuordnung zu ermöglichen. Die PDU ist mit einer Steckerverriegelung für IEC C14 und C20 Stecker ausgestattet, um ein versehentliches Abziehen der Stecker zu verhindern. Nicht genutzte Steckplätze können mit im Zubehör erhältlichen Abdeckungen verschlossen werden, um eine unabsichtliche Überlastung einzelner Stromkreise zu vermeiden.

Kompatibilität und Zubehör
Die PDU basic ist mit verschiedenen Zubehörteilen kombinierbar, um die Funktionalität zu erweitern. Dazu gehören Überspannungsschutz-Module Typ 3, die im Betrieb tauschbare Ableiter besitzen und in das PDU-Gehäuse integriert werden können. Zusätzlich sind CAN-Bus-Kabel für die Verbindung mit Überwachungssystemen wie dem CMC III verfügbar. Weitere Optionen umfassen Abdeckungen für C13- und C19-Buchsen, Montageadapter für TE 8000, Universalverriegelungen sowie RCM Messmodule für Inline-Messungen. Die Farbe des Gehäuses kann optional angepasst werden.

Montage und Installation
Die Montage erfolgt werkzeuglos im Rittal VX IT oder TS IT Rack mittels des mitgelieferten Einbausatzes. Die vertikale Montage im Zero-U-Space ist möglich, wodurch wertvoller Bauraum im Schrank erhalten bleibt. Die Befestigungsmaterialien sind im Lieferumfang enthalten, ebenso die Steckerverriegelung für C14- und C20-Stecker. Die Installation ist somit schnell und ohne zusätzliche Werkzeuge durchführbar.

Vorteile im Betrieb
Die PDU basic bietet eine zuverlässige und sichere Stromverteilung für IT-Systeme. Die robuste Aluminiumkonstruktion gewährleistet eine lange Lebensdauer. Die integrierte Steckerverriegelung und die Möglichkeit, nicht genutzte Steckplätze abzudecken, erhöhen die Sicherheit und verhindern Überlastungen. Die direkte Montage im Schrank ohne zusätzliche Kabelverlegung reduziert die Komplexität der Installation. Die Einhaltung der Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21 sowie die Konformität mit der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU sichert die elektrische Sicherheit und Funktionalität.

Lieferumfang
Im Lieferumfang sind die Steckerverriegelung für IEC C14 und C20 Stecker sowie das Befestigungsmaterial enthalten.

Allgemein
Ausführung	PDU Basic
Material	Aluminium-Strangpressprofil, eloxiert, Steckplätze: Kunststoff
Lieferumfang	Steckerverriegelung für IEC C14, C20 Stecker, Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Andere Gehäusefarben möglich
Breite	44 mm
Tiefe	70 mm
Länge	1.095 mm
Anzahl Steckdosen und Typ	24 x C13 / 4 x C19
Bemessungsbetriebsspannung	230 V (AC)
Nennstrom (max.)	16 A
Nennleistung	3,7 kW
Einspeisungen	Anzahl: 1, Phasen pro Einspeisung: 1~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 1.200 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 1.800 mm, Gehäusetyp: TX CableNet: ≥ 1.200 mm

---
