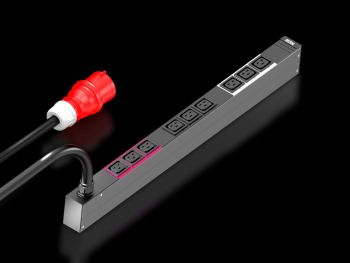

Rittal 7979130 PDU basic 16A/3P CEE 9xC19 content_copy

Die Rittal DK 7979130 ist eine PDU Basic-Stromverteilung, speziell für den Einsatz in IT-Server- und Netzwerkschränken konzipiert. Sie dient als kompakte Basis-Stromverteilung, die jedes IT-Rack mit einer professionellen Stromversorgung ausstattet. Die Einheit ist für eine horizontale Montage in der 48,3 cm ( 19 Zoll )-Ebene oder eine vertikale Montage – auch im Zero-U-Space – geeignet. Bei vertikaler Montage kann die Anbringung im Rittal VX IT oder TS IT Rack werkzeuglos erfolgen, wofür ein spezieller Einbausatz mitgeliefert wird.

Einsatzbereiche
Die PDU ist für den Einsatz in IT-Infrastrukturen ausgelegt, insbesondere in Server- und Netzwerkschränken. Sie ist für Gehäusetypen des Rittal VX IT geeignet, wobei der Schrankrahmen oder die 48,3 cm ( 19 Zoll )-Profilschienen eine Mindestlänge von 1.200 mm aufweisen müssen. Die Stromverteilung ist für den Betrieb in Umgebungen mit einer Temperatur von 5 °C bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 95 % (nicht kondensierend) ausgelegt. Die Lagertemperaturbereich beträgt -20 °C bis 70 °C.

Funktionen und Ausstattung im Detail
Die PDU verfügt über 9 Steckdosen des Typs IEC 60320/C19, die in drei Phasen (L1, L2, L3) jeweils drei Steckplätze aufteilen. Die Phasen sind farblich markiert: L1 in pink, L2 in schwarz, L3 in weiß, um eine klare Zuordnung und Vermeidung von Überlastungen zu gewährleisten. Die Steckplätze sind aus Kunststoff gefertigt und fest im Gehäuse montiert. Zur Vermeidung versehentlicher Abziehungen ist eine Steckerverriegelung für IEC C14 und C20 Stecker im Lieferumfang enthalten. Nicht genutzte Steckplätze können mit im Zubehör erhältlichen Abdeckungen verschlossen werden, um eine unabsichtliche Überlastung einzelner Phasen zu verhindern.

Technik verständlich erklärt
Die Stromverteilung ist für eine Bemessungsbetriebsspannung von 400 V (AC) ausgelegt und unterstützt eine Nennleistung von 11 kW bei einem maximalen Nennstrom von 16 A. Die Einspeisung erfolgt über eine CEE-Anschlussart mit einer Anschlussleitung der Länge 3 m, wodurch die PDU sofort einsatzbereit ist. Die Stromverteilung entspricht den Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21 sowie den Richtlinien EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU. Das Gehäuse besteht aus einem eloxierten Aluminium-Strangpressprofil, das eine hohe mechanische Stabilität und Korrosionsbeständigkeit bietet.

Kompatibilität und Zubehör
Die PDU ist speziell für Rittal VX IT Schränke konzipiert, die eine Mindestlänge von 1.200 mm aufweisen. Als Zubehör sind verschiedene Optionen verfügbar, darunter ein Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern, der in das PDU-Gehäuse integriert werden kann. Zusätzlich sind CAN-Bus-Kabel für das Überwachungssystem CMC III, Abdeckungen für C13- und C19-Buchsen, Montageadapter und Zahlencodeschlösser erhältlich. Die PDU kann mit einem potenzialfreien Meldekontakt für die Statusüberwachung des Überspannungsschutzes ausgestattet werden.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space des Rittal VX IT oder TS IT Racks mittels des mitgelieferten Universalhalters. Die Befestigungsmaterialien sind im Lieferumfang enthalten. Die vertikale Montage ermöglicht eine effiziente Nutzung des Schrankraums, während die horizontale Montage in der 48,3 cm ( 19 Zoll )-Ebene eine Standardinstallation gewährleistet. Die PDU ist sofort einsatzbereit, da das Anschlusskabel bereits montiert ist.

Vorteile im Betrieb
Die PDU bietet eine zuverlässige Stromverteilung mit klaren Phasenmarkierungen, die eine sichere und überlastungsfreie Nutzung ermöglichen. Die werkzeuglose Montage und die integrierte Verriegelung der Steckplätze erhöhen die Sicherheit und Effizienz im Betrieb. Die Kompatibilität mit dem Rittal VX IT-System und die Möglichkeit, Überspannungsschutzmodule zu integrieren, machen die PDU zu einer flexiblen Lösung für moderne IT-Infrastrukturen. Die robuste Aluminiumkonstruktion gewährleistet eine lange Lebensdauer und hohe mechanische Belastbarkeit.

Allgemein
Ausführung	PDU Basic
Material	Aluminium-Strangpressprofil, eloxiert, Steckplätze: Kunststoff
Lieferumfang	Steckerverriegelung für IEC C14, C20 Stecker, Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Andere Gehäusefarben möglich
Breite	44 mm
Tiefe	70 mm
Länge	695 mm
Anzahl Steckdosen und Typ	9 x C19
Bemessungsbetriebsspannung	400 V (AC)
Nennstrom (max.)	16 A
Nennleistung	11 kW
Einspeisungen	Anzahl: 1, Phasen pro Einspeisung: 3~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 1.200 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 1.200 mm

---
