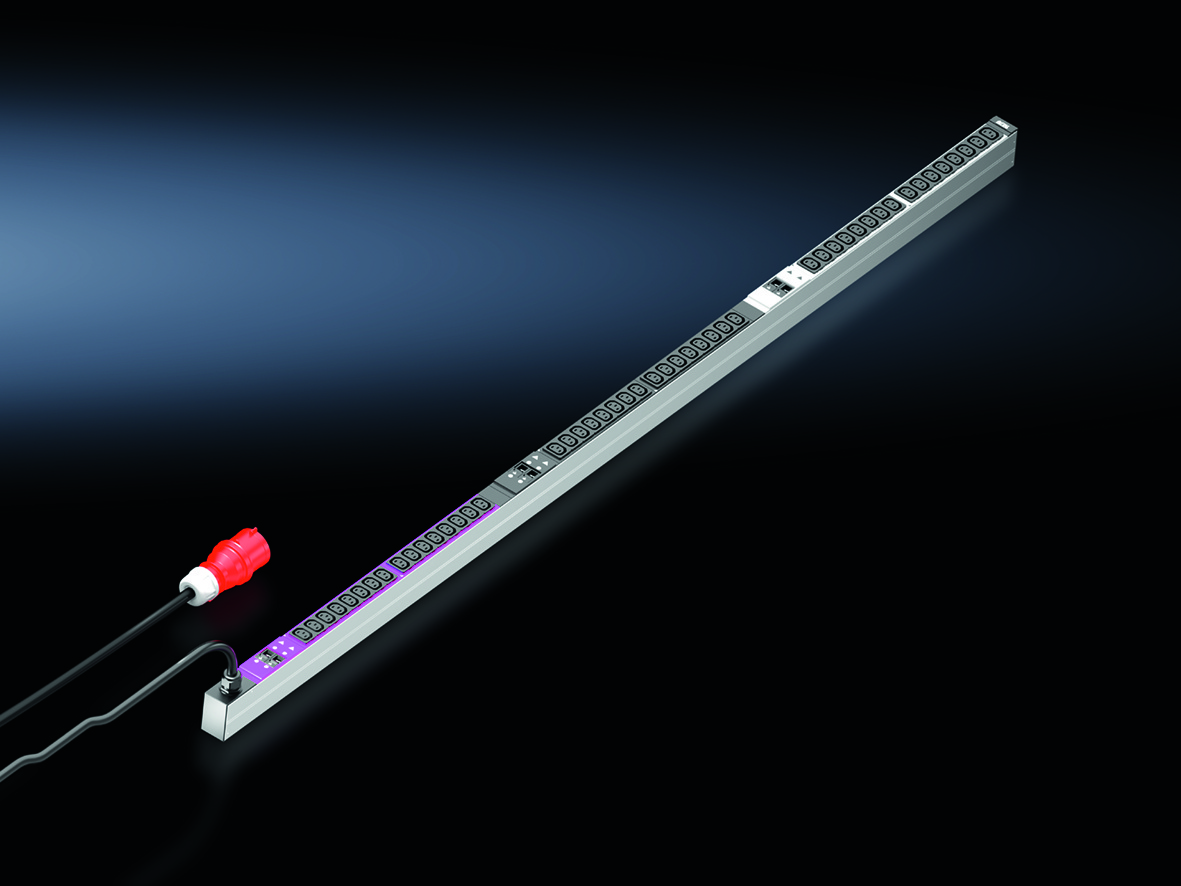

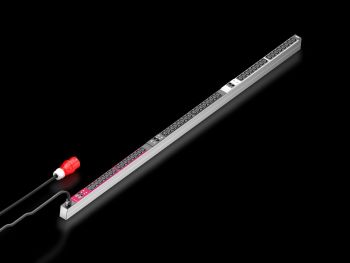

Rittal 7979143 PDU basic 32A/3P CEE 48xC14 content_copy

Die Rittal DK 7979143 ist eine PDU Basic-Stromverteilung, speziell für den Einsatz in IT-Server- und Netzwerkschränken konzipiert. Sie dient als kompakte Basis-Stromverteilung und ermöglicht die professionelle Versorgung von IT-Systemen mit elektrischer Energie. Das Gerät verfügt über eine robuste Konstruktion aus Aluminium-Strangpressprofil, eloxiert, mit Steckplätzen aus Kunststoff und ist für eine vertikale oder horizontale Montage in 48,3 cm ( 19 Zoll )-Racks ausgelegt. Die vertikale Montage ist auch im Zero-U-Space möglich, wobei die Befestigung im Rittal VX IT oder TS IT Rack werkzeuglos erfolgen kann. Die Stromverteilung ist mit einem fest montierten Anschlusskabel ausgestattet, das eine sofortige Inbetriebnahme ermöglicht.

Einsatzbereiche
Die PDU basic ist für den Einsatz in IT-Infrastrukturen konzipiert, insbesondere in Server- und Netzwerkschränken. Sie eignet sich für Racks mit einem Schrankrahmen ab 2.000 mm oder 48,3 cm ( 19 Zoll )-Profilschienen ab 2.200 mm. Die Stromverteilung ist für den Betrieb in Umgebungen ausgelegt, in denen eine kontinuierliche und zuverlässige Stromversorgung erforderlich ist, beispielsweise in Rechenzentren, Datenzentren oder IT-Serverräumen. Die Farbmarkierung der Phasen (L1=pink, L2=schwarz, L3=weiß) erleichtert die Zuordnung und Wartung.

Funktionen und Ausstattung im Detail
Die Stromverteilung verfügt über 48 Steckdosen des Typs IEC 60320/C13, die in drei Phasen (3~) verteilt sind. Die maximale Nennleistung beträgt 22 kW bei einem Nennstrom von 32 A und einer Bemessungsbetriebsspannung von 400 V (AC). Die Einspeisung erfolgt über einen CEE-Stecker, wobei die Anschlussleitung eine Länge von 3 m aufweist. Die Steckplätze sind mit einer Steckerverriegelung für IEC C14- und C20-Stecker ausgestattet, um versehentliches Abziehen zu verhindern. Nicht genutzte Steckplätze können mit im Zubehör erhältlichen Abdeckungen verschlossen werden, um eine unabsichtliche Überlastung einzelner Phasen oder Stromkreise zu vermeiden.

Technik verständlich erklärt
Die PDU basic ist für den Betrieb in einem Temperaturbereich von 5 °C bis 50 °C ausgelegt, wobei die Luftfeuchtigkeit bis zu 95 % (nicht kondensierend) betragen darf. Die Lagerung ist im Bereich von -20 °C bis 70 °C möglich. Die Stromverteilung entspricht den Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21 sowie den Richtlinien EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU. Die Konstruktion aus eloxiertem Aluminium-Strangpressprofil gewährleistet eine hohe mechanische Stabilität und Wärmeableitung. Die integrierte Steckerverriegelung erhöht die Sicherheit bei der Nutzung.

Kompatibilität und Zubehör
Die PDU basic ist für Racks des Typs VX IT ausgelegt und kann mit verschiedenen Zubehörteilen kombiniert werden. Dazu gehören beispielsweise Überwachungssysteme CMC III mit CAN-Bus-Kabeln in verschiedenen Längen (0,5 m, 1,0 m, 1,5 m), Abdeckungen für C13- und C19-Buchsen, Montageadapter für TE 8000, Universalverriegelungen für C14/C20-Stecker, Zahlencodeschloss für CMC III, VX IT CMC III Transponderleser, Überspannungsschutz-Module Typ 3 mit im Betrieb tauschbaren Ableitern sowie CMC III Online-Komfortgriff VX mit Master-Key-Funktion. Diese Komponenten ermöglichen eine erweiterte Überwachung, Sicherung und Anpassung der Stromverteilung an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space des Rittal VX IT oder TS IT Racks mittels des mitgelieferten Universalhalters. Die Befestigungsmaterialien sind im Lieferumfang enthalten. Die vertikale Montage ist besonders vorteilhaft, da sie den Platz im Rack optimal nutzt und die Stromverteilung direkt an der Rückwand montiert werden kann. Die horizontale Montage ist ebenfalls möglich, je nach Platzverhältnissen und Anforderungen.

Vorteile im Betrieb
Die PDU basic bietet eine zuverlässige und sichere Stromverteilung mit hoher Kapazität. Die Farbmarkierung der Phasen erleichtert die Wartung und die Zuordnung der Stromkreise. Die integrierte Steckerverriegelung und die Möglichkeit, nicht genutzte Steckplätze abzudecken, verhindern Überlastungen und erhöhen die Betriebssicherheit. Die werkzeuglose Montage im Zero-U-Space reduziert den Installationsaufwand. Die Stromverteilung ist für den Einsatz in professionellen IT-Umgebungen ausgelegt und entspricht den geltenden Sicherheits- und EMV-Normen.

Allgemein
Ausführung	PDU Basic
Material	Aluminium-Strangpressprofil, eloxiert, Steckplätze: Kunststoff
Lieferumfang	Steckerverriegelung für IEC C14, C20 Stecker, Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Andere Gehäusefarben möglich
Breite	44 mm
Tiefe	70 mm
Länge	1.895 mm
Anzahl Steckdosen und Typ	48 x C13
Bemessungsbetriebsspannung	400 V (AC)
Nennstrom (max.)	32 A
Nennleistung	22 kW
Einspeisungen	Anzahl: 1, Phasen pro Einspeisung: 3~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 2.000 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 2.200 mm

---
