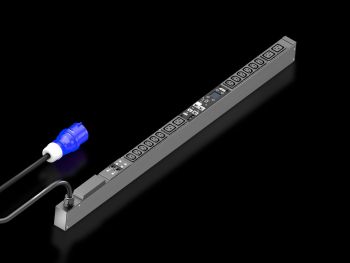

Rittal 7979213 PDU metered, 32A/230V, 1~, 12 x C13 + 4 x C19 content_copy

Die Rittal DK 7979213 ist eine PDU (Power Distribution Unit) mit integrierter Energiemessung je Phase, speziell für den Einsatz in IT-Netzwerk- und Serverracks konzipiert. Als metered PDU ermöglicht sie die präzise Überwachung des Stromverbrauchs einzelner Phasen oder der gesamten Einspeisung, wodurch die Energieeffizienz und Betriebsüberwachung in Rechenzentren und IT-Infrastrukturen verbessert werden. Das Gerät ist in einem kompakten Aluminiumprofil mit schwarz eloxierter Oberfläche ausgeführt und verfügt über eine Gesamtlänge von 1.095 mm, eine Breite von 44 mm und eine Tiefe von 70 mm. Die Stromverteilung erfolgt über 12 Steckdosen des Typs C13 und 4 Steckdosen des Typs C19, wobei die Bemessungsbetriebsspannung 230 V (AC) beträgt und der maximale Nennstrom 32 A erreicht. Die Nennleistung beträgt 7,4 kW, was die Versorgung mehrerer IT-Systeme ermöglicht.

Einsatzbereiche
Die PDU ist für den Einsatz in Racks des Typs VX IT ausgelegt, insbesondere in Schrankrahmen ab 1.200 mm Breite oder auf 48,3 cm ( 19 Zoll )-Profilschienen ab 1.800 mm Länge. Bei vertikaler Montage kann sie werkzeuglos im Zero-U-Space des Racks installiert werden, was den Platzbedarf minimiert. Die Farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) unterstützt die eindeutige Zuordnung und erleichtert die Wartung. Die PDU ist eigenversorgt und benötigt keine externe Stromversorgung, wodurch die Installation vereinfacht wird.

Funktionen und Ausstattung im Detail
Die PDU verfügt über eine leistungsstarke CPU (ARM Cortex A8) und ermöglicht die Messung von Spannung, Strom, Frequenz, Wirkleistung, Wirkarbeit, Scheinleistung, Scheinarbeit, Leistungsfaktor (cosPhi), Phasenwinkel sowie Neutralleiterstrom. Die Messgenauigkeit beträgt ±1 % (kWh) nach der Norm EN 62053-21. Ein helles TFT-Display mit 128x128 Pixeln (RGB) und Hintergrundbeleuchtung zeigt die Leistungsdaten und Grundkonfiguration an. Die Anzeige ist um 180° drehbar und austauschbar, wodurch die Bedienung auch bei vertikaler Montage möglich ist. Ein integrierter elektromagnetischer Buzzer ermöglicht akustische Alarmierung bei Überschreitungen. Einstellbare Grenzwerte für Spannung, Strom und Leistung können für Warnungen und Alarme konfiguriert werden. Ein Betriebsstundenzähler erfasst die Gesamt- und zyklische Betriebszeit und ist rückstellbar.

Technik verständlich erklärt
Die Stromversorgung der PDU erfolgt über ein integriertes, vollredundantes Netzteil, das aus allen Phasen gespeist werden kann, was eine fehlertolerante und zuverlässige Stromversorgung gewährleistet. Die Anschlussleitung hat eine Länge von 3 m und ist mit einem CEE-Stecker ausgestattet. Die PDU ist für den Betrieb in Umgebungen mit Temperaturen von 5 °C bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 95 % (nicht kondensierend) ausgelegt. Die Lagertemperaturbereich liegt zwischen -20 °C und 70 °C. Die integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, tauschbar) sorgt für die genaue Zeitangabe auch bei Stromausfall.

Kompatibilität und Zubehör
Die PDU unterstützt die Anbindung von CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung, wobei maximal 16 Sensoren angeschlossen werden können. Die Schnittstellen umfassen einen USB 2.0-Port (USB-A) für Massenkonfiguration, Firmware-Updates und Datalogging, eine CAN-Bus-Schnittstelle (RJ45) für die Sensoren, eine serielle RS232-Schnittstelle (RJ12) für LTE-Unit, Scripting und CLI, sowie eine vollredundante Ethernet-Schnittstelle (10/100/1000 Mbit/s). Zusätzlich ist ein digitaler Eingang (potenzialfreier Kontakt) und ein zusätzlicher Alarmausgang/Relaisausgang (Wechsler) vorhanden. Die PDU unterstützt Protokolle wie HTTP, HTTPS, SSL, SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA und FTP/SFTP. Die Einbindung in DCIM-Software ist über MIB möglich. Die Anbindung an LDAP(S), Radius, Active Directory sowie Syslog-Server (max. 2 Server) ist ebenfalls unterstützt. Optional kann ein Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern integriert werden, der mit Statusüberwachung ausgestattet ist. Eine Differenzstrommessung (Typ B) je Einspeisung, Phase oder Sicherung ist ebenfalls möglich.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space des Rittal VX IT oder TS IT Racks. Der Lieferumfang umfasst das Befestigungsmaterial, das für die Installation benötigt wird. Die PDU ist für den Einsatz in IT-Infrastrukturen ausgelegt, die hohe Anforderungen an Zuverlässigkeit, Energieeffizienz und Überwachungsfähigkeit stellen.

Vorteile im Betrieb
Die PDU bietet eine hohe Messgenauigkeit, eine umfassende Netzwerkintegration und eine flexible Konfiguration. Die integrierte Echtzeituhr, der Betriebsstundenzähler und die akustische Alarmierung unterstützen die Wartung und Überwachung. Die Stromsparendes Design mit geringem Eigenverbrauch reduziert den Energieaufwand. Die Unterstützung von Protokollen wie SNMP, Modbus/TCP und OPC-UA ermöglicht die Einbindung in bestehende Überwachungs- und Management-Systeme. Die PDU ist für den Einsatz in Rechenzentren und IT-Infrastrukturen geeignet, wo eine präzise Energieverbrauchsmessung und -steuerung erforderlich ist.

Normen und Richtlinien
Die PDU erfüllt die EMV-Richtlinie 2014/30/EU und die Niederspannungsrichtlinie 2014/35/EU. Die Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21 sind eingehalten. Die Messgenauigkeit entspricht der Norm EN 62053-21 mit ±1 % (kWh). Die PDU ist für den Einsatz in IT-Infrastrukturen mit hohen Anforderungen an Sicherheit und Zuverlässigkeit ausgelegt.

Lieferumfang
Inkl. Befestigungsmaterial

Zubehör
Zu den passenden Zubehörteilen gehören CMC III CAN-Bus-Kabel in verschiedenen Längen (0,5 m, 1,0 m, 1,5 m), Verbindungskabel, Abdeckungen für C13- und C19-Steckdosen, Montageadapter, Universalverriegelung für C14/C20-Stecker, Zahlencodeschloss, Transponderleser, Überspannungsschutz (7979722) und Online-Komfortgriff VX mit Master-Key-Funktion.

Allgemein
Ausführung	PDU, metered
Material	Aluminiumprofil, schwarz eloxiert, Steckplätze: Kunststoff
Lieferumfang	Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung, Überwachung des optional erhältlichen Überspannungsschutzes, CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung anschließbar, max. 16 Sensoren, Andere Gehäusefarben möglich
Beschreibung der Messfunktionen	Messung je Phase bzw. Einspeisung, Leistungsstarke CPU (ARM Cortex A8), Digitaler Eingang (potenzialfreier Kontakt), Zusätzlicher Alarmausgang/Relaisausgang (Wechsler)
Breite	44 mm
Tiefe	70 mm
Länge	1.095 mm
Anzahl Steckdosen und Typ	12 x C13 / 4 x C19
Bemessungsbetriebsspannung	230 V (AC)
Nennstrom (max.)	32 A
Nennleistung	7,4 kW
Einspeisungen	Anzahl: 1, Phasen pro Einspeisung: 1~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Schnittstellen	USB 2.0 Port (USB-A) für Massenkonfiguration,Firmwareupdate & Datalogging, CAN-Bus-Schnittstelle (RJ45) für max. 16 Umgebungssensoren, Serielle Schnittstelle RS232 (RJ12) für LTE Unit, Scripting, CLI, Einsatz eigener Zertifikate/TLS 1.2, E-Mail-Versand bei Alarm (SMTP), Nutzerverwaltung inkl. Rechtemanagement, LDAP(S)/Radius/Active Directory Anbindung, Syslog-Server Anbindung (max. 2 Server), Vollredundante Ethernetschnittstelle 10/100/1000 Mbit/s
Anzahl RJ45-Ports für Sensoreinheiten max	2
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Protokolle	Websever (HTTP, HTTPS, SSL) SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in 3rd party DCIM Software, FTP/SFTP (Update/Filetransfer)
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 1.200 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 1.800 mm

---
