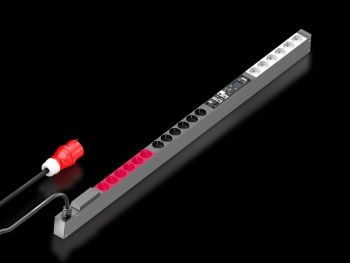

Rittal 7979233 PDU metered 16A/3P CEE 18 x CEE7/3 Schuko content_copy

Die Rittal DK 7979233 ist eine PDU (Power Distribution Unit) mit integrierter Energiemessung, speziell für den Einsatz in IT-Netzwerk- und Serverracks konzipiert. Als metered PDU ermöglicht sie die präzise Messung des Stromverbrauchs je Phase und an der Einspeisung, wodurch der Energiebedarf eines gesamten Racks überwacht werden kann. Das Gerät verfügt über eine vollredundante Stromversorgung, die aus allen Phasen gespeist wird, und ist eigenversorgt, sodass keine externe Stromversorgung erforderlich ist. Die Messgenauigkeit beträgt ±1 % (kWh) gemäß der Norm EN 62053-21, was eine zuverlässige Energiebuchhaltung gewährleistet. Die PDU ist in einem Aluminiumprofil, schwarz eloxiert, ausgeführt, wobei die Steckplätze aus Kunststoff bestehen. Die Abmessungen betragen 44 mm (Breite) × 1.295 mm (Länge) × 70 mm (Tiefe), was sie für den Einsatz in standardisierten 19-Zoll-Systemen geeignet macht.

Einsatzbereiche umfassen die Stromverteilung in IT-Infrastrukturen, insbesondere in Racks der Rittal VX IT- und TS IT-Serie. Die vertikale Montage erfolgt werkzeuglos im Zero-U-Space, wodurch Platz im Rack optimiert wird. Die PDU ist für Gehäuse mit einer Mindestlänge von 1.800 mm ausgelegt, sowohl für Schrankrahmen als auch für 48,3 cm ( 19 Zoll )-Profilschienen. Die Farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) erleichtert die Zuordnung und Wartung. Die integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, tauschbar) sorgt für die zeitgenaue Dokumentation von Betriebsdaten, auch bei Stromausfall.

Funktionen und Ausstattung im Detail umfassen eine leistungsstarke CPU (ARM Cortex A8), die die Verarbeitung der Messdaten und die Kommunikation über verschiedene Schnittstellen ermöglicht. Die PDU verfügt über ein helles TFT-Display (128x128 Pixel, RGB) mit Hintergrundbeleuchtung und Energiesparmodus, das Leistungsdaten und Grundkonfiguration anzeigt. Die Displayeinheit ist um 180° drehbar und austauschbar, was die Bedienung bei unterschiedlichen Montagepositionen erleichtert. Ein integrierter elektromagnetischer Buzzer dient der akustischen Alarmierung bei Überschreitungen von eingestellten Grenzwerten. Die Betriebsstundenzähler sind gesamt- und zyklisch rückstellbar, was die Nutzung für Wartungs- und Instandhaltungsplanungen unterstützt.

Technik verständlich erklärt zeigt, dass die PDU über eine vollredundante Ethernetschnittstelle (10/100/1000 Mbit/s) verfügt, die für die Kommunikation mit Netzwerkmanagementsystemen und DCIM-Software (Data Center Infrastructure Management) geeignet ist. Die Schnittstellen umfassen einen USB 2.0-Port (USB-A) für Massenkonfiguration, Firmware-Updates und Datenaufzeichnung, eine CAN-Bus-Schnittstelle (RJ45) für die Anbindung von bis zu 16 CMC III Umgebungssensoren, sowie eine serielle RS232-Schnittstelle (RJ12) für LTE-Module, Scripting und CLI-Zugriff. Die PDU unterstützt Protokolle wie HTTP/HTTPS, SSH, Telnet, SNMP v1/v2c/v3, Modbus/TCP, OPC-UA und ermöglicht die Einbindung in externe Systeme über MIBs. Die Nutzerverwaltung inkl. Rechtemanagement sowie die Anbindung an LDAP(S), Radius oder Active Directory erlauben eine sichere und strukturierte Zugriffssteuerung. E-Mail-Alarme (SMTP) und Syslog-Server-Anbindung (max. 2 Server) unterstützen die Überwachung und Fehlerbehebung.

Kompatibilität und Zubehör umfassen die Möglichkeit, Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern zu integrieren, wobei der Status überwacht wird. Eine Differenzstrommessung (Typ B) je Einspeisung, Phase oder Sicherung ist ebenfalls möglich. Die Anbindung von CMC III CAN-Bus-Sensoren für Umgebungsüberwachung (z. B. Temperatur, Luftfeuchtigkeit) ist über die CAN-Bus-Schnittstelle realisierbar. Als Zubehör sind verschiedene CAN-Bus-Kabel (0,5 m, 1,0 m, 1,5 m), Abdeckungen für C13- und C19-Buchsen, Montageadapter, Universalverriegelungen und Zahlencodeschloss für CMC III verfügbar. Die PDU ist auch mit einem VX IT CMC III Transponderleser und einem Online-Komfortgriff VX mit Master-Key-Funktion kombinierbar.

Montage und Installation erfolgt werkzeuglos im Zero-U-Space der Rittal VX IT- und TS IT-Racks. Die Lieferung umfasst Befestigungsmaterial, das die Montage erleichtert. Die Anschlussleitung hat eine Länge von 3 m und ist mit einem CEE-Stecker ausgestattet. Die PDU ist für eine Bemessungsbetriebsspannung von 400 V (AC) ausgelegt, mit einem Nennstrom von 16 A und einer Nennleistung von 11 kW. Die Betriebstemperatur liegt zwischen 5 °C und 50 °C, die Luftfeuchtigkeit (nicht kondensierend) zwischen 10 % und 95 %. Die Lagertemperatur beträgt -20 °C bis 70 °C.

Vorteile im Betrieb liegen in der hohen Messgenauigkeit, der integrierten Netzwerkkommunikation und der Möglichkeit zur Fernüberwachung. Die stromsparende Konstruktion mit geringem Eigenverbrauch reduziert den Energieaufwand der PDU selbst. Die einstellbaren Grenzwerte für Spannung, Strom und Leistung ermöglichen eine individuelle Anpassung an die Anforderungen der installierten Geräte. Die integrierte Sicherungsüberwachung bei PDUs mit integrierter Sicherung unterstützt die Fehlerdiagnose. Die vollredundante Stromversorgung erhöht die Zuverlässigkeit, da die PDU auch bei Ausfall einer Phase weiter betrieben werden kann. Die Anbindung an DCIM-Software ermöglicht eine zentrale Verwaltung und Analyse der Energieverbräuche im Rechenzentrum.

Die PDU erfüllt die EMV-Richtlinie 2014/30/EU und die Niederspannungsrichtlinie 2014/35/EU. Die Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21 gewährleisten die Sicherheit und Funktionalität. Die Protokollunterstützung umfasst TCP/IP v4 & v6, DHCP, DNS, NTP, FTP/SFTP, was die Integration in bestehende Netzwerke erleichtert. Die Zertifizierung nach EN 62053-21 für die Energiemessung sichert die Genauigkeit der Messwerte. Die PDU ist für den Einsatz in IT-Infrastrukturen konzipiert, wo eine präzise Energieverbrauchsmessung und -steuerung erforderlich ist. Die integrierte Umgebungsüberwachung über CMC III-Sensoren erweitert die Funktionalität um kritische Parameter wie Temperatur und Luftfeuchtigkeit, die für die Betriebssicherheit von IT-Systemen entscheidend sind.

Zentrale Begriffe im Text: PDU, Energiemessung, 19-Zoll-Technik, EN 62053-21, CAN-Bus, DCIM-Software.

Allgemein
Ausführung	PDU, metered
Material	Aluminiumprofil, schwarz eloxiert, Steckplätze: Kunststoff
Lieferumfang	Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung, Überwachung des optional erhältlichen Überspannungsschutzes, CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung anschließbar, max. 16 Sensoren, Andere Gehäusefarben möglich
Beschreibung der Messfunktionen	Messung je Phase bzw. Einspeisung, Leistungsstarke CPU (ARM Cortex A8), Digitaler Eingang (potenzialfreier Kontakt), Zusätzlicher Alarmausgang/Relaisausgang (Wechsler)
Breite	44 mm
Tiefe	70 mm
Länge	1.295 mm
Anzahl Steckdosen und Typ	18 x Schuko (Typ F, CEE 7/3)
Bemessungsbetriebsspannung	400 V (AC)
Nennstrom (max.)	16 A
Nennleistung	11 kW
Einspeisungen	Anzahl: 1, Phasen pro Einspeisung: 3~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Schnittstellen	USB 2.0 Port (USB-A) für Massenkonfiguration,Firmwareupdate & Datalogging, CAN-Bus-Schnittstelle (RJ45) für max. 16 Umgebungssensoren, Serielle Schnittstelle RS232 (RJ12) für LTE Unit, Scripting, CLI, Einsatz eigener Zertifikate/TLS 1.2, E-Mail-Versand bei Alarm (SMTP), Nutzerverwaltung inkl. Rechtemanagement, LDAP(S)/Radius/Active Directory Anbindung, Syslog-Server Anbindung (max. 2 Server), Vollredundante Ethernetschnittstelle 10/100/1000 Mbit/s
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Protokolle	Websever (HTTP, HTTPS, SSL) SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in 3rd party DCIM Software, FTP/SFTP (Update/Filetransfer)
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 1.800 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 1.800 mm

---
