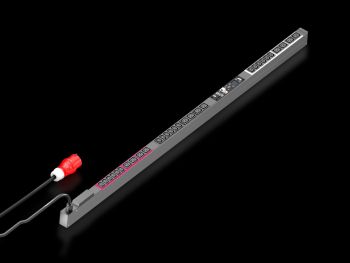

Rittal 7979238 PDU metered 16A/3P CEE 18 x C13 + 12 x C19 content_copy

Die Rittal DK 7979238 ist eine PDU (Power Distribution Unit) mit integrierter Energiemessung, speziell für den Einsatz in IT-Netzwerk- und Serverracks konzipiert. Als metered-PDU ermöglicht sie eine präzise Messung der elektrischen Parameter je Phase und an der Einspeisung, wodurch der Energieverbrauch eines gesamten Racks überwacht werden kann. Das Gerät verfügt über eine kompakte Bauform mit den Abmessungen 44 mm Breite, 1.695 mm Länge und 70 mm Tiefe, was es für den Einbau in Rittal VX IT- und TS IT-Racks geeignet macht. Die Montage erfolgt werkzeuglos im Zero-U-Space, wodurch Platz im Rack effizient genutzt wird. Das Gehäuse besteht aus einem Aluminiumprofil, schwarz eloxiert, und die Steckplätze sind aus Kunststoff gefertigt. Die Stromversorgung erfolgt eigenständig über das Netz, ohne dass eine externe Stromversorgung erforderlich ist.

Einsatzbereiche
Die PDU ist für den Einsatz in IT-Infrastrukturen ausgelegt, insbesondere in Server- und Netzwerkracks, wo eine genaue Energieüberwachung und Lastverteilung notwendig sind. Sie eignet sich für Racks mit einer Mindestlänge von 1.800 mm (für VX IT Schrankrahmen) oder 2.000 mm (für VX IT 48,3 cm ( 19 Zoll )-Profilschienen). Die integrierte Energiemessung ermöglicht die Überwachung von Spannung, Strom, Frequenz, Wirkleistung, Scheinleistung, Leistungsfaktor und Phasenwinkel. Zusätzlich wird der Neutralleiterstrom gemessen, um Schieflasten zu erkennen. Die Messgenauigkeit beträgt ±1 % (kWh) gemäß der Norm EN 62053-21, was eine zuverlässige Datenerfassung für Energiebilanzen und DCIM-Systeme gewährleistet.

Funktionen und Ausstattung im Detail
Die PDU verfügt über 18 Steckdosen des Typs C13 und 12 Steckdosen des Typs C19, die für die Versorgung von IT-Geräten geeignet sind. Die Bemessungsbetriebsspannung beträgt 400 V (AC), der maximale Nennstrom 16 A, was einer Nennleistung von 11 kW entspricht. Die Einspeisung erfolgt über eine CEE-Anschlussleitung mit einer Länge von 3 m. Ein helles TFT-Display mit 128x128 Pixeln (RGB) und Hintergrundbeleuchtung zeigt die Leistungsdaten und die Grundkonfiguration an. Das Display ist um 180° drehbar und austauschbar, wodurch eine optimale Lesbarkeit bei vertikaler Montage gewährleistet ist. Die Anzeige ist mit einem Energiesparmodus ausgestattet, um den Eigenverbrauch zu minimieren.

Technik verständlich erklärt
Die PDU ist mit einer leistungsstarken CPU (ARM Cortex A8) ausgestattet, die die Messdaten verarbeitet und die Kommunikation über verschiedene Schnittstellen ermöglicht. Die integrierte Echtzeituhr wird durch eine Batterie gepuffert, die bis zu 10 Jahre hält und im Betrieb ausgetauscht werden kann. Ein integrierter elektromagnetischer Buzzer dient als akustische Alarmierung bei Überschreitungen von eingestellten Grenzwerten. Die Grenzwerte für Spannung, Strom und Leistung sind einstellbar, wodurch Warnungen oder Alarmsignale bei kritischen Zuständen ausgelöst werden können. Ein Betriebsstundenzähler erfasst die Gesamt- und zyklische Betriebszeit und ist rückstellbar.

Kompatibilität und Zubehör
Die PDU unterstützt die Anbindung von Umgebungsüberwachungssensoren über eine CAN-Bus-Schnittstelle (RJ45), wobei bis zu 16 Sensoren angeschlossen werden können. Dazu gehören beispielsweise die Überwachungssysteme CMC III CAN-Bus Kabel in verschiedenen Längen (0,5 m, 1,0 m, 1,5 m) sowie das CMC III CAN-Bus Verbindungskabel. Optional kann ein Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern integriert werden, der ebenfalls überwacht wird. Die Differenzstrommessung (Typ B) ist je Einspeisung, Phase oder Sicherung möglich. Für die Kommunikation stehen verschiedene Protokolle zur Verfügung, darunter HTTP, HTTPS, SSL, SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA sowie FTP/SFTP für Firmware-Updates und Datenübertragung. Die PDU kann in 3rd-Party-DCIM-Software integriert werden, wodurch die Energieverwaltung zentralisiert wird.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space der Rittal VX IT- oder TS IT-Racks. Das Lieferumfang umfasst das Befestigungsmaterial, das für die Installation benötigt wird. Die PDU ist für den Einsatz in Racks mit einer Mindestlänge von 1.800 mm (Schrankrahmen) oder 2.000 mm (48,3 cm ( 19 Zoll )-Profilschienen) ausgelegt. Die Farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) erleichtert die Zuordnung und die sichere Installation.

Vorteile im Betrieb
Die PDU bietet eine hohe Betriebssicherheit durch redundante Stromversorgung aus allen Phasen und eine fehlertolerante Stromversorgung. Die integrierte Netzwerkschnittstelle ermöglicht die Fernüberwachung und -steuerung über verschiedene Protokolle. Die Unterstützung von E-Mail-Alarmen (SMTP), Syslog-Server-Anbindung (bis zu 2 Server) und LDAP(S)/Radius/Active Directory-Anbindung ermöglicht eine flexible Integration in bestehende IT-Infrastrukturen. Die vollredundante Ethernetschnittstelle (10/100/1000 Mbit/s) sorgt für eine stabile Kommunikation. Die PDU ist für den Betrieb bei Temperaturen von 5 °C bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 95 % (nicht kondensierend) ausgelegt. Die Lagertemperaturbereich beträgt -20 °C bis 70 °C. Die Einhaltung der Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 sowie der Richtlinien EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU gewährleistet die Sicherheit und Kompatibilität im Einsatz.

Die PDU ist somit eine leistungsstarke, intelligente Stromverteilungseinheit, die für den professionellen Einsatz in IT-Infrastrukturen konzipiert ist und eine präzise Energieüberwachung, flexible Kommunikation und sichere Montage ermöglicht.

Allgemein
Ausführung	PDU, metered
Material	Aluminiumprofil, schwarz eloxiert, Steckplätze: Kunststoff
Lieferumfang	Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung, Überwachung des optional erhältlichen Überspannungsschutzes, CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung anschließbar, max. 16 Sensoren, Andere Gehäusefarben möglich
Beschreibung der Messfunktionen	Messung je Phase bzw. Einspeisung, Leistungsstarke CPU (ARM Cortex A8), Digitaler Eingang (potenzialfreier Kontakt), Zusätzlicher Alarmausgang/Relaisausgang (Wechsler)
Breite	44 mm
Tiefe	70 mm
Länge	1.695 mm
Anzahl Steckdosen und Typ	18 x C13 / 12 x C19
Bemessungsbetriebsspannung	400 V (AC)
Nennstrom (max.)	16 A
Nennleistung	11 kW
Einspeisungen	Anzahl: 1, Phasen pro Einspeisung: 3~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Schnittstellen	USB 2.0 Port (USB-A) für Massenkonfiguration,Firmwareupdate & Datalogging, CAN-Bus-Schnittstelle (RJ45) für max. 16 Umgebungssensoren, Serielle Schnittstelle RS232 (RJ12) für LTE Unit, Scripting, CLI, Einsatz eigener Zertifikate/TLS 1.2, E-Mail-Versand bei Alarm (SMTP), Nutzerverwaltung inkl. Rechtemanagement, LDAP(S)/Radius/Active Directory Anbindung, Syslog-Server Anbindung (max. 2 Server), Vollredundante Ethernetschnittstelle 10/100/1000 Mbit/s
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Protokolle	Websever (HTTP, HTTPS, SSL) SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in 3rd party DCIM Software, FTP/SFTP (Update/Filetransfer)
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 1.800 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 2.000 mm

---
