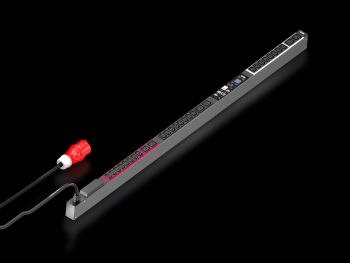

Rittal 7979276 PDU metered RCM 16A/3P 24 x C13 + 6 x C19 content_copy

Die Rittal DK 7979276 ist eine metered PDU (Power Distribution Unit) für den Einsatz in IT-Netzwerk- und Serverracks. Sie dient der Stromverteilung und -überwachung in 19-Zoll-Gehäusen und verfügt über integrierte Energiemessung je Phase sowie Differenzstrommessung (RCM / Typ B). Die Einheit ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt und unterstützt einen Nennstrom von bis zu 16 A bei einer Nennleistung von 11 kW. Die Stromversorgung erfolgt über eine CEE-Anschlussleitung mit einer Länge von 3 m. Die PDU ist eigenversorgt und erfordert keine externe Stromversorgung. Die Abmessungen betragen 44 mm (Breite) × 1.695 mm (Länge) × 70 mm (Tiefe), wobei die Einheit für vertikale Montage im Zero-U-Space von Rittal VX IT oder TS IT Racks werkzeuglos installierbar ist. Das Gehäuse besteht aus einem schwarz eloxierten Aluminiumprofil, die Steckplätze aus Kunststoff. Die Steckdosenkonfiguration umfasst 24 x C13 und 6 x C19 Buchsen. Die Phasen und Sicherungsstromkreise sind farblich markiert (L1=pink, L2=schwarz, L3=weiß), um eine eindeutige Zuordnung zu ermöglichen.

Einsatzbereiche
Die PDU ist für den Einsatz in IT-Infrastrukturen konzipiert, insbesondere in Server- und Netzwerkracks, wo eine präzise Energiemessung und -überwachung erforderlich ist. Sie eignet sich für Racks mit einem Mindestmaß von 1.800 mm Länge, sowohl bei VX IT Schrankrahmen als auch bei 48,3 cm ( 19 Zoll )-Profilschienen. Die integrierte Differenzstrommessung ermöglicht die Erkennung von Fehlerströmen, was für die Sicherheit elektrischer Anlagen von Bedeutung ist. Die Energiemessung je Phase erlaubt eine detaillierte Analyse des Leistungsbedarfs einzelner Racks oder Servergruppen.

Funktionen und Ausstattung im Detail
Die PDU verfügt über eine leistungsstarke CPU (ARM Cortex A8) und eine integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, tauschbar). Die Messgenauigkeit beträgt ±1 % (kWh) gemäß EN 62 053-21. Die Anzeige erfolgt über ein helles TFT-Display mit 128x128 Pixeln (RGB) und Hintergrundbeleuchtung, das um 180° drehbar und austauschbar ist. Die PDU bietet Betriebsstundenzähler (gesamt und zyklisch, rückstellbar), einstellbare Grenzwerte für Spannung, Strom und Leistung sowie einen integrierten elektromagnetischen Buzzer für akustische Alarmierung. Die Sicherungsüberwachung ist bei PDUs mit integrierter Sicherung (16 A, Carling type) möglich. Die Stromversorgung der PDU ist fehlertolerant und redundant über alle Phasen ausgeführt.

Technik verständlich erklärt
Die PDU misst den Stromverbrauch je Phase und erfasst dabei Wirkleistung, Wirkarbeit, Scheinleistung, Scheinarbeit, Leistungsfaktor (cosPhi), Phasenwinkel sowie Neutralleiterstrom. Die Differenzstrommessung (Typ B) erfolgt je Einspeisung, Phase oder Sicherung, was eine präzise Fehlerstromerkennung ermöglicht. Die integrierte CPU ermöglicht eine leistungsstarke Datenverarbeitung und -verwaltung. Die PDU ist für den Betrieb in einem Temperaturbereich von 5 °C bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 95 % (nicht kondensierend) ausgelegt. Die Lagertemperatur beträgt -20 °C bis 70 °C.

Kompatibilität und Zubehör
Die PDU ist mit einer vollredundanten Ethernetschnittstelle (10/100/1000 Mbit/s) ausgestattet und unterstützt Protokolle wie HTTP/HTTPS, SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA sowie FTP/SFTP. Die Einbindung in DCIM-Software ist über MIB möglich. Die CAN-Bus-Schnittstelle (RJ45) ermöglicht die Anbindung von bis zu 16 CMC III Umgebungssensoren. Optional ist ein Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern und Statusüberwachung integrierbar. Passendes Zubehör umfasst CAN-Bus-Kabel in verschiedenen Längen (0,5 m, 1,0 m, 1,5 m), Abdeckungen für C13- und C19-Buchsen, Montageadapter, eine Universalverriegelung für C14/C20-Stecker, ein Zahlencodeschloss für CMC III, einen VX IT CMC III Transponderleser (RAL 9005), einen PDU Überspannungsschutz (Artikelnummer 7979723) sowie einen CMC III Online-Komfortgriff VX mit Master-Key-Funktion.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space von Rittal VX IT oder TS IT Racks. Der Lieferumfang umfasst Befestigungsmaterial. Die PDU ist für vertikale Montage ausgelegt, wobei die Displayeinheit um 180° drehbar ist, um eine korrekte Anzeige unabhängig von der Montageposition zu gewährleisten. Die Anschlussleitung (CEE, 3 m) ermöglicht eine flexible Platzierung der Einspeisung.

Vorteile im Betrieb
Die PDU bietet eine hohe Messgenauigkeit, eine umfassende Netzwerkschnittstelle und eine flexible Konfiguration über verschiedene Protokolle. Die integrierte Echtzeituhr und der Betriebsstundenzähler ermöglichen eine präzise Dokumentation und Analyse des Betriebsverhaltens. Die redundante Stromversorgung erhöht die Zuverlässigkeit. Die Unterstützung von Umgebungssensoren über CAN-Bus erweitert die Überwachungsfähigkeit. Die PDU ist für den Einsatz in IT-Umgebungen mit hohen Anforderungen an Sicherheit, Zuverlässigkeit und Energieeffizienz konzipiert. Die Nutzung von TLS 1.2, LDAP(S), Radius, Active Directory und Syslog-Server-Anbindung ermöglicht eine sichere und integrierte Netzwerkverwaltung. Die E-Mail-Alarmierung (SMTP) und die Nutzerverwaltung mit Rechtemanagement unterstützen eine professionelle Betriebsführung. Die Stromsparendes Design und der geringe Eigenverbrauch tragen zur Energieeffizienz bei. Die PDU ist gemäß EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21 zertifiziert und erfüllt die EMV-Richtlinie 2014/30/EU sowie die Niederspannungsrichtlinie 2014/35/EU.

Allgemein
Ausführung	PDU, metered, Inkl. RCM
Material	Aluminiumprofil, schwarz eloxiert, Steckplätze: Kunststoff
Lieferumfang	Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Überwachung des optional erhältlichen Überspannungsschutzes, CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung anschließbar, max. 16 Sensoren, Andere Gehäusefarben möglich
Beschreibung der Messfunktionen	Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung, Energiemessung je Phase bzw. Einspeisung, Leistungsstarke CPU (ARM Cortex A8), Digitaler Eingang (potenzialfreier Kontakt), Zusätzlicher Alarmausgang/Relaisausgang (Wechsler)
Breite	44 mm
Tiefe	70 mm
Länge	1.695 mm
Anzahl Steckdosen und Typ	24 x C13 / 6 x C19
Bemessungsbetriebsspannung	400 V AC
Nennstrom (max.)	16 A
Nennleistung	11 kW
Einspeisungen	Phasen pro Einspeisung: 3~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Schnittstellen	USB 2.0 Port (USB-A) für Massenkonfiguration,Firmwareupdate & Datalogging, CAN-Bus-Schnittstelle (RJ45) für max. 16 Umgebungssensoren, Serielle Schnittstelle RS232 (RJ12) für LTE Unit, Scripting, CLI, Einsatz eigener Zertifikate/TLS 1.2, E-Mail-Versand bei Alarm (SMTP), Nutzerverwaltung inkl. Rechtemanagement, LDAP(S)/Radius/Active Directory Anbindung, Syslog-Server Anbindung (max. 2 Server), Vollredundante Ethernetschnittstelle 10/100/1000 Mbit/s
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Protokolle	Websever (HTTP, HTTPS, SSL) SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in 3rd party DCIM Software, FTP/SFTP (Update/Filetransfer)
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 1.800 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 1.800 mm

---
