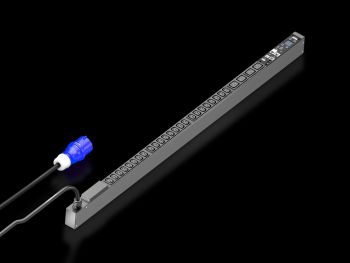

Rittal 7979515 PDU metered plus, 16A/230V, 1~, 24 x C13 + 4 x C19 content_copy

Die Rittal DK 7979515 ist eine PDU (Power Distribution Unit) der Ausführung metered plus, speziell für den Einsatz in IT-Netzwerk- und Serverracks konzipiert. Sie dient als intelligente Stromverteilungseinheit mit integrierter Energiemessung je einzelnen Ausgangssteckplatz, wodurch der Leistungsbedarf einzelner Verbraucher überwacht werden kann. Das Gerät ist in einem kompakten Aluminiumprofil, schwarz eloxiert, ausgeführt und verfügt über eine Gesamtlänge von 1.295 mm, eine Breite von 44 mm und eine Tiefe von 70 mm. Die Stromversorgung erfolgt über eine CEE-Anschlussleitung mit einer Länge von 3 m, wobei die PDU eigenversorgt ist und keine externe Stromversorgung benötigt. Die Bemessungsbetriebsspannung beträgt 230 V (AC), der Nennstrom maximal 16 A, was einer Nennleistung von 3,7 kW entspricht. Die Einspeisung erfolgt über eine einzelne Phase (1~). Die PDU ist für den Einsatz in Rittal VX IT Schrankrahmen mit einer Mindestlänge von 1.800 mm sowie in VX IT 48,3 cm ( 19 Zoll )-Profilschienen mit mindestens 1.800 mm Länge geeignet.

Einsatzbereiche
Die DK 7979515 ist für den Einsatz in professionellen IT-Infrastrukturen wie Rechenzentren, Serverracks und Netzwerkumgebungen vorgesehen. Sie ermöglicht eine präzise Energieverwaltung und -überwachung, insbesondere in Umgebungen, in denen eine detaillierte Lastverteilung und -analyse erforderlich ist. Die vertikale Montage im Zero-U-Space des Rittal VX IT oder TS IT Racks ist werkzeuglos möglich, was die Installation vereinfacht. Die farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) unterstützt die Zuordnung und Wartung.

Funktionen und Ausstattung im Detail
Die PDU verfügt über 24 Steckdosen des Typs C13 und 4 Steckdosen des Typs C19, die aus Kunststoff bestehen. Die Messfunktionen umfassen die Energiemessung je Phase bzw. Einspeisung sowie zusätzlich je Ausgangssteckplatz. Die Messgenauigkeit beträgt ±1 % (kWh) gemäß der Norm EN 62053-21. Die integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, tauschbar) sorgt für eine kontinuierliche Zeitmessung. Ein integrierter elektromagnetischer Buzzer ermöglicht eine akustische Alarmierung. Einstellbare Grenzwerte für Spannung, Strom und Leistung können je Ausgangssteckplatz individuell konfiguriert werden. Die Stromversorgung der PDU erfolgt redundant über alle Phasen, wodurch eine fehlertolerante Stromversorgung gewährleistet ist.

Technik verständlich erklärt
Die PDU ist mit einer leistungsstarken CPU (ARM Cortex A8) ausgestattet, die die Datenverarbeitung und -übertragung sicherstellt. Die integrierte, vollredundante Stromversorgung sorgt für eine hohe Verfügbarkeit, auch bei Phasenfehlern. Das Display/Controllereinheit ist im Gehäuse um 180° drehbar und austauschbar, wodurch eine flexible Anpassung an die Montageposition möglich ist. Das helles TFT-Display mit 128x128 Pixeln (RGB) und Hintergrundbeleuchtung zeigt die Leistungsdaten und die Grundkonfiguration an. Lagesensoren sorgen für die korrekte Darstellung der PDU auf der Webseite. Mehrfarbige LEDs (grün/gelb/rot) signalisieren den Schaltzustand und Grenzwerte je Ausgangssteckplatz. Ein Power-LED zeigt die Spannung an.

Kompatibilität und Zubehör
Die PDU ist mit einer Vielzahl von Schnittstellen ausgestattet: USB 2.0 (USB-A) für Massenkonfiguration, Firmware-Update und Datalogging, CAN-Bus-Schnittstelle (RJ45) für bis zu 16 Umgebungssensoren (CMC III), serielle Schnittstelle RS232 (RJ12) für LTE-Unit, Scripting und CLI, sowie eine vollredundante Ethernetschnittstelle (10/100/1000 Mbit/s). Die Protokolle umfassen Webserver (HTTP, HTTPS, SSL), SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in 3rd Party DCIM-Software sowie FTP/SFTP für Updates und Dateiübertragungen. Die PDU unterstützt die Anbindung an LDAP(S), Radius, Active Directory sowie Syslog-Server (max. 2 Server). E-Mail-Versand bei Alarm (SMTP) und Nutzerverwaltung inkl. Rechtemanagement sind ebenfalls integriert. Optional kann ein Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern und Statusüberwachung integriert werden. Eine Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung ist ebenfalls möglich. Die Überwachung des optionalen Überspannungsschutzes ist ebenfalls vorgesehen. CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung können angeschlossen werden, wobei maximal 16 Sensoren unterstützt werden. Andere Gehäusefarben sind optional verfügbar.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space des Rittal VX IT oder TS IT Racks. Der Lieferumfang umfasst Befestigungsmaterial. Die vertikale Montage ist ohne Werkzeug möglich, was die Installation beschleunigt. Die PDU ist für den Einsatz in Racks mit einer Mindestlänge von 1.800 mm ausgelegt.

Vorteile im Betrieb
Die DK 7979515 bietet eine hohe Betriebssicherheit durch redundante Stromversorgung und integrierte Alarmfunktionen. Die detaillierte Energiemessung je Ausgangssteckplatz ermöglicht eine präzise Lastverteilung und -analyse. Die integrierte Netzwerkschnittstelle und die Unterstützung vieler Protokolle erleichtern die Einbindung in bestehende IT-Infrastrukturen. Die Stromsparendes Design mit geringem Eigenverbrauch reduziert den Energieverbrauch der PDU selbst. Die integrierte Echtzeituhr mit Batteriepufferung sorgt für eine kontinuierliche Zeitmessung auch bei Stromausfall. Die Möglichkeit, Grenzwerte je Ausgangssteckplatz einzeln einzustellen, ermöglicht eine flexible und präzise Überwachung der angeschlossenen Geräte. Die Unterstützung von CMC III Sensoren erweitert die Überwachungsmöglichkeiten um Umgebungsparameter wie Temperatur und Luftfeuchtigkeit.

Die PDU entspricht den Richtlinien EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU sowie den Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21. Die Betriebstemperatur liegt zwischen 5 °C und 50 °C, die Luftfeuchtigkeit (nicht kondensierend) zwischen 10 % und 95 %. Die Lagertemperatur beträgt -20 °C bis 70 °C.

Allgemein
Ausführung	PDU, metered plus
Material	Aluminiumprofil, schwarz eloxiert, Steckplätze: Kunststoff
Lieferumfang	Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung, Überwachung des optional erhältlichen Überspannungsschutzes, CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung anschließbar, max. 16 Sensoren, Andere Gehäusefarben möglich
Beschreibung der Messfunktionen	Messung je Phase bzw. Einspeisung, Zusätzlich Messung je Ausgangssteckplatz, Leistungsstarke CPU (ARM Cortex A8), Digitaler Eingang (potenzialfreier Kontakt), Zusätzlicher Alarmausgang/Relaisausgang (Wechsler)
Breite	44 mm
Tiefe	70 mm
Länge	1.295 mm
Anzahl Steckdosen und Typ	24 x C13 / 4 x C19
Steckdosen	24 x C 13, 4 x C 19
Bemessungsbetriebsspannung	230 V (AC)
Nennstrom (max.)	16 A
Nennleistung	3,7 kW
Einspeisungen	Anzahl: 1, Phasen pro Einspeisung: 1~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Schnittstellen	USB 2.0 Port (USB-A) für Massenkonfiguration,Firmwareupdate & Datalogging, CAN-Bus-Schnittstelle (RJ45) für max. 16 Umgebungssensoren, Serielle Schnittstelle RS232 (RJ12) für LTE Unit, Scripting, CLI, Einsatz eigener Zertifikate/TLS 1.2, E-Mail-Versand bei Alarm (SMTP), Nutzerverwaltung inkl. Rechtemanagement, LDAP(S)/Radius/Active Directory Anbindung, Syslog-Server Anbindung (max. 2 Server), Vollredundante Ethernetschnittstelle 10/100/1000 Mbit/s
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Protokolle	Websever (HTTP, HTTPS, SSL) SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in 3rd party DCIM Software, FTP/SFTP (Update/Filetransfer)
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 1.800 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 1.800 mm

---
