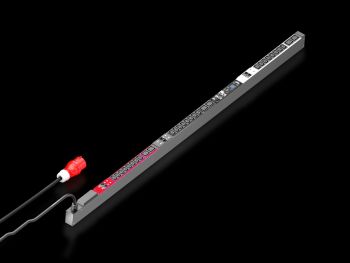

Rittal 7979537 PDU metered plus, 32A/400V, 3~, 24 x C13 + 6 x C19 content_copy

Die Rittal DK 7979537 ist eine PDU (Power Distribution Unit) vom Typ metered plus, konzipiert als intelligente Stromverteilungseinheit für IT-Netzwerk- und Serverracks. Sie ermöglicht die präzise Energiemessung je einzelnen Ausgangssteckplatz, wodurch der Leistungsbedarf einzelner Geräte überwacht und dokumentiert werden kann. Das Gerät ist in einem kompakten Aluminiumprofil, schwarz eloxiert, ausgeführt und verfügt über eine Gesamtlänge von 1.740 mm, eine Breite von 44 mm und eine Tiefe von 70 mm. Die Stromversorgung erfolgt über eine CEE-Anschlussleitung mit einer Länge von 3 m, wobei die PDU eigenversorgt ist und keine externe Stromversorgung benötigt. Die Bemessungsbetriebsspannung beträgt 400 V (AC), der maximale Nennstrom 32 A, was einer Nennleistung von 22 kW entspricht. Die Einspeisung erfolgt über eine dreiphasige (3~) Anschlussleitung.

Einsatzbereiche
Die PDU ist für den Einsatz in IT-Infrastrukturen ausgelegt, insbesondere in Racks des Typs Rittal VX IT oder TS IT. Bei vertikaler Montage kann sie werkzeuglos im Zero-U-Space installiert werden, was den Platzbedarf im Rack minimiert. Die Farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) unterstützt die Zuordnung und Sicherheit bei der Installation. Die Einheit ist für Gehäusetypen mit einer Mindestlänge von 2.000 mm geeignet, sowohl für VX IT Schrankrahmen als auch für 48,3 cm ( 19 Zoll )-Profilschienen.

Funktionen und Ausstattung im Detail
Die DK 7979537 verfügt über 24 Steckdosen des Typs C13 und 6 Steckdosen des Typs C19, die aus Kunststoff gefertigt sind. Die Messfunktionen umfassen die Energiemessung je Phase bzw. Einspeisung sowie zusätzlich je Ausgangssteckplatz. Die Messgenauigkeit beträgt ±1 % (kWh) gemäß der Norm EN 62053-21. Die integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, tauschbar) sorgt für die korrekte Zeitstempelung von Messwerten und Ereignissen. Ein integrierter elektromagnetischer Buzzer ermöglicht akustische Alarmierung bei Überschreitungen. Einstellbare Grenzwerte für Spannung, Strom und Leistung können je Ausgangssteckplatz individuell konfiguriert werden.

Technik verständlich erklärt
Die PDU ist mit einer leistungsstarken CPU (ARM Cortex A8) ausgestattet, die die Verarbeitung der Messdaten und die Steuerung der Schnittstellen übernimmt. Die Stromversorgung des Geräts erfolgt redundant über alle Phasen, was eine fehlertolerante Betriebsweise gewährleistet. Das Display, ein helles TFT-Display mit 128x128 Pixeln (RGB) und Hintergrundbeleuchtung, zeigt die Leistungsdaten und die Grundkonfiguration an. Die Anzeige ist um 180° drehbar und austauschbar, wodurch die Bedienung unabhängig von der Montageposition möglich ist. Mehrfarbige LEDs (grün/gelb/rot) signalisieren den Schaltzustand und Grenzwerte je Ausgangssteckplatz. Ein Power-LED zeigt die Spannung an.

Kompatibilität und Zubehör
Die PDU unterstützt die Anbindung von CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung, wobei bis zu 16 Sensoren angeschlossen werden können. Die CAN-Bus-Schnittstelle (RJ45) ermöglicht die Kommunikation mit diesen Sensoren. Optional kann ein Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern und Statusüberwachung integriert werden. Die Differenzstrommessung (Typ B) ist je Einspeisung, Phase oder Sicherung verfügbar. Für die Kommunikation stehen verschiedene Schnittstellen zur Verfügung: USB 2.0 (USB-A) für Massenkonfiguration, Firmware-Update und Datalogging, eine serielle Schnittstelle RS232 (RJ12) für LTE-Unit, Scripting und CLI, sowie eine vollredundante Ethernetschnittstelle (10/100/1000 Mbit/s). Die Protokollunterstützung umfasst Webserver (HTTP, HTTPS, SSL), SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in DCIM-Software, sowie FTP/SFTP für Dateiübertragungen. Die Nutzerverwaltung inkl. Rechtemanagement ermöglicht die Anbindung an LDAP(S), Radius oder Active Directory. E-Mail-Versand bei Alarm (SMTP) und Syslog-Server-Anbindung (max. 2 Server) sind ebenfalls integriert.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space von Rittal VX IT oder TS IT Racks. Der Lieferumfang umfasst das notwendige Befestigungsmaterial. Die PDU ist für den Einsatz in Umgebungen mit einer Betriebstemperatur von 5 °C bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 95 % (nicht kondensierend) ausgelegt. Die Lagertemperatur beträgt -20 °C bis 70 °C.

Vorteile im Betrieb
Die Stromsparendes Design sorgt für einen geringen Eigenverbrauch. Die integrierte Netzwerkschnittstelle ermöglicht die Fernüberwachung und -steuerung der PDU. Die detaillierte Energiemessung je Ausgangssteckplatz unterstützt die Energieeffizienz und die Lastverteilung im Rack. Die Unterstützung von Protokollen wie SNMP, Modbus/TCP und OPC-UA erleichtert die Integration in bestehende DCIM-Systeme. Die redundante Stromversorgung und die integrierte Echtzeituhr erhöhen die Zuverlässigkeit und die Datenqualität. Die Möglichkeit, Grenzwerte je Ausgang einzeln zu konfigurieren, bietet eine flexible und präzise Überwachung der angeschlossenen Geräte.

Die PDU ist gemäß den Richtlinien EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU sowie den Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21 zertifiziert. Die Messfunktionen und die Protokollunterstützung ermöglichen eine umfassende Integration in moderne IT-Infrastrukturen. Die PDU ist für den Einsatz in IT-Racks konzipiert, die eine Mindestlänge von 2.000 mm aufweisen.

Allgemein
Ausführung	PDU, metered plus
Material	Aluminiumprofil, schwarz eloxiert, Steckplätze: Kunststoff
Lieferumfang	Inkl. Befestigungsmaterial
Optionen	Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar, Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung, Überwachung des optional erhältlichen Überspannungsschutzes, CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung anschließbar, max. 16 Sensoren, Andere Gehäusefarben möglich
Beschreibung der Messfunktionen	Messung je Phase bzw. Einspeisung, Zusätzlich Messung je Ausgangssteckplatz, Leistungsstarke CPU (ARM Cortex A8), Digitaler Eingang (potenzialfreier Kontakt), Zusätzlicher Alarmausgang/Relaisausgang (Wechsler)
Breite	44 mm
Tiefe	70 mm
Länge	1.740 mm
Anzahl Steckdosen und Typ	24 x C13 / 6 x C19
Steckdosen	24 x C 13, 6 x C 19
Bemessungsbetriebsspannung	400 V (AC)
Nennstrom (max.)	32 A
Nennleistung	22 kW
Einspeisungen	Anzahl: 1, Phasen pro Einspeisung: 3~
Länge Anschlussleitung	3 m
Anschlussart (elektrisch)	CEE
Schnittstellen	USB 2.0 Port (USB-A) für Massenkonfiguration,Firmwareupdate & Datalogging, CAN-Bus-Schnittstelle (RJ45) für max. 16 Umgebungssensoren, Serielle Schnittstelle RS232 (RJ12) für LTE Unit, Scripting, CLI, Einsatz eigener Zertifikate/TLS 1.2, E-Mail-Versand bei Alarm (SMTP), Nutzerverwaltung inkl. Rechtemanagement, LDAP(S)/Radius/Active Directory Anbindung, Syslog-Server Anbindung (max. 2 Server), Vollredundante Ethernetschnittstelle 10/100/1000 Mbit/s
Anzahl RJ45-Ports für Sensoreinheiten max	6
Richtlinien	EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU
Normen	EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21
Protokolle	Websever (HTTP, HTTPS, SSL) SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in 3rd party DCIM Software, FTP/SFTP (Update/Filetransfer)
Betriebstemperaturbereich	5 °C...50 °C
Luftfeuchtigkeit (nicht kondensierend)	10...95 %
Lagertemperaturbereich	-20 °C...70 °C
Passend für	Gehäusetyp: VX IT Schrankrahmen: ≥ 2.000 mm, Gehäusetyp: VX IT 19"-Profilschienen: ≥ 2.000 mm

---
