Rittal 9677770 SV Geräteadapter 630 A 3-polig Klemmbefestigung 185 mm

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Rittal 9677770 SV Geräteadapter 630 A 3-polig Klemmbefestigung 185 mm
( 4.6 / 5 ) 50 Wertungen
Rittal 9677770

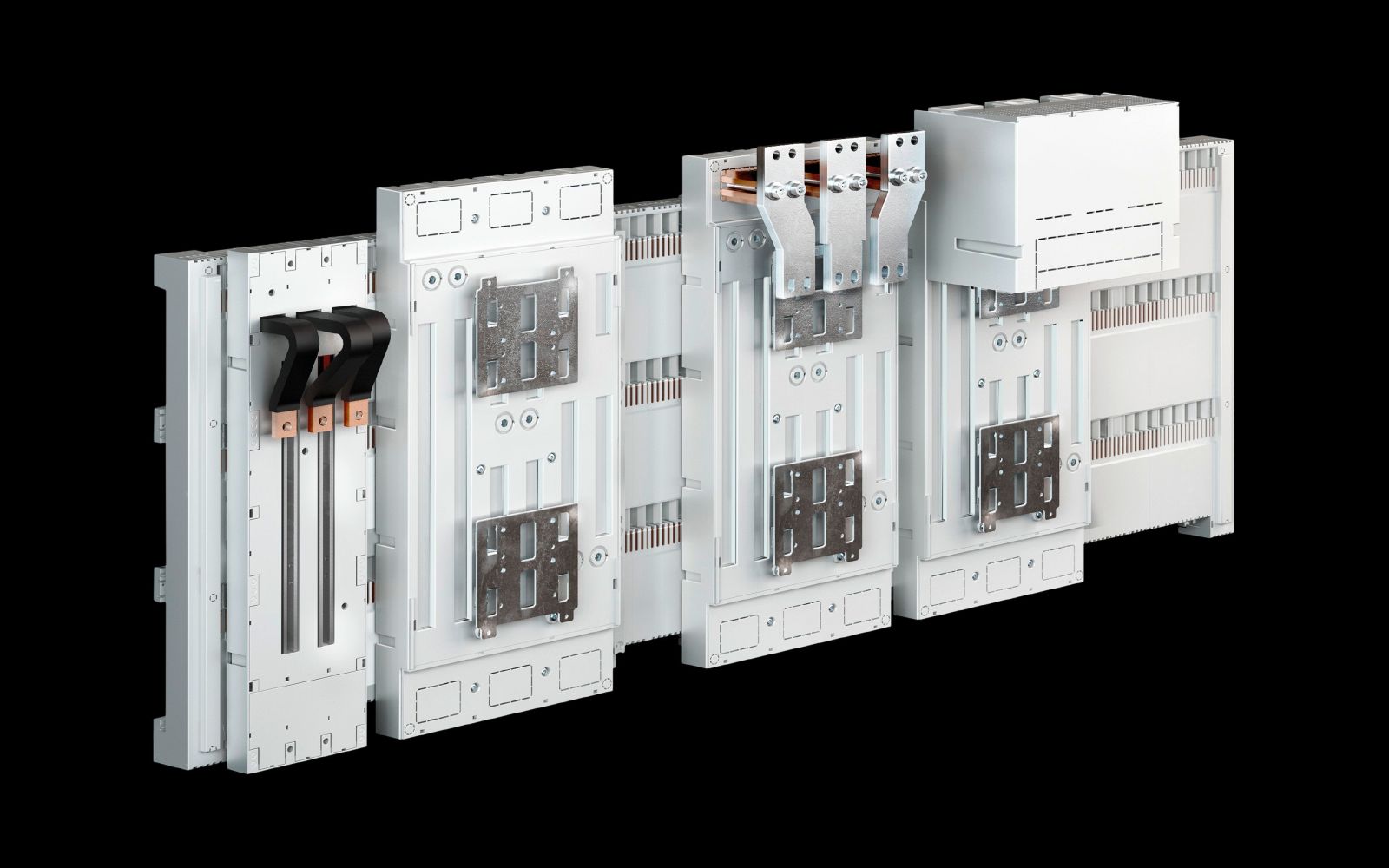

Abbildung kann vom Original abweichen !
Rittal 9677770Rittal 9677770Rittal 9677770
511,36 EUR
inkl. 35,03 EUR Kupfer- Zuschlag
( 608,52 EUR inkl. MwSt. )
zzgl. Versandkosten: 100,00 €
oder ab 11,20 EUR monatl. Leasingrate
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
Bestand: >50 Stück
1x Rittal 9677770 SV Geräteadapter 630 A 3-polig Klemmbefestigung 185 mm
Datenblatt:file_download Download
Lieske-Nr.:178461
Hersteller-Nr.: 9677770
EAN-Code: 4028177802322
Gewicht:6.629 kg
Typ:SV 9677770

Produktinformationen zu Rittal 9677770:

Der Rittal SV 9677770 ist ein Geräteadapter für die Montage von Leistungsschaltern in Schaltschränken. Er dient als Klemmbefestigung für Schaltgeräte verschiedener Hersteller und ermöglicht deren sichere und standardisierte Befestigung auf Sammelschienensystemen mit einem Mittenabstand von 185 mm. Der Adapter ist für den Einsatz in industriellen Elektroanlagen konzipiert, wo eine zuverlässige Stromverteilung und mechanische Stabilität erforderlich sind.

Einsatzbereiche
Der SV 9677770 wird in der industriellen Elektrotechnik eingesetzt, insbesondere in Schaltschränken, die mit Leistungsschaltern ausgestattet sind. Er ist geeignet für Schaltgeräte mit frontseitigem Schraubanschluss und ermöglicht die Integration von Schaltern verschiedener Hersteller in ein einheitliches Schienensystem. Die Verwendung erfolgt typischerweise in Stromverteileranlagen, wo eine strukturierte und sichere Montage der Schalterkomponenten notwendig ist.

Funktionen und Ausstattung im Detail
Der Adapter ist 3-polig ausgeführt und unterstützt einen Bemessungsstrom von bis zu 630 A bei einer Bemessungsbetriebsspannung von 690 V, 3~. Die Klemmbefestigung gewährleistet eine feste Verbindung zum Schienensystem, wobei der Leitungsabgang nach unten erfolgt. Dieser Ausgang ist als Schalterausgang oder als abgehende Leitung vom Schaltgerät definiert. Die Montage erfolgt auf Sammelschienensystemen mit einer Schienenhöhe von 10 mm, wobei sowohl Systeme mit als auch ohne Abdeckprofil verwendet werden können.

Technik verständlich erklärt
Der Adapter besteht aus Polyamid, einem robusten Kunststoff, der eine hohe mechanische Festigkeit und thermische Beständigkeit bietet. Das Material erfüllt die Brandverhaltensnorm UL 94-V0, was eine hohe Flammmhemmung und Selbstlöschung bei Brandeinwirkung bedeutet. Die Farbe ist RAL 7035, ein grauer Standardton, der in industriellen Anlagen üblich ist. Die Abmessungen betragen 150 mm Breite und 585 mm Höhe, was eine kompakte Bauform ermöglicht. Der Kupferanteil beträgt 3,754 kg pro Stück, was auf die Verwendung von Kupfer in den internen Leitungen oder Klemmen hinweist.

Kompatibilität und Zubehör
Der SV 9677770 ist für Schaltgeräte der Hersteller ABB (Tmax T5), Eaton (NZM3), Schneider Electric (NSX630) und Siemens (3VA23, 3VA24, 3VL4) geeignet. Die Kompatibilität wird durch die standardisierte Montage auf Schienensystemen mit 185 mm Mittenabstand gewährleistet. Als Zubehör sind Stromwandler in den Ausführungen 250/5A, 400/5A und 600/5A verfügbar, die für die Messung und Überwachung des Stromflusses in der Anlage eingesetzt werden können.

Montage und Installation
Die Montage erfolgt durch Klemmbefestigung auf dem Sammelschienensystem. Die Klemmen ermöglichen eine schnelle und sichere Befestigung ohne zusätzliche Werkzeuge. Die Positionierung des Adapters erfolgt so, dass der Leitungsabgang nach unten gerichtet ist, was eine klare Strukturierung der Kabelverläufe im Schaltschrank unterstützt. Die Installation erfordert keine speziellen Werkzeuge, da die Klemmen mechanisch verriegelt werden.

Vorteile im Betrieb
Der Einsatz des SV 9677770 ermöglicht eine standardisierte Montage von Schaltgeräten verschiedener Hersteller, was die Planung und Wartung von Schaltschränken vereinfacht. Die hohe Strombelastbarkeit von 630 A und die Spannungsfestigkeit von 690 V machen den Adapter für anspruchsvolle industrielle Anwendungen geeignet. Die Kombination aus robustem Polyamid und UL 94-V0-Zertifizierung gewährleistet eine hohe Sicherheit bei der Nutzung in elektrischen Anlagen. Der Lieferumfang umfasst Anschlussbänder, die für die Verbindung der Kabel an den Adapter verwendet werden.

Allgemein
MaterialPolyamid, Brandverhalten gemäß UL 94-V0
FarbeRAL 7035
LieferumfangAnschlussbänder
Für Schienensysteme mit Mittenabstand185 mm
Leitungsabgangunten
MontageartKlemmbefestigung
Polzahl3-polig
Bemessungsstrom max.630 A
Bemessungsbetriebsspannung690 V, 3~
HinweisLeitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät, Geeignet für den Einsatz von Schaltgeräten mit frontseitigem Schraubanschluss, Aufbau auf Sammelschienensystem mit und ohne Abdeckprofil möglich
Breite150 mm
Höhe585 mm
Passend für SammelschienenHöhe: 10 mm
Passend für Hersteller (Typ)ABB (Tmax T5), Eaton (NZM3), Schneider Electric (NSX630), Siemens (3VA23, 3VA24, 3VL4)
Kupferanteil (kg/Stück)3,754


Bitte beachten Sie...
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 35,03 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen
Produktdatenblatt
Datenblatt zu Rittal 9677770, EAN: 4028177802322
