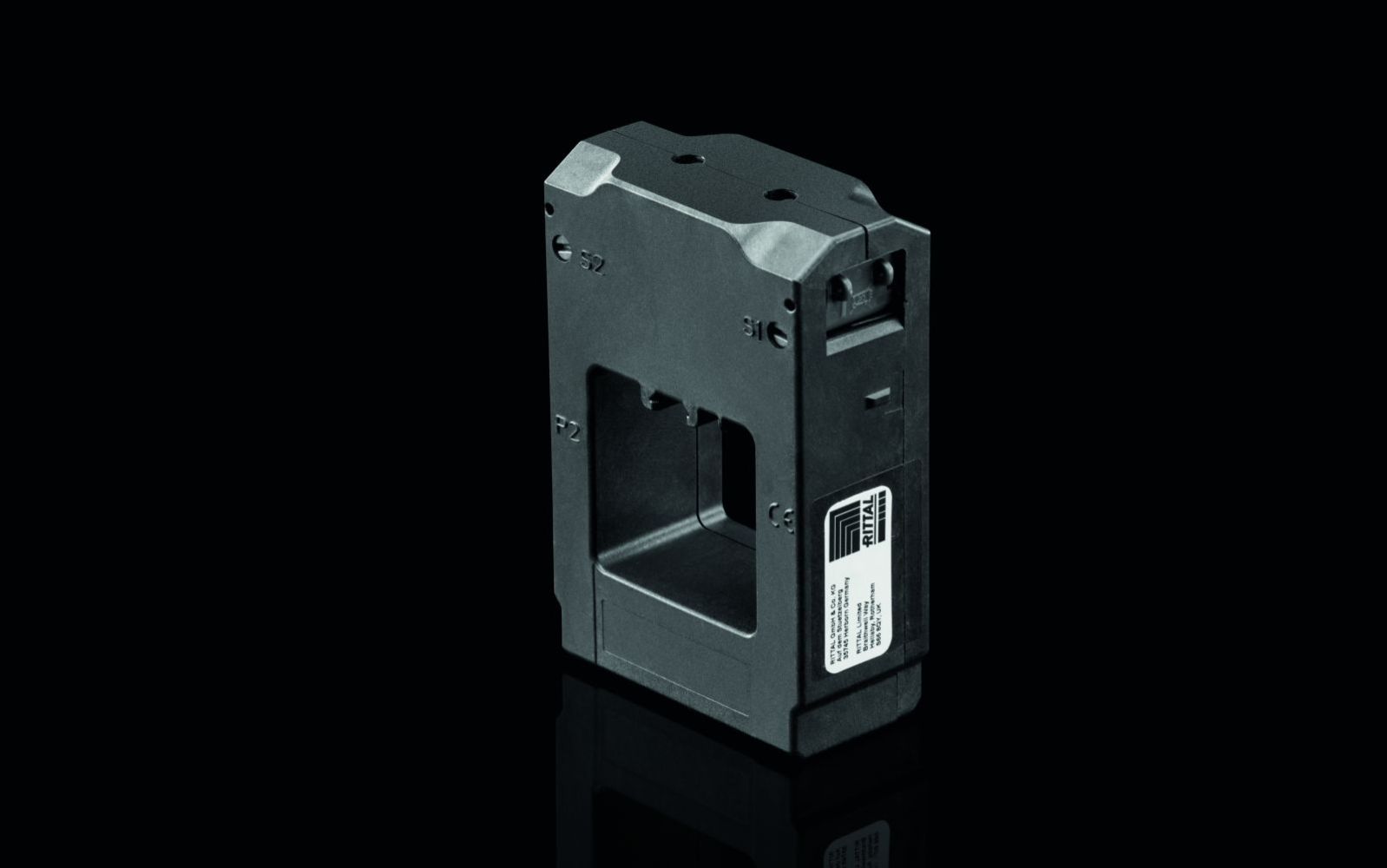

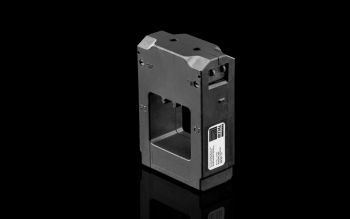

Rittal 9677865 Stromwandler 250/5A (185 mm) content_copy

Der Artikel SV 9677865 ist ein Stromwandler der Marke Rittal, speziell konzipiert für die Integration in NH-Sicherungs-Lastschaltleisten der Baugrößen 1 bis 3. Er dient der induktiven Messung des elektrischen Stromflusses und ermöglicht die Überwachung und Steuerung von Stromkreisen in industriellen Anlagen. Die kompakte Bauweise des Stromwandlers erfolgt durch mechanische Integration in die Aufbaukomponenten, wobei der Mittenabstand von 185 mm beibehalten wird. Dadurch bleibt die Einbautiefe unverändert, was einen platzsparenden Aufbau in Schaltschränken ermöglicht. Das Gerät ist aus Polyamid gefertigt, einem thermoplastischen Kunststoff, der für seine hohe Wärmebeständigkeit und mechanische Festigkeit bekannt ist.

Einsatzbereiche
Der Stromwandler SV 9677865 ist für den Einsatz in industriellen Stromverteilungssystemen vorgesehen, insbesondere in Kombination mit NH-Sicherungs-Lastschaltleisten der Artikelnummern 9677.100, 9677.110, 9677.115, 9677.200, 9677.210, 9677.215, 9677.300, 9677.310, 9677.315, 9677.340, 9677.770, 9677.780 und 9677.900. Er wird typischerweise in Schaltschränken eingesetzt, wo eine genaue Strommessung für die Überwachung von Lasten, die Ansteuerung von Schutzsystemen oder die Erfassung von Energieverbräuchen erforderlich ist. Die Anwendung erfolgt in Anlagen mit einer Bemessungsfrequenz von 50 bis 60 Hz, was den Standard für Wechselstromnetze in Europa und vielen anderen Regionen entspricht.

Funktionen und Ausstattung im Detail
Der Stromwandler ist für einen Primärstrom von 250 A ausgelegt und liefert einen Sekundärstrom von 5 A, wodurch er in der Lage ist, hohe Ströme in ein für Messgeräte oder Steuerungen geeignetes Niveau zu transformieren. Die Genauigkeitsklasse 1 gewährleistet eine hohe Messgenauigkeit, die für industrielle Anwendungen erforderlich ist. Die Bemessungsleistung beträgt 2,5 VA, was die maximale Leistung beschreibt, die der Sekundärkreis aufnehmen darf, ohne dass die Genauigkeit beeinträchtigt wird. Die Isolierstoffklasse H bedeutet, dass der verwendete Isolierstoff eine maximale Betriebstemperatur von 180 °C aufweist, was für den Einsatz in Umgebungen mit erhöhter Wärmebelastung geeignet ist.

Technik verständlich erklärt
Ein Stromwandler wie der SV 9677865 funktioniert nach dem Prinzip der elektromagnetischen Induktion. Der primäre Strom, der durch die Lastschaltleiste fließt, erzeugt ein magnetisches Feld, das im Kern des Wandlers induziert wird. Dieses Feld induziert im Sekundärkreis einen proportionalen Strom, der dann von Messgeräten oder Steuerungen ausgewertet werden kann. Die Anschlussart erfolgt über eine Rahmenklemme, die für die Verbindung mit Rundleitern im Querschnitt von 2,5 bis 4 mm² ausgelegt ist. Diese Klemme ermöglicht eine sichere und zuverlässige elektrische Verbindung ohne zusätzliche Werkzeuge.

Kompatibilität und Zubehör
Der Stromwandler ist speziell für die Verwendung mit NH-Sicherungs-Lastschaltleisten der Baugrößen 1 bis 3 entwickelt. Er ist kompatibel mit den genannten Artikelnummern, die in der Produktbeschreibung aufgeführt sind. Die mechanische Integration erfolgt durch die vorgegebene Montagegeometrie mit einem Mittenabstand von 185 mm, wodurch eine direkte Montage in die bestehenden Schaltleisten möglich ist, ohne zusätzliche Anpassungen oder Umbauten vorzunehmen.

Montage und Installation
Die Montage erfolgt durch direkte Integration in die vorgesehenen Montagepunkte der Lastschaltleisten. Die Rahmenklemme ermöglicht eine einfache und sichere Verbindung der Rundleitungen im Querschnitt von 2,5 bis 4 mm². Es sind keine zusätzlichen Montagehilfsmittel oder Werkzeuge erforderlich, da die mechanische Passform und die Klemmtechnik eine sichere Befestigung gewährleisten. Die Installation erfolgt in der Regel während der Montage der Lastschaltleiste im Schaltschrank.

Vorteile im Betrieb
Der Stromwandler SV 9677865 bietet eine zuverlässige und präzise Strommessung in industriellen Anlagen. Die kompakte Bauweise und die Integration in die Lastschaltleiste reduzieren den Platzbedarf im Schaltschrank und vereinfachen die Montage. Die hohe Isolierstoffklasse H und die Bemessungsfrequenz von 50 bis 60 Hz machen ihn für den Einsatz in anspruchsvollen Umgebungen geeignet. Die Genauigkeitsklasse 1 gewährleistet eine hohe Messgenauigkeit, die für die Überwachung und Steuerung von elektrischen Systemen entscheidend ist. Die Prüfgrundlage umfasst internationale Normen wie IEC 60 044-1, EN 60715, DIN VDE 0414 und DIN 42 600-2, was die Konformität mit den geltenden Sicherheits- und Qualitätsstandards bestätigt.

Allgemein
Material	Polyamid
Für Baugröße	1 - 3
Passend für Artikel-Nr.	9677.100, 9677.110, 9677.115, 9677.200, 9677.210, 9677.215, 9677.300, 9677.310, 9677.315, 9677.340, 9677.770, 9677.780, 9677.900
Bemessungsleistung	2,5 VA
Anschlussart (elektrisch)	Rahmenklemme
Isolierstoffklasse	H
Primärstrom	250 A
Sekundärstrom	5 A
Genauigkeitsklasse	1
Prüfgrundlage	IEC 60 044-1, EN 60715, DIN VDE 0414, DIN 42 600-2
Anschluss von Rundleitern	2,5 ‐ 4 mm²
Bemessungsfrequenz	50 ‐ 60 Hz

---
