Rittal 9677780 SV Geräteadapter 630 A 690 V Schraubbefestigung grau

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Rittal 9677780 SV Geräteadapter 630 A 690 V Schraubbefestigung grau
( 4.6 / 5 ) 48 Wertungen
Rittal 9677780

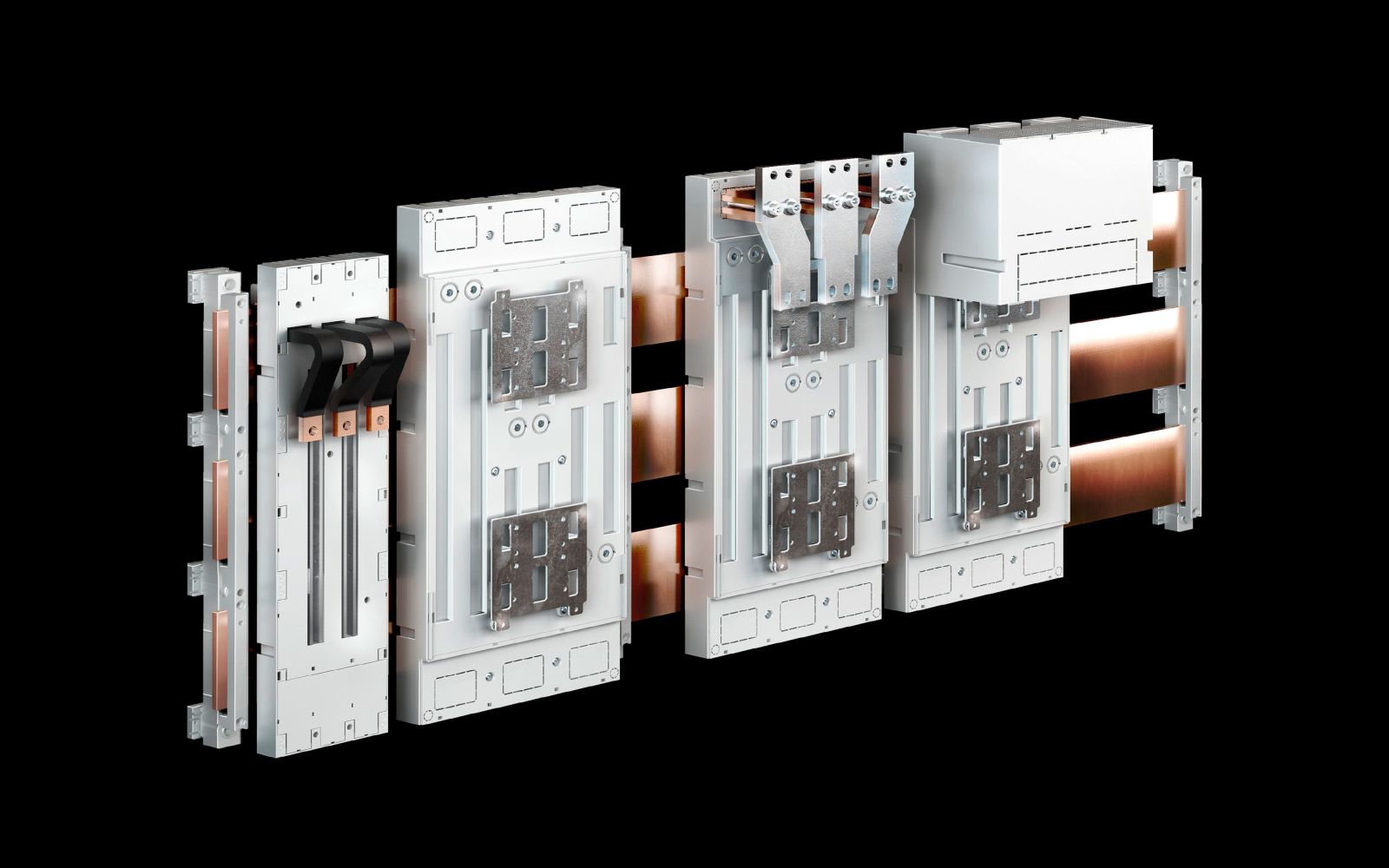

Abbildung kann vom Original abweichen !
Rittal 9677780Rittal 9677780Rittal 9677780
491,78 EUR 505,92 EUR
inkl. 34,08 EUR Kupfer- Zuschlag
( 585,22 EUR inkl. MwSt. )
zzgl. Versandkosten: 100,00 €
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
Bestand: >25 Stück
1x Rittal 9677780 SV Geräteadapter 630 A 690 V Schraubbefestigung grau
Datenblatt:file_download Download
Lieske-Nr.:176553
Hersteller-Nr.: 9677780
EAN-Code: 4028177802315
Gewicht:6.32 kg
Typ:SV 9677780

Produktinformationen zu Rittal 9677780:

Der Rittal SV 9677780 ist ein Geräteadapter für die Montage von Leistungsschaltern in Schaltschränken. Er dient als Adapterkomponente zur Befestigung von Schaltgeräten verschiedener Hersteller auf gelochten Sammelschienen mit einem Mittenabstand von 185 mm. Der Adapter ist für den Einsatz in industriellen Elektroanlagen konzipiert, wo eine sichere und standardisierte Verbindung zwischen Schaltgeräten und der Schieneninfrastruktur erforderlich ist.

Einsatzbereiche
Der Geräteadapter ist speziell für den Einsatz in Stromverteileranlagen und Schaltschränken ausgelegt, in denen Schalter der Hersteller ABB (Tmax T5), Eaton (NZM3), Schneider Electric (NSX630) sowie Siemens (3VA23, 3VA24, 3VL4) montiert werden. Er ermöglicht die Integration dieser Geräte in Schienensysteme mit 185 mm Mittenabstand, wodurch eine einheitliche Montagehöhe und eine optimale Platznutzung im Schrank erreicht wird. Die Anwendung erfolgt vor allem in der industriellen Elektrotechnik, wo hohe Lasten und Betriebssicherheit gefordert sind.

Funktionen und Ausstattung im Detail
Der Adapter verfügt über eine 3-polige Ausführung und ist für einen Bemessungsstrom von bis zu 630 A ausgelegt. Die Bemessungsbetriebsspannung beträgt 690 V, 3~, was ihn für den Einsatz in Hochleistungsanlagen geeignet macht. Die Montage erfolgt mittels Schraubbefestigung auf gelochten Sammelschienen mit einer Höhe von 10 mm. Der Leitungsabgang erfolgt unten, was die Verkabelung von Schalterausgängen oder abgehenden Leitungen vom Schaltgerät unterstützt. Die Farbe RAL 7035 entspricht einem grauen, neutralen Industrie-Standardton, der sich in der Regel in Schaltschränken einfügt.

Technik verständlich erklärt
Der Adapter besteht aus Polyamid, einem robusten Kunststoff, der eine hohe mechanische Festigkeit und thermische Beständigkeit bietet. Das Material erfüllt die Anforderungen an das Brandverhalten gemäß UL 94-V0, was bedeutet, dass es selbstlöschend ist und bei Kontakt mit Flamme nicht weiterbrennt. Dies ist besonders wichtig in elektrischen Anlagen, um die Brandgefahr zu minimieren. Die Abmessungen betragen 150 mm Breite und 585 mm Höhe, was eine kompakte Bauform ermöglicht. Die Anschlussbänder im Lieferumfang dienen zur sicheren Verbindung der Leitungen mit dem Schaltgerät.

Kompatibilität und Zubehör
Der SV 9677780 ist speziell für Schaltgeräte der genannten Hersteller konzipiert. Er ist nicht für andere Schaltertypen geeignet, die nicht in der Liste aufgeführt sind. Als Zubehör können Stromwandler mit den Nennströmen 250/5A, 400/5A und 600/5A kombiniert werden, um die Messung und Überwachung des Stromflusses zu ermöglichen.

Montage und Installation
Die Montage erfolgt durch Schraubbefestigung auf gelochten Sammelschienen. Dabei ist zu beachten, dass im Bereich des Gerätes kein Abdeckprofil montiert ist, um eine unbehinderte Montage und Wartung zu gewährleisten. Die Schraubbefestigung ermöglicht eine sichere und dauerhafte Verbindung, die auch unter mechanischer Belastung stabil bleibt. Die Installation erfolgt in der Regel durch Fachkräfte im Rahmen der Schaltschrankmontage.

Vorteile im Betrieb
Der Einsatz des Rittal SV 9677780 ermöglicht eine standardisierte Montage von Schaltgeräten verschiedener Hersteller, was die Planung und Wartung von Schaltschränken vereinfacht. Die hohe Strombelastbarkeit von 630 A und die Betriebsspannung von 690 V machen ihn für anspruchsvolle industrielle Anwendungen geeignet. Die Verwendung von Polyamid mit UL 94-V0-Zertifizierung erhöht die Sicherheit im Betrieb. Die integrierten Anschlussbänder erleichtern die Verkabelung und sorgen für eine ordnungsgemäße elektrische Verbindung.

Kupferanteil und Umweltaspekte
Der Adapter enthält einen Kupferanteil von 3,652 kg pro Stück, was auf die Verwendung von Kupfer in den internen Leitungen oder Kontakten hinweist. Dieser Wert ist relevant für Recycling- und Entsorgungsprozesse im End-of-Life-Management von Elektrogeräten.

Allgemein
MaterialPolyamid, Brandverhalten gemäß UL 94-V0
FarbeRAL 7035
LieferumfangAnschlussbänder
Für Schienensysteme mit Mittenabstand185 mm
Leitungsabgangunten
MontageartSchraubbefestigung
Polzahl3-polig
Bemessungsstrom max.630 A
Bemessungsbetriebsspannung690 V, 3~
HinweisLeitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät, Geeignet für den Einsatz von Schaltgeräten mit frontseitigem Schraubanschluss, Zur Befestigung auf gelochten Sammelschienen. Es ist zu beachten, dass im Gerätebereich kein Abdeckprofil montiert ist.
Breite150 mm
Höhe585 mm
Passend für SammelschienenHöhe: 10 mm
Passend für Hersteller (Typ)ABB (Tmax T5), Eaton (NZM3), Schneider Electric (NSX630), Siemens (3VA23, 3VA24, 3VL4)
Kupferanteil (kg/Stück)3,652


Bitte beachten Sie...
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 34,08 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen
Produktdatenblatt
Datenblatt zu Rittal 9677780, EAN: 4028177802315

Fragen & Antworten

Wie ist die Lieferzeit von Rittal 9677780 SV Geräteadapter 630 A 690 V Schraubbefestigung grau?

Der Artikel Rittal 9677780 SV Geräteadapter 630 A 690 V Schraubbefestigung grau ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 12 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Rittal 9677780 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Rittal 9677780 SV Geräteadapter 630 A 690 V Schraubbefestigung grau bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Rittal 9677780 SV Geräteadapter 630 A 690 V Schraubbefestigung grau können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.




Passendes Zubehör für Rittal 9677780 SV Geräteadapter 630 A 690 V Schraubbefestigung grau

Rittal 9677865 Stromwandler 250/5A (185 mm) Rittal LogoRittal 9677865 Stromwandler 250/5A (185 mm) Der Artikel SV 9677865 ist ein Stromwandler der Marke Rittal, speziell konzipiert für die Integration in NH-Sicherungs-Lastschaltleisten der Baugrößen 1 bis 3. Er dient der induktiven Messung des ...

Lieske-Nr.: 602566
Hersteller-Nr.: 9677865
Typ: SV 9677865
39,33 EUR
Rittal 9677865 zuzügl. MwSt.
Lieferzeit ab Lager Vorlieferant ca. 8 Arbeitstageinfo_outline
Rittal 9677875 Stromwandler 400/5A Rittal LogoRittal 9677875 Stromwandler 400/5A Der SV 9677875 ist ein Stromwandler des Herstellers Rittal, speziell konzipiert für die Integration in NH-Sicherungs-Lastschaltleisten der Baugrößen 2 und 3. Er dient der induktiven Messung des ...

Lieske-Nr.: 602567
Hersteller-Nr.: 9677875
Typ: SV 9677875
39,33 EUR
Rittal 9677875 zuzügl. MwSt.
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
Rittal 9677885 Stromwandler 600/5A Rittal LogoRittal 9677885 Stromwandler 600/5A Der Rittal Stromwandler SV 9677885 ist ein induktiver Messwandler für die Strommessung in industriellen Anlagen. Er ist speziell für die Integration in NH-Sicherungs-Lastschaltleisten der Baugröße ...

Lieske-Nr.: 841175
Hersteller-Nr.: 9677885
Typ: SV 9677885
-12% 38,99 EUR 44,39 EUR
Rittal 9677885 zuzügl. MwSt.
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
