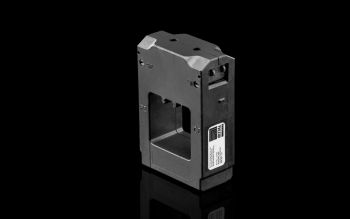

Rittal 9677875 Stromwandler 400/5A content_copy

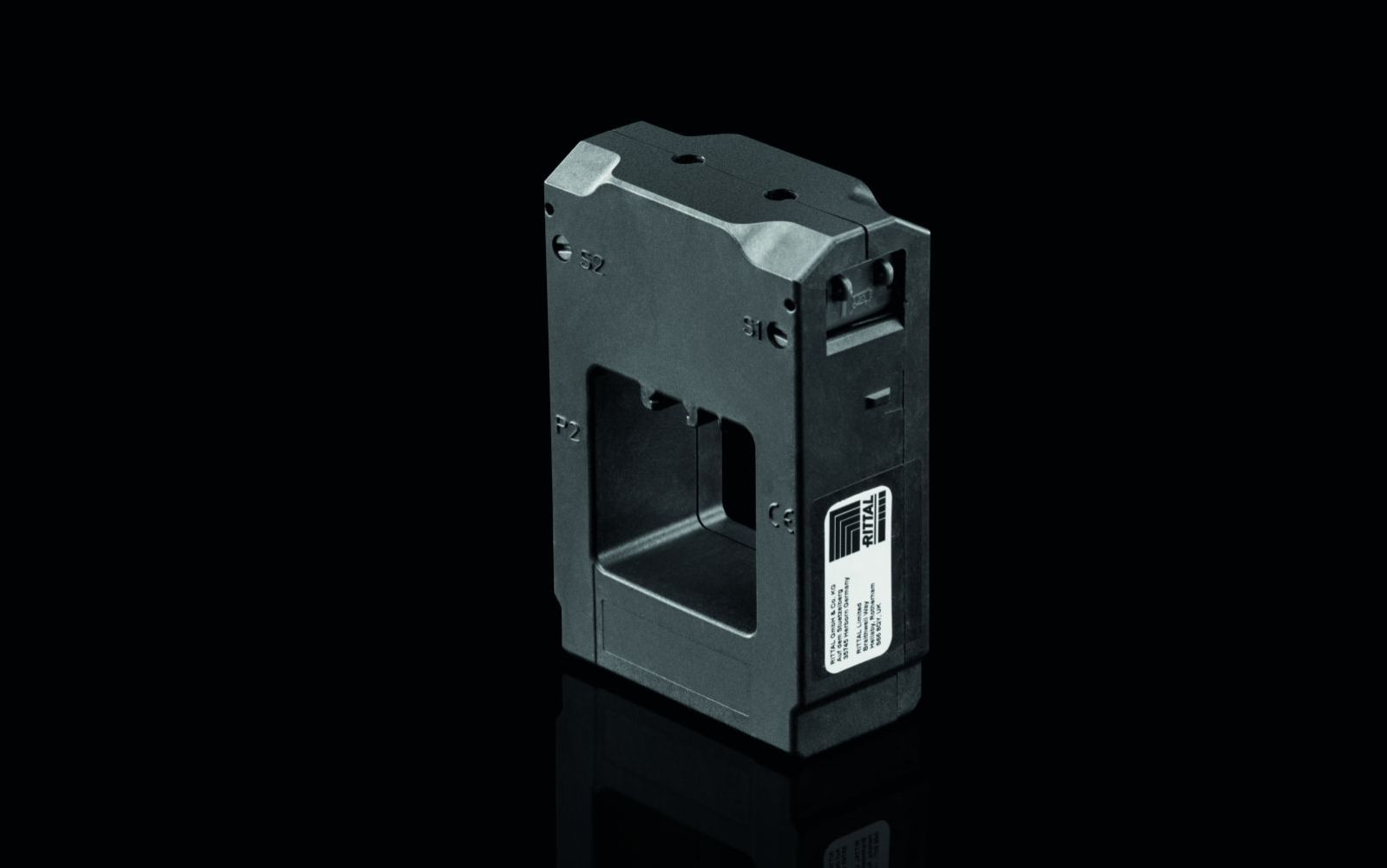

Der SV 9677875 ist ein Stromwandler des Herstellers Rittal, speziell konzipiert für die Integration in NH-Sicherungs-Lastschaltleisten der Baugrößen 2 und 3. Er dient der induktiven Messung des Stromflusses in elektrischen Anlagen und ermöglicht die Überwachung und Steuerung von Lasten in industriellen und gewerblichen Schaltanlagen. Der Stromwandler ist für eine Primärstromstärke von 400 A ausgelegt und liefert einen Sekundärstrom von 5 A, wodurch er in Mess- und Schutzsystemen eingesetzt werden kann, die auf standardisierte Sekundärströme abgestimmt sind. Die Genauigkeitsklasse 1 gewährleistet eine zuverlässige und präzise Strommessung, die für die Anforderungen in der industriellen Elektrotechnik geeignet ist.

Einsatzbereiche
Der Stromwandler ist für den Einsatz in Schaltanlagen mit NH-Sicherungs-Lastschaltleisten konzipiert, insbesondere in Baugröße 2 und 3. Er wird in Anlagen eingesetzt, in denen eine genaue Strommessung erforderlich ist, beispielsweise zur Lastüberwachung, Energieverbrauchsmessung oder zur Auslösung von Schutzfunktionen bei Überlast. Die Kompatibilität mit den Artikelnummern 9677.200, 9677.210, 9677.215, 9677.300, 9677.310, 9677.315, 9677.340, 9677.770, 9677.780 und 9677.900 ermöglicht eine direkte Integration in bestehende Systeme ohne zusätzlichen Aufwand. Die mechanische Integration in die Aufbaukomponenten erfolgt mit einem Mittenabstand von 185 mm, wodurch die Einbautiefe nicht verändert wird und ein platzsparender Aufbau gewährleistet ist.

Funktionen und Ausstattung im Detail
Der Stromwandler verfügt über eine Bemessungsleistung von 2,5 VA, was die maximale Leistung angibt, die der Sekundärkreis aufnehmen kann, ohne dass die Messgenauigkeit beeinträchtigt wird. Die Anschlussart erfolgt über eine Rahmenklemme, die eine sichere und einfache Verbindung mit Rundleitern im Querschnitt von 2,5 bis 4 mm² ermöglicht. Die Isolierstoffklasse B sichert eine ausreichende elektrische Isolation und Wärmebeständigkeit, was für die Zuverlässigkeit in industriellen Umgebungen wichtig ist. Die Bemessungsfrequenz liegt zwischen 50 und 60 Hz, was den üblichen Netzfrequenzen in Europa und Nordamerika entspricht.

Technik verständlich erklärt
Ein Stromwandler wie der SV 9677875 transformiert den hohen Primärstrom (hier 400 A) in einen niedrigen, messbaren Sekundärstrom (hier 5 A), wobei das Verhältnis zwischen Primär- und Sekundärstrom konstant bleibt. Dies ermöglicht es, den Strom in einer Anlage mit geringem Energieverbrauch und ohne direkte Belastung der Messgeräte zu überwachen. Die induktive Messung erfolgt ohne direkten elektrischen Kontakt zum Hauptstromkreis, was die Sicherheit erhöht. Die Prüfgrundlage nach IEC 60 044-1, EN 60715, DIN VDE 0414 und DIN 42 600-2 sichert die Einhaltung internationaler und europäischer Normen für Stromwandler.

Kompatibilität und Zubehör
Der Stromwandler ist speziell für die Verwendung mit NH-Sicherungs-Lastschaltleisten der Baugröße 2 und 3 entwickelt. Die Kompatibilität mit den genannten Artikelnummern (9677.200, 9677.210, 9677.215, 9677.300, 9677.310, 9677.315, 9677.340, 9677.770, 9677.780, 9677.900) ermöglicht eine direkte Montage ohne zusätzliche Anpassungen. Die mechanische Integration erfolgt durch die vorgegebene Montagegeometrie mit 185 mm Mittenabstand, wodurch die Einbautiefe der Schaltleiste erhalten bleibt.

Montage und Installation
Die Montage erfolgt durch mechanische Integration in die vorgesehenen Aufbaukomponenten der NH-Sicherungs-Lastschaltleiste. Die Rahmenklemme ermöglicht eine einfache und sichere Verbindung der Rundleiter im Querschnitt von 2,5 bis 4 mm². Die Einhaltung der vorgegebenen Montageabstände (185 mm Mittenabstand) ist entscheidend, um die Funktionalität und die elektrische Sicherheit zu gewährleisten. Es sind keine speziellen Werkzeuge oder zusätzliche Montagehilfen erforderlich.

Vorteile im Betrieb
Der Stromwandler bietet eine kompakte Bauweise, die den Platzbedarf in Schaltanlagen minimiert, ohne die Einbautiefe zu verändern. Die Integration in bestehende NH-Sicherungs-Lastschaltleisten erfolgt ohne zusätzlichen Aufwand, was die Montagezeit verkürzt. Die hohe Genauigkeitsklasse 1 und die Einhaltung internationaler Normen gewährleisten eine zuverlässige und präzise Strommessung. Die Materialwahl aus Polyamid sorgt für eine hohe mechanische Stabilität und Wärmebeständigkeit, was die Lebensdauer und Zuverlässigkeit im industriellen Einsatz erhöht. Die Anschlussart über Rahmenklemme ermöglicht eine schnelle und sichere Verbindung der Leitungen.

Allgemein
Material	Polyamid
Für Baugröße	2/3
Passend für Artikel-Nr.	9677.200, 9677.210, 9677.215, 9677.300, 9677.310, 9677.315, 9677.340, 9677.770, 9677.780, 9677.900
Bemessungsleistung	2,5 VA
Anschlussart (elektrisch)	Rahmenklemme
Isolierstoffklasse	B
Primärstrom	400 A
Sekundärstrom	5 A
Genauigkeitsklasse	1
Prüfgrundlage	IEC 60 044-1, EN 60715, DIN VDE 0414, DIN 42 600-2
Anschluss von Rundleitern	2,5 ‐ 4 mm²
Bemessungsfrequenz	50 ‐ 60 Hz

---
