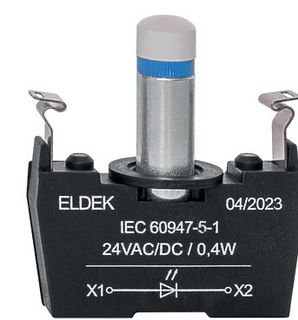

Schmersal ELDEKBL24 Leuchtelement LED blau Federklemme 101167384

Das LED-Modul ELDEKBL24 ist eine kompakte und zuverlässige Lösung für die Anzeige von Betriebszuständen. Mit integrierter blauer LED und einem robusten Gehäuse aus glasfaserverstärktem Thermoplast eignet es sich ideal für den Einsatz in industriellen Umgebungen. Die einfache Montage durch Aufstecken und die Federkraftklemme für schnelle Verbindungen machen das Modul vielseitig und benutzerfreundlich.

Technische Daten:

Produkt-Typbezeichnung:

• ELDEKBL24

Artikelnummer:

• 101167384

EAN:

• 4030661463742

eCl@ss Nummern:

• Version 12.0: 27-37-12-09
• Version 11.0: 27-37-12-09
• Version 9.0: 27-37-12-09

ETIM Nummern:

• Version 7.0: EC000204
• Version 6.0: EC000204

Zulassungen - Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN IEC 60947-5-1, EN IEC 60947-1

Allgemeine Daten:

• Ausführung: LED-Modul
• Bauform: Mit integrierter LED
• Einbaubedingungen (mechanisch): beliebig
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 20 g

Eigenschaften:

• Integrierte Anzeige, allgemein: Ja

Mechanische Daten:

• Montageanweisung: aufsteckbar
• Montageflansch-Position: 3

Mechanische Daten - Anschlusstechnik:

• Anschlussart: Federkraftklemme
• Anschlussbezeichnung: EN 50005, EN 50013
• Anschlussquerschnitt, min./max.: 2 x 0,08 mm² / 2 x 1,5 mm²

Mechanische Daten - Abmessungen:

• Länge: 46 mm
• Breite: 10 mm
• Tiefe: 51 mm

Umgebungsbedingungen:

• Schutzart der Klemmen bzw. Anschlüsse: IP20
• Umgebungstemperatur: -25 ... +80 °C

Umgebungsbedingungen - Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 440 V

Elektrische Daten:

• Bemessungsbetriebsspannung: 24 VAC / 24 VDC
• Kontaktbezeichnung: X1 - X2

Zustandsanzeige:

• Farbe der LED: blau
• Hinweis (LED-Zustandsanzeige): Versorgungsspannung UB: 24 VAC/DC

Typ: ELDEKBL24
