Artikelserie USV-Knowhow · Teil 2 von 6
USV-Topologien — Offline, Line-Interactive und Online-USV im Vergleich
VFD, VI und VFI nach IEC 62040-3 erklärt: Funktionsweise, Vor-/Nachteile und Kaufentscheidung
Standby-USV · Line-Interactive · Doppelwandler · AVR · Bypass · Transferzeit
|
IEC 62040-3: Die Norm hinter den Topologiebezeichnungen
Die internationale Norm IEC 62040-3 definiert drei Leistungsklassen
(Performance Classes) für USV-Anlagen. Sie beschreiben, wie die USV auf Netzstörungen
reagiert und wie sauber die Ausgangsspannung unter verschiedenen Bedingungen ist:
| IEC-Klasse |
Kurzbezeichnung |
Handelsname |
Bedeutung |
| VFD |
Voltage and Frequency Dependent |
Offline, Standby |
Ausgang abhängig von Netzspannung/-frequenz |
| VI |
Voltage Independent |
Line-Interactive |
Ausgang spannungsstabilisiert, Frequenz netzabhängig |
| VFI |
Voltage and Frequency Independent |
Online, Doppelwandler, Double Conversion |
Ausgang vollständig unabhängig vom Netz |
Die Unterschiede zwischen den Klassen sind erheblich: Eine VFI-USV kostet im Betrieb
mehr Energie, bietet dafür aber den höchsten Schutz. Für die Kaufentscheidung
ist das Verhältnis von Schutzanforderung zu Gesamtbetriebskosten (TCO) entscheidend.
Offline-USV / Standby-USV (VFD)
Die Offline-USV (auch Standby-USV) ist die einfachste und günstigste
Topologie. Im Normalbetrieb fließt der Netzstrom direkt zum Verbraucher — Wechselrichter
und Batterie sind inaktiv. Erst beim Erkennen eines Netzausfalls schaltet die USV innerhalb
weniger Millisekunden auf Batteriebetrieb um.

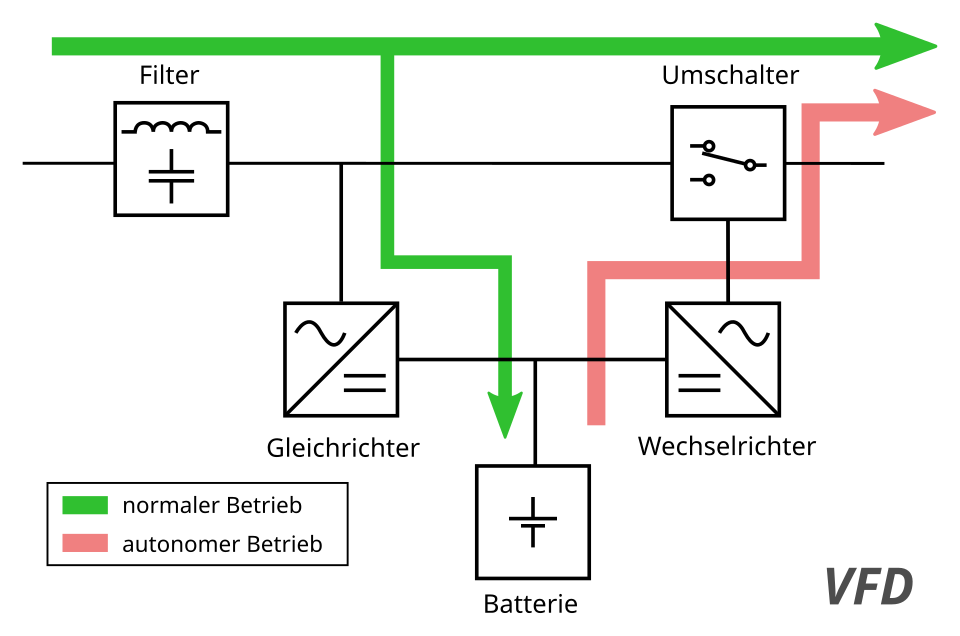

Schematischer Aufbau einer Offline-USV (VFD) — Quelle: Wikimedia Commons (CC BY-SA)
|
Vorteile VFD
• Günstigster Einstiegspreis
• Hoher Wirkungsgrad (> 99 %) im Normalbetrieb
• Geringe Eigenwärme
• Einfache Wartung
|
|
Nachteile VFD
• Transferzeit 4–20 ms (bei Netzausfall)
• Kein Schutz vor Spannungsschwankungen im Normalbetrieb
• Ausgangsspannung netzabhängig
• Nicht für empfindliche Lasten geeignet
|
|
Typische Anwendung: Büro-PCs, einfache Netzwerkkomponenten,
Einzelarbeitsplätze. Nicht empfohlen für Server oder kritische Infrastruktur.
Leistungsbereich: 300 VA – 2 kVA.
Line-Interactive-USV (VI)
Die Line-Interactive-USV ergänzt die Offline-Topologie um einen
AVR-Trafo (Automatic Voltage Regulator). Dieser stabilisiert die
Ausgangsspannung auch im Normalbetrieb, ohne die Batterie zu belasten. Spannungseinbrüche
und -überspannungen werden durch Spannungsanhebung bzw. -absenkung kompensiert.
Die Transferzeit bei Netzausfall liegt bei 2–6 ms.

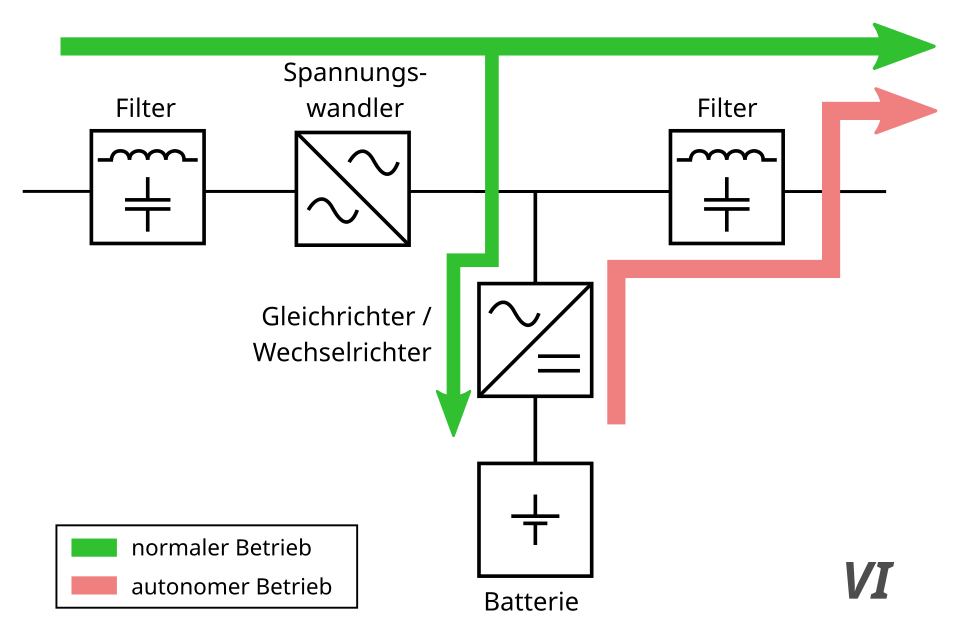

Schematischer Aufbau einer Line-Interactive-USV (VI) mit AVR — Quelle: Wikimedia Commons (CC BY-SA)
|
Line-Interactive-USV (unten links) versorgt Server im 19-Zoll-Rack — Quelle: Wikimedia Commons (CC BY-SA)
|
Vorteile VI
• Spannungsstabilisierung ohne Batterieentnahme
• Kurze Transferzeit (2–6 ms)
• Gutes Preis-/Leistungsverhältnis
• Wirkungsgrad 95–98 %
• Belästet Batterie weniger (längere Lebensdauer)
|
|
Nachteile VI
• Frequenz weiterhin netzabhängig
• Keine Filterung von Oberwellen
• Nicht für Generatorbetrieb geeignet
• Transferzeit noch messbar (nicht 0 ms)
|
|
Typische Anwendung: Kleine Serverräume, Netzwerk-Switches, NAS,
Telefonanlagen, SOHO-Server. Die am häufigsten eingesetzte Klasse im KMU-Umfeld.
Leistungsbereich: 500 VA – 5 kVA.
Empfehlung: USV bis 3000VA — meist Line-Interactive.
Online-USV / Doppelwandler (VFI)
Die Online-USV (auch Doppelwandler oder Double-Conversion-USV) ist die
leistungsfähigste Topologie. Im Normalbetrieb wird die Netzspannung zunächst in
Gleichspannung (AC/DC) und dann wieder in saubere Wechselspannung (DC/AC) umgewandelt.
Die Last läuft immer über den Wechselrichter — die Transferzeit bei
Netzausfall beträgt 0 ms.
Da die Ausgangsspannung vollständig regeneriert wird, sind Oberwellen, Frequenzschwankungen,
Spannungsspitzen und -einbrüche vollständig vom Ausgang entkoppelt. Diese Topologie
erfüllt die Anforderungen an kritische IT, medizinische Geräte und industrielle
Steuerungssysteme.

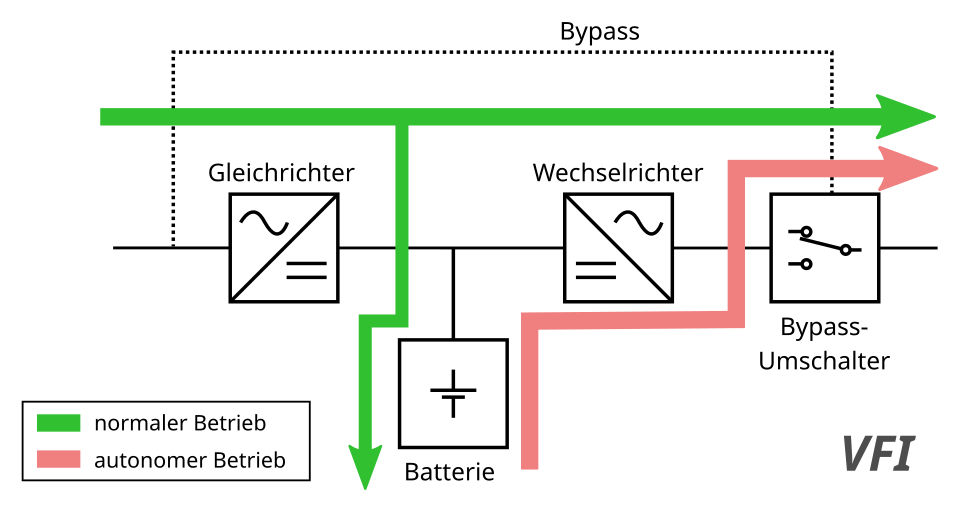

Schematischer Aufbau einer Online-USV (VFI, Doppelwandler) — Quelle: Wikimedia Commons (CC BY-SA)
|
Vorteile VFI
• Transferzeit 0 ms (echte Unterbrechungsfreiheit)
• Vollständige galvanische Trennung vom Netz
• Saubere Sinusspannung (THD < 3 %)
• Frequenzstabilisierung
• Geeignet für Generatorbetrieb
• Höchster Schutz für empfindliche Lasten
|
|
Nachteile VFI
• Wirkungsgrad 92–96 % (Energieverlust durch Doppelwandlung)
• Höhere Anschaffungskosten
• Mehr Abwärme
• Höherer Preis pro VA
|
|
Tipp: ECO-Modus — Moderne VFI-USV (z. B. Eaton 9PX, APC Smart-UPS On-Line,
Effekta AX-Serie) bieten einen optionalen ECO-Modus, der den Wirkungsgrad auf bis zu
99 % steigert, indem die Last bei guter Netzqualität direkt durchgeschleust
und nur bei Störungen auf den Wechselrichter umgeschaltet wird.
Empfehlung: USV bis 5000VA •
USV bis 10000VA — meist Online-VFI-Geräte.
Vergleichstabelle: Alle drei USV-Topologien
| Merkmal |
VFD (Offline) |
VI (Line-Interactive) |
VFI (Online) |
| Transferzeit |
4–20 ms |
2–6 ms |
0 ms |
| Spannungsstabilisierung |
Nein |
Ja (AVR) |
Ja (vollständig) |
| Frequenzstabilisierung |
Nein |
Nein |
Ja |
| Oberwellenfilterung |
Nein |
Teilweise |
Ja (vollständig) |
| Wirkungsgrad (Normalbetrieb) |
> 99 % |
95–98 % |
92–96 % |
| Generatortauglichkeit |
Nein |
Eingeschränkt |
Ja |
| Galvanische Trennung |
Nein |
Nein |
Ja |
| Preisniveau |
Niedrig |
Mittel |
Hoch |
| Empfohlene Anwendung |
Büro-PCs |
KMU-Server, NAS |
RZ, kritische IT |
Welche Topologie für welchen Anwendungsfall?
VFD — für:
Büro-PCs, externe Festplatten, Einzelarbeitsplätze ohne kritische Daten.
Netz in guter Qualität, Ausfall selten.
Budget-Segment: ab ca. 40 €.
|
|
VI — für:
KMU-Server, NAS, Switches, Telefonie, Kassensysteme.
Empfehlung für die meisten KMU-Anwendungen.
USV bis 3000VA im Shop.
|
|
VFI — für:
Rechenzentren, kritische Server, Medizintechnik, Industrie-SPS, Generatorbetrieb.
USV bis 5000VA und größer.
|
|
Häufige Fragen zu USV-Topologien
|
Ist eine Line-Interactive-USV ausreichend für einen Server?
|
|
Für kleine und mittlere Server in stabilem Netz: ja. Line-Interactive (VI) bietet
Spannungsstabilisierung und kurze Transferzeiten, die für heutige Server-Netzteile
(ATX, redundante PSUs) ausreichend sind. Für hochverfügbare Systeme (über
99,99 % Uptime) oder Industrie-Umgebungen empfiehlt sich VFI.
|
|
Was bedeutet ECO-Modus bei einer Online-USV?
|
|
Im ECO-Modus wird die Last bei guter Netzqualität direkt durch den passiven Bypass
gespeist (wie bei VFD). Bei Netzstörungen schaltet die USV innerhalb weniger
Millisekunden auf den Wechselrichter. Der Wirkungsgrad steigt auf bis zu 99 %,
der Schutz ist aber geringer als im klassischen VFI-Betrieb.
|
|
Kann ich eine Offline-USV durch eine Online-USV ersetzen?
|
|
Ja — eine Online-USV ist immer ein überlegener Ersatz. Achten Sie bei der
Dimensionierung darauf, dass der Leistungsfaktor der neuen USV zu Ihren Lasten passt.
Die Batterie der neuen USV kann (bei gleicher VA-Zahl) länger halten, da sie
nicht durch häufige AVR-Zyklen beansprucht wird. Details:
USV-Dimensionierung.
|
|
Welche Hersteller bieten Online-USV für KMU an?
|
|
Führende Anbieter: Effekta (AX-Serie, MH-Serie), Eaton
(5PX, 9PX), APC by Schneider Electric (Smart-UPS On-Line, Symmetra),
Multimatik. Für Rack-Umgebungen empfiehlt sich ein Blick auf
Teil 6: USV-Hersteller im Vergleich.
|
|
