Artikelserie USV-Knowhow · Teil 5 von 6 USV für Server und Netzwerk — Rack-USV, SNMP und automatischer Shutdown19"-Rack-USV · SNMP-Karten · NMC · Graceful Shutdown · APC PowerChute · NUT Serverraum · Rechenzentrum · Monitoring-Integration · PDU · Eaton IPM |
 Line-Interactive-USV (unten) im Serverschrank mit 19-Zoll-Server — Quelle: Wikimedia Commons (CC BY-SA) |
Rack-USV: Bauformen und Auswahlkriterien
Für Serverräume und Rechenzentren sind Rack-USV-Geräte in 19"-Bauform der Standard. Sie werden direkt in den Schrank eingebaut und ersparen wertvollen Bodenplatz. Die Einbauhöhe wird in Rack-Units (HE/U) gemessen:
| Einbauhöhe | Leistungsbereich | Typische Modelle | Einsatz |
|---|---|---|---|
| 1U | 500–3000 VA | APC SMT1500RMI2U, Effekta RM1000 | Netzwerk-Rack, kleiner Server |
| 2U | 1000–6000 VA | Eaton 5PX 3000, APC SMX3000RMI2U | Mittelgroßer Serverraum |
| 3–4U | 3000–20000 VA | Eaton 9PX, Effekta AX-Serie, APC SRT | Großer Serverraum, Edge-RZ |
| Modular (7U+) | ab 10 kVA | Eaton 9PX Modular, APC Symmetra, Effekta M-Serie | Rechenzentren, kritische Infrastruktur |
Wichtig bei Rack-USV: Das Gewicht ist erheblich — eine 3000-VA-Online-Rack-USV kann 25–50 kg wiegen. Immer prüfen, ob der Schrank die Traglast trägt. Schienenmontage-Sets (Rails) erleichtern Ein- und Ausbau. Empfehlung: USV bis 5000VA und USV bis 10000VA.

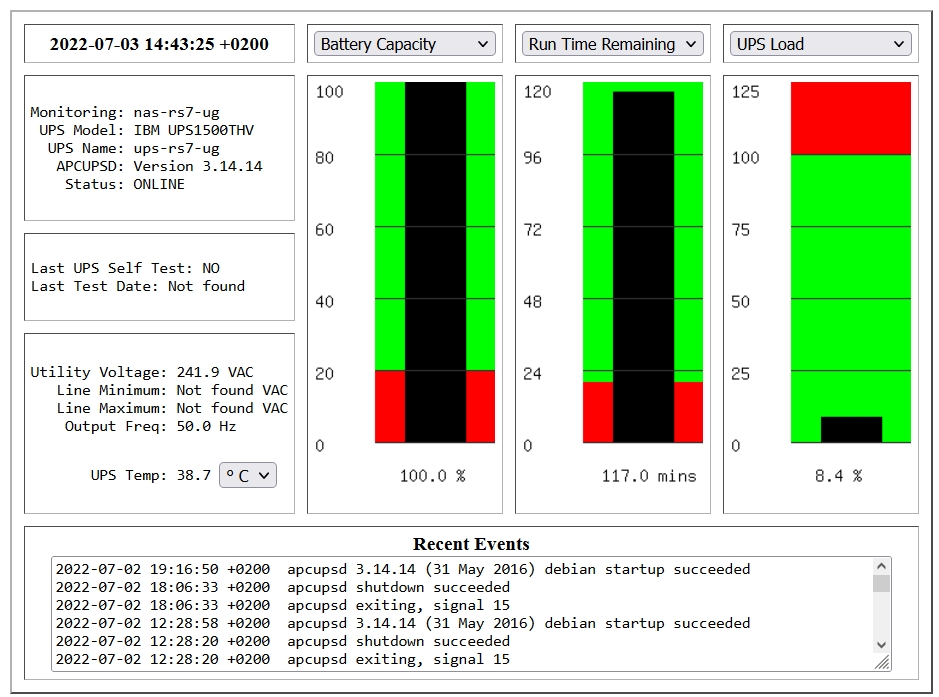

 Webinterface-Statusanzeige einer Line-Interactive-USV — Quelle: Wikimedia Commons (CC BY-SA) |
SNMP-Karten und Network Management Cards
Eine SNMP-Karte (Simple Network Management Protocol) oder Network Management Card (NMC) macht die USV netzwerkfähig. Über das Netzwerk können Status, Batteriestatus, Lastangaben und Alarme abgefragt werden — und im Notfall können Server automatisch heruntergefahren werden.
| Funktion | Beschreibung |
|---|---|
| SNMP v1/v2c/v3 | Integration in Monitoring-Systeme (Nagios, Zabbix, PRTG, Checkmk) |
| Web-Interface (HTTPS) | Browser-basierte Konfiguration und Statusabfrage |
| E-Mail-Alarme | Benachrichtigung bei Netzausfall, Batterie-Alarm, Überlast |
| Shutdown-Steuerung | Automatisches Herunterfahren von Servern über PowerChute/IPM/NUT |
| Messdaten-Logging | Langzeit-Aufzeichnung von Spannung, Strom, Frequenz, Batteriestatus |
| Modbus TCP | Industrie-Integration für SCADA, SPS, BMS |
Hersteller-spezifische NMC:
• APC by Schneider: AP9631/AP9635 (Network Management Card 2/3), steckt in AP-Schacht.
• Eaton: Network-M2 (Intelligent Power Module), SNMP-Karte für 5P/9PX/93PM.
• Effekta: SNMP-Adapter für AX- und MH-Serie, USB/RS232/SNMP-Karte.
• Universell: Externe SNMP-Adapter über USB oder serielle Schnittstelle (für ältere USV).
Automatischer Graceful Shutdown: Software im Vergleich
Damit Server bei Stromausfall sauber und datenverlustfrei heruntergefahren werden können, müssen USV und Server kommunizieren. Die Shutdown-Software läuft auf dem Server und hört auf Signale der USV (via USB, RS232 oder Netzwerk/SNMP).
| Software | Hersteller | OS-Support | Besonderheiten |
|---|---|---|---|
| APC PowerChute Business Edition | Schneider Electric | Windows, Linux, VMware | Kostenlos, Hypervisor-Integration, Scripting |
| Eaton Intelligent Power Manager (IPM) | Eaton | Windows, Linux, VMware, Hyper-V | Zentral für mehrere USV, REST-API |
| NUT (Network UPS Tools) | Open Source | Linux, *BSD, macOS, FreeNAS/TrueNAS | Client/Server-Architektur, herstellerunabhängig, 170+ Geräte |
| Effekta ViewPower | Effekta | Windows, Linux | Kostenlos, einfache Konfiguration |
| WinNUT-Client | Community | Windows | NUT-Client für Windows-Systeme |
Empfehlung für Virtualisierungsumgebungen: VMware ESXi, Proxmox VE und Hyper-V haben direkte Integrationen für APC PowerChute und Eaton IPM. Bei Netzausfall werden zuerst nicht-kritische VMs heruntergefahren, dann der Hypervisor — entsprechend der definierten Shutdown-Reihenfolge.
Monitoring-Integration: USV in Nagios, Zabbix, PRTG und Checkmk
USV-Geräte mit SNMP-Karte lassen sich in jedes professionelle Monitoring-System einbinden. Die wichtigsten SNMP-OIDs (Object Identifier) für USV:
| Parameter | APC MIB OID | Beschreibung |
|---|---|---|
| Batteriestatus | 1.3.6.1.4.1.318.1.1.1.2.1.1.0 | 1=normal, 2=low, 3=faulty |
| Restlaufzeit (min) | 1.3.6.1.4.1.318.1.1.1.2.2.3.0 | Timeticks / 100 |
| Batterie-Kapazität (%) | 1.3.6.1.4.1.318.1.1.1.2.2.1.0 | Prozent 0–100 |
| Netzausfall-Status | 1.3.6.1.4.1.318.1.1.1.4.1.1.0 | 1=online, 2=onBattery, 3=onBypass |
Fertige Monitoring-Templates existieren für alle gängigen Systeme: Checkmk (APC USV Plugin), Zabbix (Template UPS APC), PRTG (APC und Eaton UPS Sensor), LibreNMS (automatische Erkennung über SNMP). Eaton NMC-Karten unterstützen zusätzlich REST-API und MODBUS TCP für industrielle SCADA-Systeme.

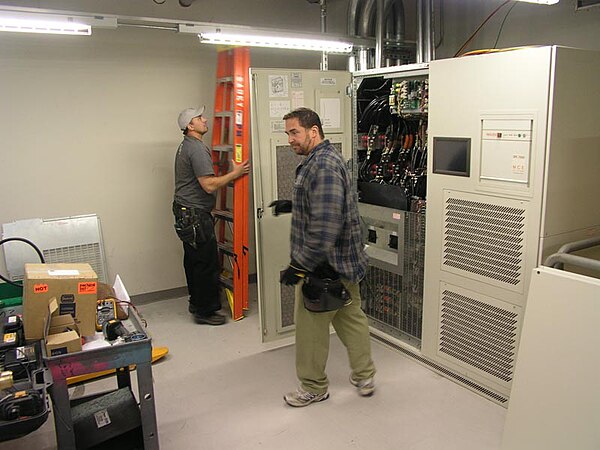

 500-kVA-USV-Anlage für Rechenzentren bei der Montage — Quelle: Wikimedia Commons (CC BY-SA) |
PDU: Intelligente Stromverteilung im Rack
Eine PDU (Power Distribution Unit) verteilt den Strom der USV auf einzelne Steckdosen im Rack. Intelligente PDU erwöglichen zusätzlich:
|
|
|
PDU-Empfehlung im Shop: Stromverteilungs-Einheiten PDU. Für vollständige Rack-Redundanz: USV + Redundanznetzteile in Servern + zwei unabhängige PDU (aus zwei USV-Systemen).
Häufige Fragen: USV für Server und Netzwerk
| Brauche ich für jeden Server eine eigene USV? |
| Nein — eine zentrale Rack-USV mit ausreichend VA versorgt alle Server im Rack. Vorteil: einfacheres Management, geringere Investition, weniger Wartungsaufwand. Nachteil: Single Point of Failure. Lösung: Zwei USV (N+1) für kritische Umgebungen. |
| Funktioniert NUT mit Effekta-USV? |
| Ja — viele Effekta-Geräte nutzen das Megatec/Q1-Protokoll (USB oder RS232), das von NUT über den Treiber blazer_usb oder blazer_ser unterstützt wird. Kompatibilität unbedingt vor Kauf über die NUT Compatibility List prüfen (networkupstools.org). |
| Was ist der Unterschied zwischen USB und SNMP-Verbindung zur USV? |
| USB/RS232: Direkte Verbindung, ein Server je USV. Kostenlos, keine Netzwerkkarte nötig. SNMP (NMC): Netzwerkanbindung, unbegrenzt viele Clients können abfragen, zentrales Monitoring, E-Mail-Alarme, Web-Interface. Für Serverräume mit mehreren Servern ist SNMP die professionelle Lösung. |
| Kann eine USV auch über eine SNMP-Karte Steckdosen schalten? |
| Einige USV-Modelle haben schaltbare Steckdosen-Gruppen, die über NMC einzeln oder sequentiell ein-/ausgeschaltet werden können. Dies ermöglicht priorisiertes Abschalten (erst unkritische Lasten) und gestaffeltes Hochfahren nach Netzwiederkehr (Vermeidung von Einschaltstromspitzen). |
|
