Artikelserie USV-Knowhow · Teil 4 von 6 USV-Akkus und Wartung — VRLA, Lithium-Ionen, Lebensdauer und AustauschBatterietechnologien im Vergleich · Wartungsintervalle · Hot-Swap · Entsorgung VRLA · AGM · Gel · Lithium-Ionen · Temperatureinfluss · Akkutausch |
|
Inhalt dieses Teils
|

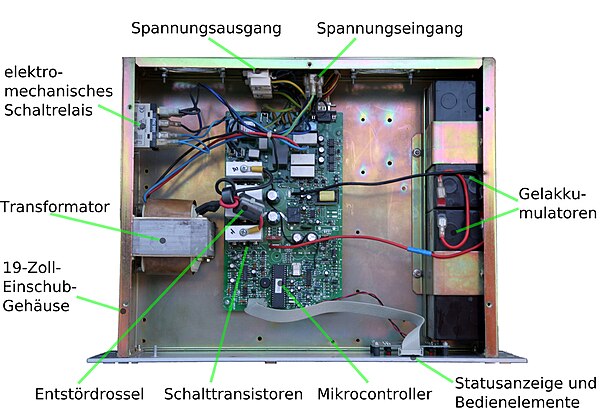

 Innenleben einer USV mit VRLA-Akkus und Elektronik — Quelle: Wikimedia Commons (CC BY-SA) |
Batterietechnologien: VRLA und Lithium-Ionen im Vergleich
Die große Mehrheit aller USV-Geräte arbeitet mit VRLA-Bleiakkus (Valve Regulated Lead Acid). Moderne Hochleistungs-USV setzen zunehmend auf Lithium-Ionen-Technologie. Beide Technologien haben ihre Berechtigung:
| Merkmal | VRLA-Bleiakku | Lithium-Ionen |
|---|---|---|
| Technologie | AGM oder Gel (VRLA) | LFP, NMC (je nach Hersteller) |
| Lebensdauer (25 °C) | 3–5 Jahre | 8–12 Jahre |
| Gewicht | Schwer | 60–70 % leichter |
| Energiedichte | Niedrig (30–50 Wh/kg) | Hoch (100–200 Wh/kg) |
| Ladegeschwindigkeit | 6–8 Stunden | 1–3 Stunden |
| Tiefentladungstoleranz | Gering (schädlich < 50 %) | Hoch (bis 80 % möglich) |
| Betriebstemperaturbereich | 0–40 °C | −20–60 °C |
| Anschaffungskosten | Niedrig | 2–3× höher |
| TCO (Total Cost of Ownership) | Höher (häufiger Tausch) | Niedriger (seltener Tausch) |
VRLA-Untertypen: AGM (Absorbent Glass Mat) — Standard-VRLA, günstig, bewährt. Gel — höhere Zyklenbestandigkeit, besser bei Tiefentladung, höherer Preis. Für USV-Anwendungen wird fast ausschließlich AGM eingesetzt.
Lebensdauer und Temperatureinfluss
Die Temperatur ist der wichtigste Einflussfaktor für die Lebensdauer von VRLA-Akkus. Als Referenz gilt 25 °C. Die Faustregel: Pro 10 °C über 25 °C halbiert sich die Lebensdauer.
| Umgebungstemperatur | Erwartete Lebensdauer | Bewertung |
|---|---|---|
| 20–25 °C | 4–5 Jahre | Optimal — klimatisierter Serverraum |
| 30 °C | 3–4 Jahre | Akzeptabel |
| 35 °C | 2–3 Jahre | Kritisch — Wartungsintervall kürzen |
| 40 °C | 1,5–2 Jahre | Kritisch — jährliche Prüfung |
Weitere Einflussfaktoren auf die Lebensdauer:
• Entladetiefe: Häufige Tiefentladungen (unter 50 %) schädigen VRLA-Akkus stark.
• Ladevolt: Überladen durch defekte Laderegelung führt zu Wasserverlust und Kapazitätsabfall.
• Zyklenanzahl: Jeder Lade-/Entladezyklus reduziert die Kapazität.
• Sulfatierung: Dauerhaft nicht geladene Akkus sulfatieren und verlieren dauerhaft Kapazität.
Wartungsintervalle und Prüfung
| Prüfung / Maßnahme | Intervall | Methode |
|---|---|---|
| Batteriestatus-Anzeige prüfen | Täglich / Automatisch | LCD-Display oder SNMP-Monitoring |
| Selbsttest auslösen | Wöchentlich / Automatisch | USV-interner Selbsttest (Standard-Feature) |
| Kapazitätstest unter Last | Jährlich | Discharge-Test, USV-Software oder manuell |
| Visuelle Inspektion (Schwellung, Auslaufen) | Jährlich | Sichtprüfung nach Öffnen des Gehäuses |
| Batterietausch | Alle 3–5 Jahre | Präventiv oder bei Kapazität < 80 % |
Monitoring-Software: Die meisten USV-Hersteller bieten kostenlose Software: APC PowerChute, Eaton Intelligent Power Manager (IPM), NUT (Network UPS Tools, Open Source). SNMP-fähige USV können in Monitoring-Systeme wie Nagios, Zabbix, PRTG oder Checkmk eingebunden werden. Details: Teil 5: USV für Server und Netzwerk.
Akkutausch: Hot-Swap und Schritt-für-Schritt
|
|
Schritt-für-Schritt: VRLA-Akku tauschen (Tower-USV)
| 1. Wartungsfenster festlegen, Nutzer informieren |
| 2. Angeschlossene Geräte geordnet herunterfahren (oder auf anderes Netz umschalten) |
| 3. USV ausschalten, Netzstecker ziehen |
| 4. Batteriefach öffnen (Schraubenzieher, Schutzhandschuhe tragen) |
| 5. Alte Batterie entnehmen (zuerst Minus-, dann Pluspol), auf Schwellung/Auslaufen prüfen |
| 6. Gleichen Typ und Kapazität einbauen (Pluspol zuerst anschließen) |
| 7. USV mit Netz verbinden, Ladung vor erstem Einsatz > 4 Stunden sicherstellen |
| 8. Batteriedatum im USV-System/Logbuch vermerken, Selbsttest durchführen |
Ersatzbatterien für gängige USV-Modelle (APC, Eaton, Effekta, Multimatik): USV-Batterien im Shop.

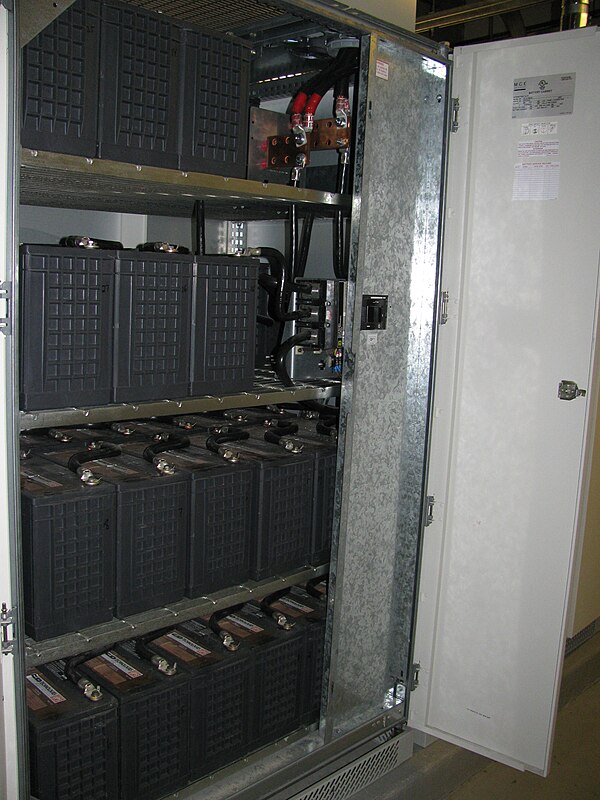

 Batterie-Erweiterungseinheit (Battery Cabinet) für große USV-Anlagen — Quelle: Wikimedia Commons (CC BY-SA) |
Intelligentes Batteriemanagement: ABM, 3-Stufen-Laden und Echtzeitmessung
Moderne USV-Anlagen gührlicher Hersteller verwenden fortschrittliche Ladetechnologien, die weit über einfaches Konstantstromladen hinausgehen. Das bekannteste System ist Eaton ABM® (Advanced Battery Management), das die Lebensdauer der Akkus laut Herstellerangaben um bis zu 50 % verlängern kann.
| Phase | Lademethode | Ziel | Nutzen |
|---|---|---|---|
| Phase 1 Bulk-Laden |
Konstantstrom (CC) | Schnelles Aufladen auf ~80 % | Schnelle Wiederherstellung der Nennkapazität |
| Phase 2 Absorptionsladen |
Konstantspannung (CV) | Aufladen auf 100 % ohne Überladen | Schont Elektroden, reduziert Gasbildung |
| Phase 3 Erhaltungsladen |
Pulsstrom-Erhaltungsladung | Kapazitätserhalt ohne Dauerstress | Bis zu 50 % längere Lebensdauer (Eaton ABM®) |
Ähnliche Systeme bieten APC (Smart-UPS-Ladetechnologie) und Effekta (automatische Ladesteuerung in der AX-/MH-Serie). Allen gemeinsam ist die Echtzeitmessung der Batteriekapazität — die USV berechnet die tatsächliche Restlaufzeit dynamisch statt mit fixen Tabellenwerten. Achten Sie beim Kauf auf folgende Angaben im Datenblatt:
| Datenblattangabe | Bedeutung | Richtwert gut |
|---|---|---|
| Typische Batterielaufzeit | Laufzeit bei 50 % Last (nicht 100 %) | > 10 Minuten bei Halbast |
| Ladezeit (Recharge Time) | Zeit bis 90 % Kapazität nach Vollentladung | < 4 Stunden |
| Batterie-Design-Lebensdauer | Herstellerangabe bei 20 °C (nicht Betriebslebensdauer) | 3–5 Jahre (VRLA), 7–10 Jahre (Li-Ion) |
| Hot-Swap fähig | Batterie wechselbar ohne Shutdown der Last | Ja (Pflicht für Server-Umgebungen) |
Entsorgung und Recycling
VRLA-Bleiakkus unterliegen der Batterieverordnung (BattV) bzw. seit 2023 der EU-Batterieverordnung (EU 2023/1542). Sie dürfen nicht im Hausmüll entsorgt werden. Korrekte Entsorgungswege:
• Händler-Rücknahme: Beim Kauf neuer Akkus nehmen wir alte zurück (gesetzliche Pflicht).
• Wertstoffhof: Kommunale Sammelstellen für Gefahrgut.
• Fachentsorgung: Spezialisierte Recycling-Unternehmen für große Mengen.
• Kein Versand ohne UN 2794/UN 3480-Kennzeichnung: Bleiakkus und Li-Ion-Akkus sind Gefahrgut (ADR/IATA).
Häufige Fragen zu USV-Akkus
| Kann ich eine andere Akkugröße einbauen? |
| Nein — die USV-Laderegelung ist auf eine spezifische Batteriekapazität ausgelegt. Ein zu großer Akku wird nicht vollständig geladen; ein zu kleiner überladen. Immer identischen Typ (Spannung, Kapazität in Ah, Bauform) verwenden. Bei Unsicherheit: Hersteller-Herstellerkompatibilitätsliste prüfen. |
| Wie erkenne ich einen defekten USV-Akku? |
| Typische Anzeichen: Alarm-LED oder Warn-Ton an der USV, deutlich kürzere Laufzeit als normal, Batterie nimmt keine Ladung mehr an, geschwollenes oder ausgelaufenes Gehäuse, SNMP-Alarm „Battery needs replacement“. Bei Lithium-Ionen-USV meldet das BMS (Battery Management System) Zellfehler. |
| Lohnt sich eine Lithium-Ionen-USV für KMU? |
| Ja — bei einer Laufzeit von über 5 Jahren ist der TCO einer Li-Ion-USV trotz höherem Kaufpreis günstiger, da kein Akkutausch nach 3–4 Jahren anfällt. Zusätzlich: schnelleres Laden (wichtig bei häufigen Ausfällen), geringeres Gewicht für Rack-Umgebungen. Höhere Betriebstemperaturtoleranz für nicht klimatisierte Räume. |
|
