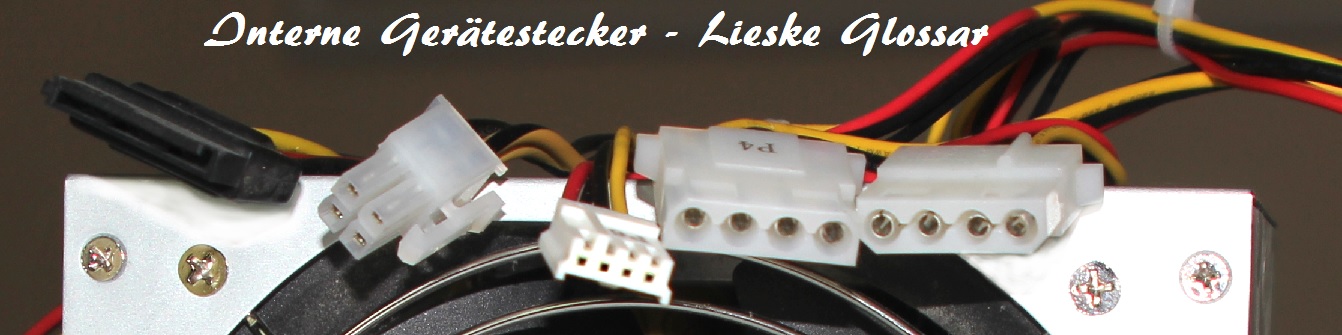

Interne Gerätestecker im PC — ATX, Molex, S-ATA und PCI-E
Wie das Netzteil Mainboard, Festplatten, Lüfter und Grafikkarte versorgt
Innerhalb des PC-Gehäuses verteilt das ATX-Netzteil (PSU) die drei Standardspannungen
(3,3 V, 5 V, 12 V) auf die einzelnen Komponenten — jeweils mit einem spezifischen Steckverbinder.
Vier Bauformen dominieren den modernen PC:
Die vier internen Stromstecker
ATX 24-Pin
Hauptanschluss zwischen PSU und Mainboard. Liefert +3,3 V, +5 V, +12 V, −12 V und Standby. 20+4 abtrennbar.
Details ATX →
|
|
Molex 4-Pin
Klassischer Peripherie-Anschluss (5 V gelb, 12 V rot, GND schwarz). Heute für Lüfter, LED-Strips, Pumpen.
Details Molex →
|
|
S-ATA Power 15-Pin
L-förmiger Flachstecker für SSDs und HDDs. Liefert 3,3 V, 5 V und 12 V plus Hot-Plug-Erkennung.
Details S-ATA →
|
|
|
PCI-E 6/8-Pin & 12VHPWR
Zusätzliche Stromversorgung für Grafikkarten. 6-Pin (75 W), 8-Pin (150 W), 12VHPWR (bis 600 W).
Details PCI-E →
|
|
Direkter Vergleich
| Stecker |
Pins |
Spannungen |
Hauptanwendung |
| ATX 24-Pin | 24 (20+4) | +3,3 / +5 / +12 / −12 / +5VSB | Mainboard-Hauptstromversorgung |
| EPS 4+4 | 8 | +12 V | CPU-Stromversorgung (separat zum 24-Pin) |
| Molex 4-Pin | 4 | +5 / +12 V | Lüfter, LED-Strips, alte HDDs |
| S-ATA Power | 15 | +3,3 / +5 / +12 V | SSDs, HDDs, Hot-Plug-Schacht |
| PCI-E 6/8-Pin | 6 / 8 / 6+2 | +12 V | Grafikkarten bis 225 W |
| 12VHPWR / 12V-2×6 | 12 + 4 Sense | +12 V | High-End-GPUs (RTX 4090+) bis 600 W |
Typische Verkabelung im modernen PC
|
Vom Netzteil ausgehend:
- 1× ATX 24-Pin → großer Anschluss am Rand des Mainboards
- 1× oder 2× EPS 4+4 → CPU-Stromversorgung an der oberen Mainboard-Kante
- 1× bis 4× PCIe 6/8-Pin oder 1× 12VHPWR → Grafikkarte (je nach Leistungsklasse)
- 2× bis 6× S-ATA Power → SSDs, HDDs, optische Laufwerke
- 1× bis 2× Molex 4-Pin → Lüftercontroller, LED-Strips, RGB-Hubs (falls verbaut)
Faustregel für Netzteil-Auswahl: Geräteleistung + 30 % Reserve. Für Single-GPU-Gaming-PCs reichen
650–850 W; für RTX 4090 / Workstations werden 1.000 W oder mehr empfohlen.
|
