Molex 4-Pin Stecker — der Klassiker der PC-Stromversorgung
+5 V und +12 V für Lüfter, ältere HDDs, optische Laufwerke und LED-Strips
Der Molex 4-Pin Stecker — offiziell Molex Mini-Fit Jr. Serie 8981 / 9450 — ist einer der ehrlich gesagt langlebigsten Steckverbinder in der PC-Geschichte. Seit den 1990er Jahren versorgt er Festplatten, optische Laufwerke, Lüfter und heute fast nur noch LED-Strips, Lichteffekte und Aftermarket-Pumpen mit Strom. Sein Vorteil: vier nebeneinander liegende, robuste Crimpkontakte mit 11 A pro Pin, klare Polarität durch asymmetrisches Gehäuse, hohe Kontaktqualität auch nach hunderten Steckzyklen.
Mit dem Wechsel auf S-ATA-Stromstecker (ab 2003) wurde Molex an Festplatten weitgehend abgelöst — bei modernen Mainboards und Netzteilen ist er aber immer noch in 2–4 Strangabgängen vertreten.
Technische Eckdaten
| Eigenschaft | Wert |
|---|---|
| Bauform | Molex Mini-Fit Jr. 8981 (PSU-Seite) / 9450 (Geräteseite) |
| Polzahl | 4 (1 Reihe, asymmetrische Gehäuseform) |
| Nennstrom pro Pin | 11 A (Mini-Fit Jr. Standard) |
| Spannungen | +5 V (rote Ader) und +12 V (gelbe Ader) |
| Aderfarben (PSU-Standard) | gelb +12V, schwarz GND, schwarz GND, rot +5V |
| Steckzyklen | mind. 30 (laut Norm), praktisch > 200 |
| Kompakte Variante | Mini-Molex (Berg-Stecker für Disketten-Laufwerke) |
Pinbelegung des 4-Pin-Steckers
Der Stecker hat eine asymmetrische Gehäuseform mit abgeschrägten oberen Ecken — das macht polungsverkehrtes Stecken mechanisch unmöglich. Die vier Pins sind in einer Reihe angeordnet. Bei Blick auf den Stecker (PSU-Seite) von vorn:
| Pin | Aderfarbe | Funktion | Spannung |
|---|---|---|---|
| 1 (links) | Gelb | +12 V | +12 V |
| 2 | Schwarz | GND | 0 V |
| 3 | Schwarz | GND | 0 V |
| 4 (rechts) | Rot | +5 V | +5 V |
💡 Merkhilfe Aderfarben: Schaut man von vorn auf den Stecker, gilt „gelb außen links, rot außen rechts, schwarz dazwischen“. Bei mehreren Molex-Strangabgängen am Netzteil sind die Adern immer gleich angeordnet — verwechselt man Lüge eine Polung, brennen sehr schnell die LEDs oder Halbleiter.
Mini-Molex (Berg-Stecker) für Disketten-Laufwerke
Der Mini-Molex (auch Berg-Stecker, AMP/Molex 5-Pin-Variante) war jahrzehntelang die Stromversorgung für 3,5"-Diskettenlaufwerke. Die Bauform ist deutlich kleiner als der 4-Pin-Standard-Molex, die Pinbelegung ist:
- Pin 1: +5 V (rot)
- Pin 2: GND (schwarz)
- Pin 3: GND (schwarz)
- Pin 4: +12 V (gelb)
In modernen PCs ist Mini-Molex praktisch ausgestorben — manche Lüftersteuerungen und Lüftervariometer verwenden ihn aber noch. Adapter Standard-Molex → Mini-Molex sind handelsüblich.
Wo kommt Molex heute noch zum Einsatz?
Auch wenn SATA-Stromstecker bei Festplatten und SSDs den Markt dominiert: Molex ist nach wie vor an vielen Stellen im PC und in der Industrie präsent.
|
|
|
|||
|
|
|
Adapter und Y-Verteiler
Für ältere Netzteile mit vielen Molex-, aber wenigen SATA-Power-Strangabgängen sind Adapter weit verbreitet. Die wichtigsten:
- Molex → SATA-Power: standardmäßig für SSDs/HDDs, ohne 3,3 V (s. SATA-Stromstecker)
- Molex Y-Splitter: 1 Eingang → 2 Ausgänge, für mehrere Lüfter oder LED-Strips am selben Strang
- Molex → 3-Pin-Lüfter: liefert 12 V dauerhaft (kein PWM)
- Molex → PCI-E 6-Pin: Notlösung für ältere GPUs — nur bis 75 W zusätzlich. Bei mehr Strom unbedingt natives PCIe-Kabel verwenden
- Molex → Mini-Molex: für alte Floppy-/Disketten-Laufwerke

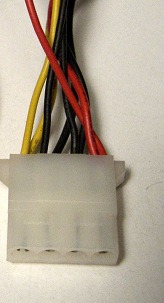

Bildquelle Hauptbild: „Molex1“ von Rosco / MrBurns, Wikimedia Commons, lizenziert unter CC BY-SA 2.0 DE.
Passende Produkte im Shop
|
|
|
Häufig gestellte Fragen
Sind heute noch Molex-Anschlüsse nötig?
In modernen Builds nur selten. Für LED-Strips, 3-Pin-Lüfter ohne PWM und einige Aftermarket-Pumpen ist Molex aber weiter relevant. Achten Sie beim Netzteilkauf auf mindestens 2 Molex-Abgänge, falls Beleuchtung geplant ist.
Kann ich einen Molex-Stecker verkehrt einstecken?
Mechanisch nicht. Die Gehäuseform ist asymmetrisch (zwei abgeschrägte Ecken), nur in eine Richtung steckbar. Trotzdem mit Vorsicht arbeiten — bei robusten Adern hat schon mancher den Stecker mit Gewalt falsch reingedrückt.
Wieviel Strom darf ein Molex-Strang ziehen?
Pro Pin sind 11 A spezifiziert. Für 12 V (1 Pin) sind das also 132 W, für 5 V (1 Pin) 55 W. Bei längeren Y-Ketten unbedingt auf den Aderquerschnitt achten — 18 AWG (0,82 mm²) ist Standard.
Funktioniert Molex auch mit 3-Pin-Lüftern?
Ja, mit Adapter. Allerdings entfällt dann die Drehzahlregelung über das Mainboard — der Lüfter läuft mit voller Drehzahl. Wer leise PCs baut, sollte Lüfter direkt ans Mainboard anschließen.
