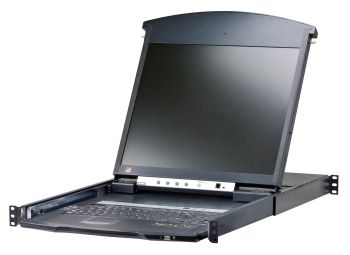

Aten KL1508AIM D
KL1508AiM KVM Over IP Switch 8 Port 43 cm LCD VGA PS/2-USB Deutsch content_copy

Der KVM-Switch KL1508Ai ist ein LCD-KVM-Switch in Doppelschienen-Ausführung, der es ermöglicht, bis zu 8 Computer von einer einzigen Konsole (Tastatur, Monitor und Maus) aus zu steuern. Er besitzt einen eingebauten LCD-Bildschirm, eine vollwertige Tastatur und Touchpad und ist in einem 1U-Einschub für 19-Zoll-Schränke in einem ausziehbaren Gehäuse montiert.
Der LCD-Monitor und das Tastaturmodul mit Touchpad lassen sich unabhängig voneinander aus dem Schrank herausziehen. Um mehr Platz im Rechenzentrum zu schaffen, kann das Tastaturmodul mit Touchpad eingeschoben werden, während der schlanke LCD-Bildschirm zur Überwachung der Computer ausgeklappt und flach anliegend am Schrank bleibt – so kann die Aktivität der Computer bequem überwacht werden.
Der KL1508Ai gibt lokalen und entfernten Sysops die Möglichkeit, über ein IP-Netzwerk mehrere Computer zu überwachen und zu steuern. Weil er das TCP/IP-Protokoll zur Kommunikation verwendet, kann der KL1508Ai von einem beliebigen Computer im LAN, WAN oder Internet bedient werden – unabhängig davon, ob er im selben Raum, am anderen Ende der Straße oder auf einem anderen Kontinent steht.
Die kompakt und dicht angeordneten RJ-45-Buchsen für Kat. 5e/6-Netzwerkkabel sorgen für eine platzsparende, effiziente Kabelführung. Gleichzeitig gewährleistet die Verwendung von KVM-Adapterkabeln den Anschluss der unterschiedlichsten Rechner, wie PCs, Mac oder Sun und sogar serieller Geräte innerhalb der gleichen Installation.
Außerdem besitzt das Gerät auf seiner Rückseite Anschlüsse für eine externe Tastatur und Maus sowie einen Monitor, sodass Sie den Switch auch über eine lokale Konsole steuern können. Ferner ist das Gerät mit einem externen USB-Mausport am Tastaturmodul ausgestattet, damit Sie bei Bedarf anstelle des Touchpads auch eine externe Maus verwenden können.
Zu den erweiterten Eigenschaften gehört die Miniaturbilddarstellung Panel Array Mode™, mit der Sie das Bild von bis zu 8 Computern gleichzeitig anzeigen können, sowie das Nachrichtenboard, über das angemeldete Benutzer in Echtzeit praktisch untereinander kommunizieren können – egal, wo sie sich auf unserem Planeten befinden. Der KL1508Ai ist die ideale Lösung zur Verwaltung Ihres Server-Raums.
HardwareExklusive LED Beleuchtung - entwickelt von ATEN zur Beleuchtung der Tastatur und des Touchpad für Sichtbarkeit bei schlechten Lichtverhältnissen
Integrierte KVM-Konsole mit 17- bzw. 19-Zoll-LCD-Bildschirm mit LED-Hintergrundbeleuchtung in Doppelschienen-Ausführung
Eine einzige Konsole steuert bis zu 8 Computer
Reihenschaltung von bis zu 15 weiteren KVM-Switches zur Steuerung von maximal 128 Computern*
Ein Bussystem für KVM-Zugriff auf die Gegenstelle über IP
Platzsparende RJ-45-Buchsen und Kat. 5e-/6-Verkabelung
KVM-Adapterkabel mit automatischer Signalkonvertierung ermöglichen flexiblere Anschlusskombinationen (PS/2, USB, Sun und seriell), um sämtliche Computerarten steuern zu können
Zusätzlicher Konsolport – verwalten Sie die am LCD-KVM-Switch angeschlossenen Computer auch über eine externe Konsole (Monitor, USB- oder PS/2-Tastatur und USB- oder PS/2-Maus)
Unterstützt zahlreiche Plattformen: PC, Mac, Sun und seriell
Unterstützt eine externe USB-Maus
Das Doppelschienen-Gehäuse ist etwas weniger hoch, als ein 1U-Schacht und findet daher bequem in einem freien Einschub im 19-Zoll-Schrank Platz
Doppelschienensystem – der LCD-Bildschirm lässt sich unabhängig vom Tastatur-/Touchpadmodul ausziehen
LCD-Modul bis 120° drehbar zum Einstellen eines ergonomischen Blickwinkels
Konsolarretierung – arretiert die eingeschobene Konsole in einer sicheren Position, wenn sie nicht benutzt wird
Der LCD-Ein-/-Aus-Schalter hilft dabei, Strom zu sparen und verlängert die Lebensdauer des Displays
Überragende Videoqualität – unterstützt Videoeingangsauflösungen bis zu 1920 x 1200 bei 60 Hz** bis zu 30 Meter, 1600 x 1200 bei 60 Hz bis zu 40 Meter und 1280 x 1024 bei 75 Hz bis zu 50 Meter
Optionale Rack Montagesets einschließlich einfacher Installationsoptionen erhältlich

• Kompatible KVM-Switches: KH1508A/KH1516A, ACS1208A/ACS1216A, CS1708A/CS1716A
** Mit KVM Adapterkabel Serie KA71xx oder KA75xx; bitte prüfen Sie auf dem Typenschild, ob es sich um die FHD-Version handelt.
VerwaltungBis zu 64 Benutzerkonten
Bis zu 32 gleichzeitige Anmeldungen
Sitzung beenden – Administratoren können laufende Sitzungen beenden
Adapter-ID – speichert die Portinformationen, damit der Administrator nach dem Umstecken der Server an andere Ports die Adapter und den Switch nicht neu konfigurieren muss.
Portfreigabe - ermöglicht den gemeinsamen Zugriff von mehreren Benutzern auf denselben Server
Ferngesteuertes Ein- und Ausschalten über Power Over the Net™-Geräte
Integration mit der ATEN CC2000 Management-Software
Unterstützt Ereignisprotokollierung und Windows-Protokollserver
Lokales Protokollereignis
Firmwareaktualisierung möglich
IPv6-kompatibel
Einfach zu handhabende BenutzerschnittstelleEinfache Computerauswahl über Drucktasten, Hotkeys, Bildschirmmenü (OSD) oder grafische Benutzerschnittstelle in Web-Browser
Einheitliche, mehrsprachige Benutzerschnittstelle für lokale Konsole, Web-Browser und Anwendungsprogramme – geringere Einarbeitungszeiten und erhöhte Produktivität
Multiplattform-kompatibel (Windows, Mac OS X, Linux, Sun)
Unterstützt die gängigsten Web-Browser: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
Benutzerschnittstelle über Web-Browser ermöglicht Administratoren die Systemverwaltung ohne vorherige Java-Installation
Miniaturbilddarstellung (Panel Array Mode™)
Tastatur-Broadcast-Funktion* – Tasteneingaben können an alle angeschlossenen Server gleichzeitig gesendet werden

• Nur über die lokale Konsole
Erhöhte SicherheitFernauthentifizierung möglich: RADIUS, LDAP, LDAPS und MS Active Directory
Unterstützt TLS 1.2-Datenverschlüsselung sowie RSA-Zertifikate mit 2048 Bit, um das Benutzerprotokoll im Browser zu sichern
Flexible Verschlüsselungstechnik ermöglicht beliebige Kombinationen aus 56-Bit- DES, 168-Bit-3DES, 256-Bit-AES, 128-Bit-RC4 oder Zufällig zur unabhängigen Verschlüsselung der Tastatur-/Maus und Grafiksignale
Unterstützt IP-/MAC-Filter zur erhöhten Sicherheit
Konfigurierbare Benutzer- und Gruppenzugriffsrechte für Serverzugriff und -steuerung
Virtueller Desktop der GegenstelleBildqualität und Grafiktoleranz zur Optimierung der Datenübertragungsgeschwindigkeit einstellbar, Monochrom-Bilddarstellung, Schwellwert- und Rauschpegeleinstellung zur Komprimierung der Übertragungsbandbreite für Situationen, bei denen weniger Bandbreite zur Verfügung steht
Virtueller Desktop der Gegenstelle als Vollbild oder skaliert darstellbar
Die Nachrichtenboard-Funktion ermöglicht es den angemeldeten Benutzern, miteinander zu kommunizieren
Mouse DynaSync™ - synchronisiert die lokalen und entfernten Mauszeigerbewegungen
Bildschirmtastatur mit Sonderzeichen für zahlreiche Sprachen
Zugriff auf BIOS-EbeneUnterstützte Tastatursprachen: Unterstützte Sprachen für Tastatur: Englisch (US); Englisch (GB); Französisch; Deutsch; Deutsch (Schweiz); Griechisch; Italienisch; Japanisch; Ungarisch; Koreanisch; Spanisch; Schwedisch; Chinesisch traditionell; Russisch
Lieferumfang1x KVM-Switch KL1508Ai mit Doppelschienen-LCD-Konsole
1x LIN2-418K-E12G Netzkabel
1x Standard-Rackmontagekit
1x LIN5-04A2-J11G Kabel zur Firmwareaktualisierung
1x Erweiterungssatz
1x Benutzerhandbuch
FunctionKL1508AiMKL1508AiN
Konsolenverbindungen
Lokal1 (Share Remote Bus)1 (Share Remote Bus)
Extern11
Computerverbindungen
Direkt88
Maximum128 (via Daisy-Chain)128 (via Daisy-Chain)
PortauswahlOSD, Schnelltaste, DrucktastenOSD, Schnelltaste, Drucktasten
Anschlüsse
Konsolenports2 x USB-Typ-A-Buchse (Weiß)
1 x 6-polige Mini-DIN-Buchse (Lila)
1 x 6-polige Mini-DIN-Buchse (Grün)
1 x HDB-15-Buchse (Blau)2 x USB-Typ-A-Buchse (Weiß)
1 x 6-polige Mini-DIN-Buchse (Lila)
1 x 6-polige Mini-DIN-Buchse (Grün)
1 x HDB-15-Buchse (Blau)
Externe-Maus-Port1 x USB-Typ-A-Buchse1 x USB-Typ-A-Buchse
KVM-Ports8 x RJ-45 Buchse8 x RJ-45 Buchse
Daisy-Chain-Ports1 x DB-25 Stecker1 x DB-25 Stecker
PON1 x RJ-45 Buchse1 x RJ-45 Buchse
Firmware-Aktualisierung1 x RJ-11 Buchse1 x RJ-11 Buchse
LAN-Ports1 x RJ-45 Buchse1 x RJ-45 Buchse
Stromversorgung1 x IEC 60320/C141 x IEC 60320/C14
Schalter
Portauswahl8 x Drucktaste8 x Drucktaste
Stationsauswahl2 x Drucktaste2 x Drucktaste
Reset1 x Halb eingelassene Drucktaste1 x Halb eingelassene Drucktaste
Firmware-Aktualisierung1 x Schiebeschalter1 x Schiebeschalter
Stromversorgung1 x Kipphebel1 x Kipphebel
LCD-Stromversorgung1 x Drucktaste1 x Drucktaste
LCD-Anpassung4 x Drucktaste4 x Drucktaste
LEDs
Online8 (Grün)8 (Grün)
Ausgewählt8 (Orange)8 (Orange)
Stationsauswahl2 x 7 Segmente (Orange)2 x 7 Segmente (Orange)
Verbindung1 (Grün)1 (Grün)
10/100/1000 Mb/snicht-FHD: 10/100 Mbps (Orange / Grün)
FHD: 100/1000 Mbps (Orange / Grün)nicht-FHD: 10/100 Mbps (Orange / Grün)
FHD: 100/1000 Mbps (Orange / Grün)
Stromversorgung1 (Blau)1 (Blau)
LCD-Stromversorgung1 (Orange)1 (Orange)
Sperre1 x Num-Taste (Grün)
1 x Feststelltaste (Grün)
1 x Rollen-Taste (Grün)1 x Num-Taste (Grün)
1 x Feststelltaste (Grün)
1 x Rollen-Taste (Grün)
Video
Lokal1600 x 1200 bei 60 Hz (nicht-FHD-Version)
1920 x 1200 bei 60 Hz (FHD-Version)1600 x 1200 bei 60 Hz (nicht-FHD-Version)
1920 x 1200 bei 60 Hz (FHD-Version)
ExternFHD: 1920 x 1200 bei 60 Hz
Nicht-FHD: 1600 x 1200 bei 60 HzFHD: 1920 x 1200 bei 60 Hz
Nicht-FHD: 1600 x 1200 bei 60 Hz
Panelspezifikationen
LCD Modul43,2 cm ( 17 Zoll ) TFT-LCD48,3 cm ( 19 Zoll ) TFT-LCD
Auflösung1280 x 1024 bei 75 Hz1280 x 1024 bei 75 Hz
Pixelabstand0,264 mm x 0,264 mm0,294 mm x 0,294 mm
Reaktionszeit5 ms5 ms
Betrachtungswinkel170° (H), 160° (V)170° (H), 160° (V)
Unterstützungsfarbe16,7 Millionen Farben16,7 Millionen Farben
Kontrastverhältnis1000:11000:1
Luminanz250 cd/m²250 cd/m²
Emulation
Tastatur / MausPS/2; USBPS/2; USB
Suchintervall1–255 Sek.1–255 Sek.
Nenneingangsleistung100–240 V Wechselspannung, 50-60 Hz, 1 A100–240 V Wechselspannung, 50-60 Hz, 1 A
Stromverbrauch110 V Wechselspannung, 21,1 W, 110 BTU/h
220 V Wechselspannung, 22,2 W, 115 BTU/h
Hinweis:
Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an.
Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.110 V Wechselspannung, 24,3 W, 125 BTU/h
220 V Wechselspannung, 24,5 W, 126 BTU/h
Hinweis:
Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an.
Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
Umgebung
Betriebstemperatur0 - 40°C0 - 40°C
Aufbewahrungstemperatur-20 - 60°C-20 - 60°C
Feuchtigkeit0–80% relative Luftfeuchte, nicht kondensierend0–80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetallMetall
Gewicht15,23 kg (33,55 lb)15,39 kg (33,9 lb)
Abmessungen (L x B x H)48,00 x 70,12 x 4,40 cm
(18,9 x 27,61 x 4,4 cm ( 1,7 Zoll ))48,00 x 70,12 x 4,40 cm
(18,9 x 27,61 x 4,4 cm ( 1,7 Zoll ))



Anschlüsse und Schnittstellen
Anzahl VGA (D-Sub) Anschlüsse	1
Weitere Anschlüsse	1x DB-25 1x RJ-11
Tastatur Porttyp	USB, PS/2
Maus-Porttyp	USB, PS/2
Video Porttyp	VGA
Anzahl RJ-45-Anschlüsse	10
Menge USB 2.0-Anschlüsse	3
Betriebsbedingungen
Betriebstemperatur	0 - 40 °C
Temperaturbereich bei Lagerung	-20 - 60 °C
Bildschirm
Bildschirmdiagonale	43,2 cm (17")
Display-Auflösung	1280 x 1024 Pixel
Display	LCD
Helligkeit	250 cd/m²
Kontrastverhältnis	1000:1
Bildwinkel, horizontal	170°
Bildwinkel, vertikal	160°
Pixel Abstand	0,264 x 0,264 mm
Displaytyp	TFT
Reaktionszeit	5 ms
On-Screen-Display (OSD)
Energie
Netzteil Eingansgsspannung	100 - 240 V
Netzteilfrequenz	50/60 Hz
Eingangsstrom	1 A
Gewicht und Abmessungen
Breite	701,2 mm
Höhe	44 mm
Tiefe	480 mm
Gewicht	15,2 kg
Lieferumfang
Mitgelieferte Kabel	AC, KVM
Schnellinstallationsanleitung
Betriebsanleitung
Rackmontageset
Systemanforderung
Unterstützt Windows-Betriebssysteme
Unterstützt Mac-Betriebssysteme
Unterstützte Linux-Betriebssysteme
Tastatur
Tastatursprache	Deutsch
Tastaturaufbau	QWERTZ
Integriertes Touchpad
Kurzbefehle
Technische Daten
Display-Diagonale	17"
Audio Ausgänge je Konsole	Ohne
TP Netzwerk	RJ45 x1
Anzahl CPU	8
Videoausgänge je Konsole	VGA x1
Länge Verpackung	0,833m
Breite Verpackung	0,668m
Glasfaser Netzwerk	Ohne
Typ 2	8-Port VGA KVM
Bauform	Rack-Mount
Peripherie Eingänge je CPU	Über Adapterkabel
Höhe Verpackung	0,135m
Audio je CPU	Ohne
Verpackungsvolumen	0,0751m³
Auflösung integriertes Display	1280x1024
Tastaturlayout	DE (Deutsch)
Bildschirm-Anschlüsse je Konsole	1
Anzahl Konsolen	1x extern + 1x (integriert)
Max. Auflösung	1920x1200 / 60Hz
Video Eingänge je CPU	RJ45 x1 (VGA über Adapterkabel)
Gewicht	18,890kg
Peripherie Ausgänge je Konsole	USB-Maus für integrierte Konsole x1, USB-A Buchse x2, PS/2 für externe Konsole x2
Typ 1	KVM over IP Switch mit Display
Datenrate	480Mb/s
Audio Lautsprecher
Mit USB HUB
Erweiterung (Daisy Chain oder Kaskadierung)
Audio Mikrofon
Technische Details
Material	Metall
Produktfarbe	Schwarz
Relative Luftfeuchtigkeit in Betrieb	0 - 80%
KVM switch-Anschlussanzahl	8
Maximale Auflösung	1920 x 1200 Pixel
Anzahl der Computer	128
Verkabelungstechnologie	10/100/1000
Auto-Scanverzögerung (min.)	1 s
Auto-Scanverzögerung (max.)	255 s
Konformitätsbescheinigungen	RoHS
Rack-Kapazität	1U
Eingebaute KVM-Umschaltung
Rack-Einbau
Verkettung
Bildschirm-Anschluss
Ein-/Ausschalter
LED-Anzeigen
Schaltknopf

---
