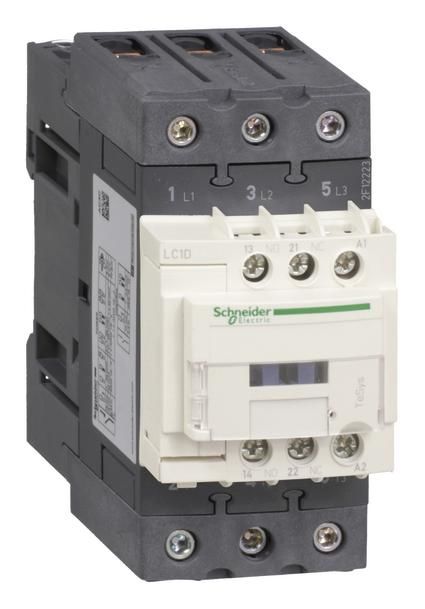

Schneider Electric LC1D40AX7 Schneider Schütz TeSys 3p AC3 440VAC

Schütz TeSys LC1D, 3p, AC-3 440 V AC. Baureihe: TeSys - Produktname: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: <= 300 V DC für Hauptstromkreis, <= 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 40 A (<= 60 °C) bei <= 440 V AC AC-3 für Hauptstromkreis, 60 A (<= 60 °C) bei <= 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 11 kW bei 220...230 V AC 50/60 Hz, 18.5 kW bei 380...400 V AC 50/60 Hz, 22 kW bei 415...440 V AC 50/60 Hz, 22 kW bei 500 V AC 50/60 Hz, 30 kW bei 660...690 V AC 50/60 Hz - Motorleistung (HP): 10 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 10 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 30 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 30 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 5 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - Konventioneller thermischer Strom in freier Luft (Ith): 10 A bei <= 60 °C für Signalschaltkreis, 60 A bei <= 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1, 800 A bei 440 V für Hauptstromkreis gemäß IEC 60947 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 165 A <= 40 °C 1 min. Hauptstromkreis, 320 A <= 40 °C 10 s Hauptstromkreis, 72 A <= 40 °C 10 min. Hauptstromkreis, 720 A <= 40 °C 1 s Hauptstromkreis - zugehörige Absicherung: 10 A gG für Signalschaltkreis gemäß IEC 60947-5-1, 80 A gG bei <= 690 V Koordination Typ 1 für Hauptstromkreis, 80 A gG bei <= 690 V Koordination Typ 2 für Hauptstromkreis - Nennisolationsspannung Ui: 600 V für Hauptstromkreis Zertifizierungen CSA, 600 V für Hauptstromkreis Zertifizierungen UL, 600 V für Signalschaltkreis Zertifizierungen CSA, 600 V für Signalschaltkreis Zertifizierungen UL, 690 V für Hauptstromkreis gemäß IEC 60947-4-1, 690 V für Signalschaltkreis gemäß IEC 60947-1 - elektrische Lebensdauer: 1.4 Mcycles 60 A AC-1 bei Ue <= 440 V, 1.5 Mcycles 40 A AC-3 bei Ue <= 440 V - Verlustleistung je Pol: 2.4 W AC-3, 5.4 W AC-1 - Schutzabdeckung: mit - Montagehalterung: Platte, Schiene - Normen: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - Produktzertifizierungen: CCC, CSA, GOST, UL - Anschlüsse - Klemmen: Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm¿ - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm¿ - Kabelfestigkeit: flexibel - ohne Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 1 Kabel 1...35 mm¿ - Kabelfestigkeit: starr - ohne Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm¿ - Kabelfestigkeit: fest - ohne Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm¿ - Kabelfestigkeit: flexibel - mit Kabelende, Hauptstromkreis : EverLink BTR-Schraubsteckverbinder 2 Kabel 1...25 mm¿ - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1-4 mm¿ - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1-4 mm¿ - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 1 Kabel 1-4 mm¿ - Kabelfestigkeit: starr - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1...2.5 mm¿ - Kabelfestigkeit: flexibel - mit Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1-4 mm¿ - Kabelfestigkeit: flexibel - ohne Kabelende, Steuerkreis : Klemmen mit Schraubklemmung 2 Kabel 1-4 mm¿ - Kabelfestigkeit: starr - ohne Kabelende - Anzugsmoment: Hauptstromkreis : 5 N.m - auf EverLink BTR-Schraubsteckv
Typ: LC1D40AX7
