Allnet ALL3692 Smart-Meter-Gateway PM3 4x D0 Anschlüsse

ALLNET ALL3692 / Smart-Meter-Gateway PM3 4x D0 Anschlüsse

Wissen was läuft


über WLAN erreichbar


Stromverbrauch und Einspeisung analysieren


Meßwerte über Sensoren erfassen


regeln und schalten


Strom sparen!

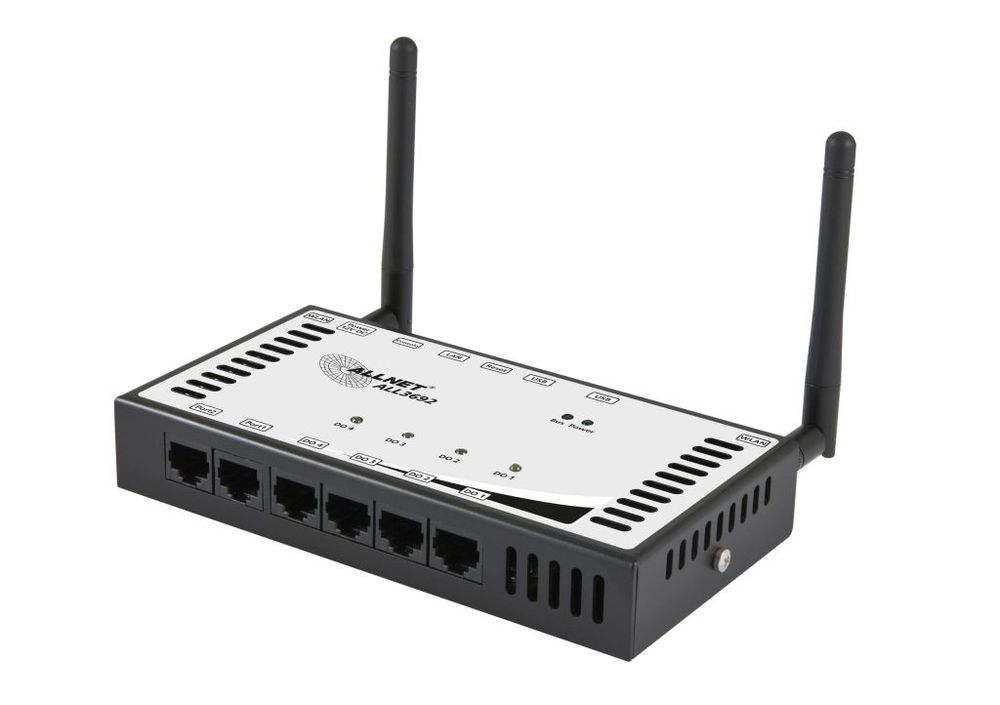

Der Allnet ALL3692 ist die konsequente Weiterentwicklung der erfolgreichen ALL369x Powermeter Serie, diesmal für Stromzähler mit optischen D0-Ausgang. Dadurch werden stets konkrete und geeichte Messwerte erfasst.


Messgerät zur Erfassung und Kontrolle Ihres aktuellen Stromverbrauchs an mehreren Messpunkten
Über Internet unabhängig überall zu erreichen (Internetverbindung am Standort des ALL3692 wird benötigt)
Einfache Bedienung und Installation durch Web-Oberfläche und dem OKK optischen D0 Lesekopf ALL3688,
alternativ ALL3689 (kein Eingriff in die Hausverkabelung nötig)
Integrierter Webserver
Alarmierung durch Email bei Überschreiten eines eingestellten Wertes
4 x D0 Ports ermöglicht das Verbinden mit jedem D0 Stromzähler mit optischen Ausgang (ALL3688/ALL3689)
Umfangreiche Verbrauchsdarstellung mit Live-Diagramm, Chartfunktion, Tabellenanzeige, etc.
Möglichkeit zum Download der Messwerte im Datenbankformat, z.B. als CSV-Datei
Schnittstellen: 1x Netzwerk, 1x 300Mbit WLAN, 4x D0, 2x I2C Sensor/Ports, 2x Externe USB-Anschlüsse



Einfache Installation durch das Aufsetzen des OKK optischen D0 Lesekopf durch seinen Magnetring auf jeden modernen Stromzähler. Eine Kalibrierung des ALL3692 entfällt durch die D0 Signale des geeichten Stromzählers. Es ist kein Eingriff in die 230V Hausverkabelung nötig.

Features und Oberfläche:

Die Tacho-Anzeige unseres Powermeters ermöglicht Ihnen live zu überprüfen, welchen Stromverbrauch Sie aktuell auf den einzelnen Phasen haben und zeigt Ihnen zusätzlich die angesetzten Stromkosten für den Verbrauch an.



Durch die zusätzlichen Sensorports können Sie optional Messwerte wie z.B. Temperatur, Luftdruck, Helligkeit einlesen und gegebenfalls dazu Aktoren definieren.



Das Powermeter bietet Ihnen die Möglichkeit Ihren Verbrauch graphisch darzustellen. Sie können hierbei einen täglichen, wöchentlichen, monatlichen oder jährlichen Graphen darstellen und einzelne Phasen ein- oder ausblenden.



Die Konfigurationsseite des Powermeters bietet Ihnen die Möglichkeit einzelne Werte innerhalb des Gerätes einzustellen. Hierzu zählen die Kosten für den Stromverbrauch, Beschriftungen und Graphenfarben.





Sofern Sie die ermittelten Werte des Powermeters weiterverwenden oder zur Archivierung exportieren möchten, können Sie diese bequem über das Webmenü als CSV oder SQLLite-Datei exportieren.




Der Live-Charts des Gerätes stellt Ihnen den aktuellen Stromverbrauch des Gerätes graphisch dar. Sie haben hier die Möglichkeit einzelne Stromphasen direkt miteinander zu vergleichen.

Technische Daten:

Element

Spezifikation

Schnittstellen:

4x D0 für D0-tauglichen Stromzähler mit optischem Ausgang
2x RJ 45 Sensor und/oder Aktor Ports

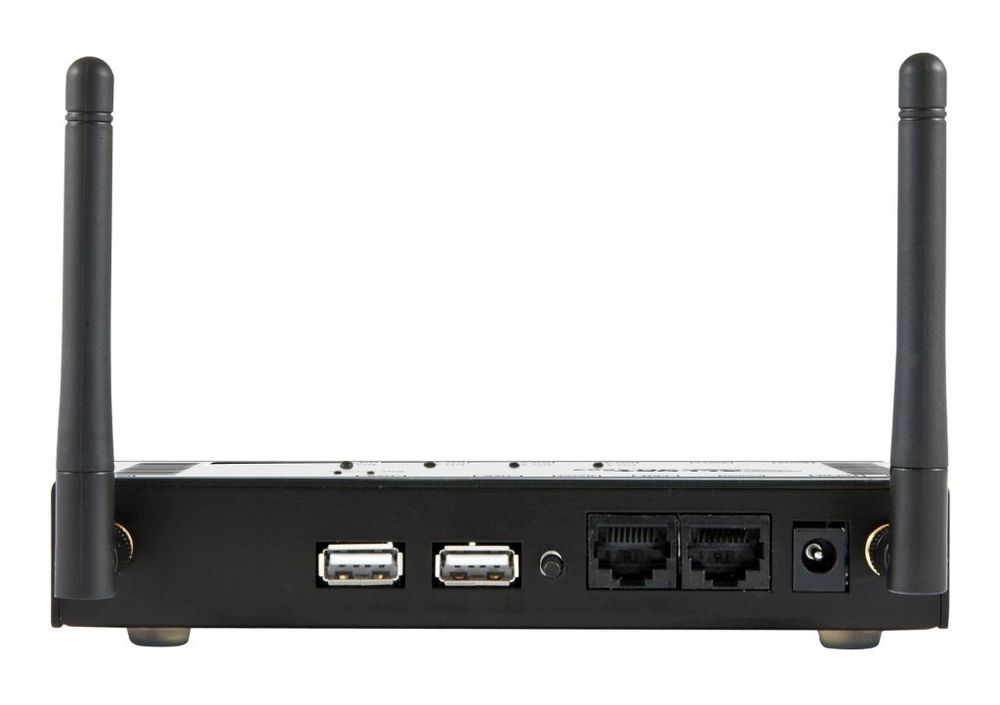

2x Externe USB-Anschlüsse
1x RS232 Systemkonsolen-Port

Interner Datenspeicher:

4GB USB Flash memory Stick

Netzwerk Anschluss:

1x RJ45 10/100Mbps
1x 2,4 GHz Wireless N, bis zu 300 Mbps

Netzwerk Protokolle:

HTTP/HTTPS, TCP/IP, SNTP, SMTP, SSH

Betriebssysteme:

alle netzwerkfähigen Betriebssysteme mit Browser

Stromversorgung:

100~240 VAC, 50/60 Hz, externes Netzteil

Stromverbrauch:

<3 Watt maximal

Gehäuse:

Aluminumgehäuse mit Bohrnut zur Wandbefestigung

Umgebung:

Temperatur Betrieb: 0 ~ 40 °C
Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend)
Temperatur Aufbewahrung: -20 ~ 60 °C
Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)

Kennzeichnung:

CE, RoHS

Maße:

155 x 28 x 26 mm (Länge x Breite x Höhe)

Gewicht:

260 Gramm (ohne Verpackung und Zubehör)

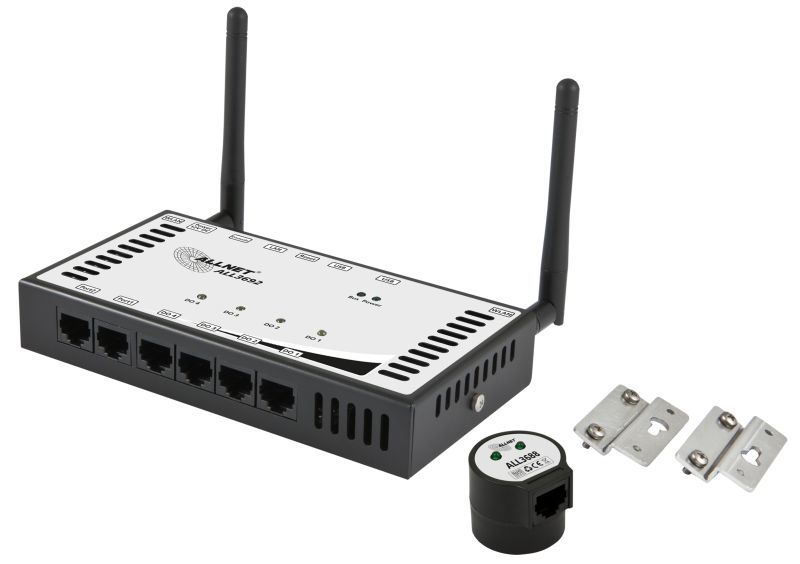

Verpackungsinhalt:

1x ALL3692
1x ALL3688 OKK Optischer D0 Lesekopf
1x Lesekopf-Anschlußkabel
2x WLAN Antennen
1x Ethernetkabel
1x Netzteil 230VAC - 12V DC 2A
2x universal Haltewinkel
1x Handbuch
