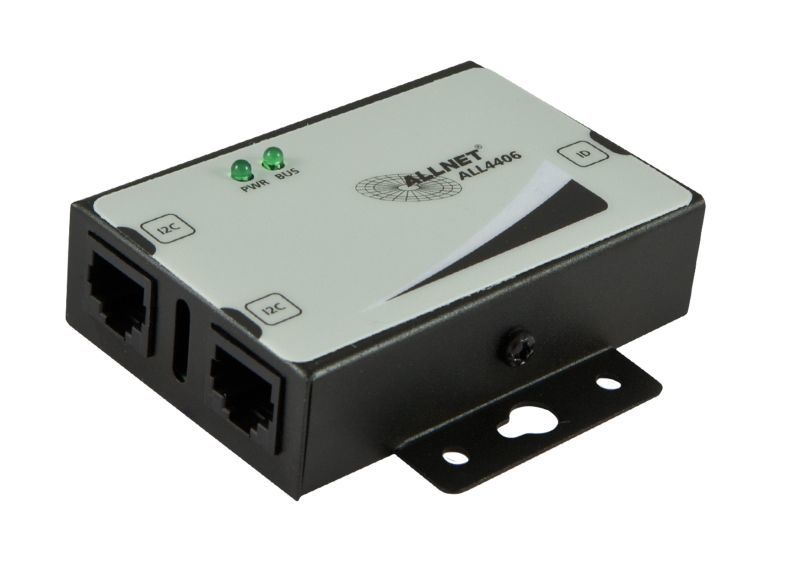

Allnet ALL4406_black ALL4406 / Temperatursensor im Gehäuse

ALLNET ALL4406 / Temperatursensor im Gehäuse

Highlights:

neues flaches Desktop- / Wandgehäuse aus Aluminium
I2C Bus für den Multiplexing Einsatz
wahlweise in schwarz oder in weiß erhältlich
Winkelbefestigungen für die Wandmontage





Messen, steuern und regeln Sie automatisch und unabhängig



ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten.



Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort.



Der ALL4406 Temperatursensor hat einen Messbereich von -40 bis +85 °C





Temperatursensor im Desktop-/ Wandgehäuse


Messbereich -40 bis +85 °C, Auflösung 0,06 °C
Aluminiumgehäuse mit Lasche zur Wandbefestigung
Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung
Anschluss: 2x RJ45






Element

Spezifikation


Sensortyp

Temperatur

Meßbereich:

-40 bis +85 °C , Auflösung 0,06 °C


Chip

LM92.[0...3D3]

Anschluß:

2x RJ45 (I2C Bus)

Multiplexing:

Einstellrad für ID, siehe Hinweis unten

LED Anzeigen:

1x PWR, 1x BUS

Gehäuse:

Metallgehäuse

Umgebung:

Temperatur Betrieb: -45 ~ 90 °C

Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend)

Temperatur Aufbewahrung: -20 ~ 60 °C

Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)

Kennzeichnung:

CE, RoHS

Maße:

79 x 50 x 24 mm (Länge x Breite x Höhe)

Gewicht:

230 Gramm (ohne Verpackung und Zubehör)

Hersteller Garantie:

36 Monate

Verpackungsinhalt:

1x ALL4406 Temperatorsensor

1x Anschlußkabel






Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport



Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen
Sensor an einem physikalischen Port zu betreiben.



Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht.



Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig
unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.
