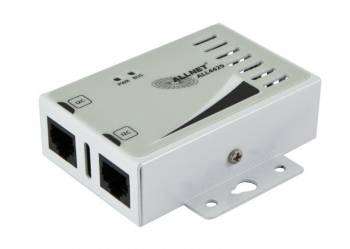

Allnet ALL4429 Luftdruck/Feuchte/Temperatur Sensor im Metallgehäuse

ALLNET ALL4429 / Luftdruck/Feuchte/Temperatur Sensor im Metallgehäuse

Highlights:

neues flaches Desktop- / Wandgehäuse aus Aluminium
I2C Bus für den Multiplexing Einsatz
Winkelbefestigungen für die Wandmontage

Messen, steuern und regeln Sie automatisch und unabhängig



ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten.



Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort.



Der ALL4429 Kombisensor hat einen Messbereich von 0 bis 1023 mbar, -40...+80 °C und 0...100 % RH



Kombisensor Luftdruck/Temperatur/Luftfeuchte im Desktop-/ Wandgehäuse


Messbereich 0 bis 1023 mbar / -40 bis +80 °C (Auflösung 0,01 °C) / 0...100 % RH (Auflösung 0,5%)
Aluminiumgehäuse mit Lasche zur Wandbefestigung
Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung
Anschluss: 2x RJ45
(nicht mehr kompatibel mit ALL3000/ALL4000)






Element

Spezifikation


Sensortyp

Luftdruck,-feuchte,Temperatur

Luftdruckmeßbereich:

0 bis 1023 mbar

Temperaturmeßbereich:

-40 bis +80 °C (Auflösung 0,01 °C)

Feuchtigkeitsmeßbereich:

0...100 % RH (Auflösung 0,5%)


Chip

BMP085 + SHT71

Anschluß:

2x RJ45 (I2C Bus)

Multiplexing:

siehe Tabelle unten

LED Anzeigen:

1x PWR, 1x BUS

Gehäuse:

Metallgehäuse

Umgebung:

Temperatur Betrieb: -45 ~ 90 °C

Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend)

Temperatur Aufbewahrung: -20 ~ 60 °C

Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)

Kennzeichnung:

CE, RoHS

Maße:

79 x 50 x 24 mm (Länge x Breite x Höhe)

Gewicht:

230 Gramm (ohne Verpackung und Zubehör)

Hersteller Garantie:

36 Monate

Verpackungsinhalt:

1x ALL4429Kombisensor

1 Anschlußkabel






Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport



Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen
Sensor an einem physikalischen Port zu betreiben.



Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht.



Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig
unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.
