Allnet ALL4432_black ALL4432 / Helligkeitssensor analog im Metall Gehäuse

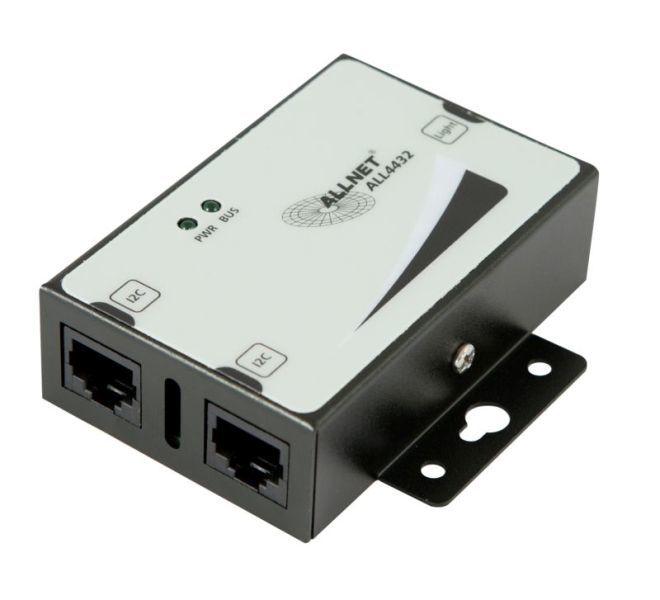

ALLNET ALL4432 / Helligkeitssensor analog im Metall Gehäuse

Highlights:

neues flaches Desktop- / Wandgehäuse aus Aluminium
I2C Bus für den Multiplexing Einsatz
wahlweise in schwarz oder in weiß erhältlich
Winkelbefestigungen für die Wandmontage



Messen, steuern und regeln Sie automatisch und unabhängig



ALLNET verfolgt bereits seit Jahren das Konzept der intelligenten Steuerung von Abläufen in der Gebäudetechnik über Netzwerk und Internet. Intelligente Gebäudetechnik bietet nicht nur mehr Komfort, sondern fördert aktiv die Einsparung von Energiekosten.



Zentral gesteuert und über Netzwerk / Internet erreichbar ermöglichen die ALLNET Homeautomation Produkte intelligente Gebäudetechnik unabhängig von Zeit und Standort.



Der ALL4432 Helligkeitssensor gibt die Helligkeit als Wert von 0 bis 100 an.



Helligkeitssensor analog im Desktop-/ Wandgehäuse


Messbereich 0 bis 100
Aluminiumgehäuse mit Lasche zur Wandbefestigung
Mehrfach Multiplexing = mehrere Multiplexing Module an einer Leitung
Anschluss: 2x RJ45
(nicht kompatibel zu ALL3000/400x)






Element

Spezifikation


Sensortyp

Helligkeit analog 16bit

Meßbereich:

0 bis 100


Chip

ADS1100A2

Anschluß:

2x RJ45 (I2C Bus)

Multiplexing:

auf gleiche Sensortypen am Port achten! - siehe Hinweis unten

LED Anzeigen:

1x PWR, 1x BUS

Gehäuse:

Metallgehäuse

Umgebung:

Temperatur Betrieb: -45 ~ 90 °C

Luftfeuchtigkeit Betrieb: 0% ~ 100% (nicht kondensierend)

Temperatur Aufbewahrung: -20 ~ 60 °C

Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)

Kennzeichnung:

CE, RoHS

Maße:

79 x 50 x 24 mm (Länge x Breite x Höhe)

Gewicht:

230 Gramm (ohne Verpackung und Zubehör)

Hersteller Garantie:

36 Monate

Verpackungsinhalt:

1x ALL4432 Helligkeitssensor

1x Anschlußkabel






Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport



Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen
Sensor an einem physikalischen Port zu betreiben.



Hardwaremäßige Voraussetzung ist, daß die Sensoren über 2 RJ45-Anschlüsse verfügen, so daß das Sensorsignal zum jeweils nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht.



Damit die Sensoren von den Geräten auch eindeutig identifiziert werden können, ist es erforderlich, daß diese softwareseitig
unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.
