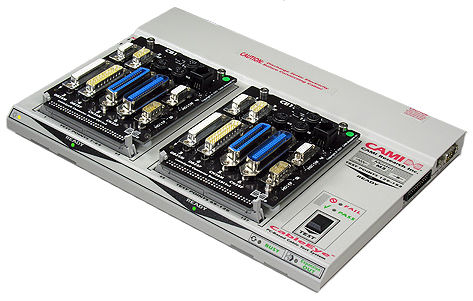

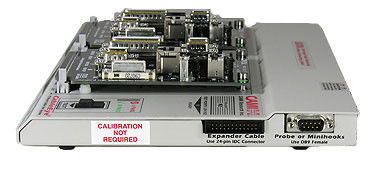

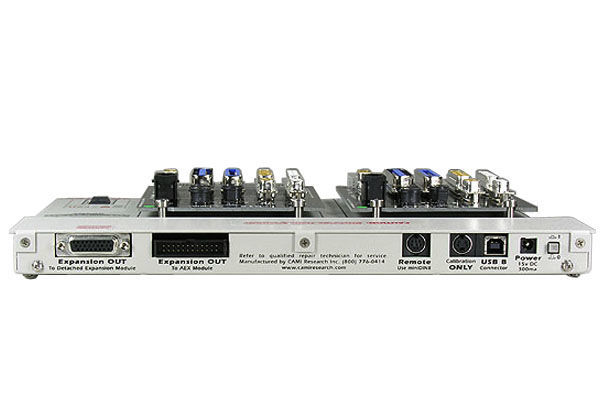

CableEye / CAMI Research 826 CableEye / M3Z Kabel-Testsystem, 152 Test-Punkte, erweiterbar auf über 2560, Messung von Widerständen und Dioden, USB-Interface

Mit dem CableEye Test-System prüfen Sie bequem mit dem PC beliebige Kabel und Kabel-Bäume, zum Beispiel auf Durchgang, offene Leitungen, Kurzschlüsse oder fehlerhafte Verdrahtung. Der CableEye Kabel-Tester eignet sich vor allem für die Produktion von Kabeln, für Forschung und Entwicklung, Wartung, Netzwerktechnik und Prototyping sowie für die alltägliche Prüfung im Einsatz in Industrie, Veranstaltungstechnik etc. Mit verschiedenen Anschluss-Boards und einer flexiblen Software für Windows lernt" das System Ihre Kabel und testet Sie dann. Wählen Sie aus einer Vielzahl von Aufsteck-"Connector-Boards", die für viele Standard-Kabel/Steckertypen erhältlich sind, und montieren Sie auch problemlos kundenspezifische Steckverbinder für individuelle Anwendungen.CableEye M3Z (CAMI-826) - das "große System für 152 Test-Punkte, erweiterbar auf 2560. Ersetzt das Modell M3U(H) Speichern von Kabel-Daten zu Dokumentationszwecken.
Ausdrucken von Verdrahtungs-Plänen.
Ausdrucken von Labels.
Loggen und Ausdrucken von Fehler-Protokollen. Grafische Darstellung der Verdrahtung von Kabeln, grafischer Vergleich zweier Kabel.

Einfache, intuitive, grafische Nachverfolgung einzelner Leitungen eines Kabels. Mit wenigen Handgriffen schnell zu installierende Aufsteck-Boards für verschiedene Verbinder-Typen wie BNC, RJ45, Sub-D, Flachband-Verbinder und viele mehr. Einfacher Anschluss an den PC per USB. Benutzerfreundliche Windows-Software. Kann für Ein-Knopf-Bedienung eingerichtet werden, um Produktionstests zu beschleunigen. Ungeübte Bediener brauchen nur den TEST-Knopf zu drücken, um eine zuvor eingerichtete Testsequenz auszulösen, deren Ergebnisse automatisch für eine spätere Analyse und Berichterstellung auf der Festplatte gespeichert werden. Durchgangsprüfung:
Erkennt offene Leitungen, Kurzschlüsse und fehlerhafte Verdrahtungen.
Pass/Fail-Test anhand eines vorgegebenen Muster-Kabels.

Finden von intermittierenden Verbindungen. Widerstandsmessung:

Testen von im Kabel integrierten Widerständen, z. B. Terminierung, Pullup/Pulldown (Modell-abhängig).
Test von Dioden-Ausrichtung.
