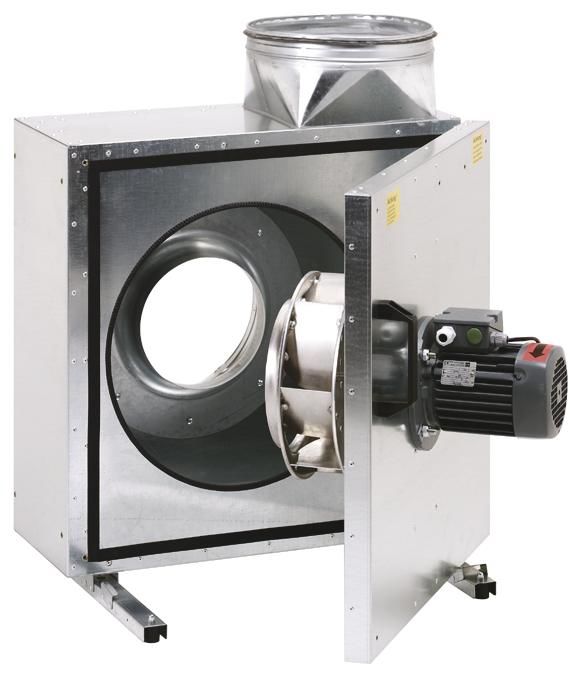

Maico EKR 25-2 Schallgedämmte Abluftbox AC neues Modell DN250 0080.0883

Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt. Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel. Förderung mittlerer bis großer Luftmengen bei hohen Widerständen. Unempfindlich gegen heiße Fördermedien bis 120° C. Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen. Mit Montageschiene und 4 Schwingungsdämpfern. Ventilatoreinheit für Reinigung und Wartung ausschwenkbar. Motor außerhalb des Luftstroms platziert. Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt. Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln. Motor: Motor mittels Spannungsminderung durch Transformatoren regelbar. Thermokontakte sind auf Klemmen geführt. Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE 10. Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss. Drehzahlsteuerbar. Montagehinweise: Einbau mit Ausblasstutzen nach oben, rechts oder links. Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabelverschraubung. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.Artikel: EKR 25-2, Fördervolumen: 2500 m3/h, FördervolumenNenn: 1518 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 581 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 2844 1/min - im opt. Wirkungsgrad, Drehzahl: 1670 1/min, Drehzahlsteuerbar: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 450 W / im opt. Wirkungsgrad, INenn: 2 A / im opt. Wirkungsgrad, IMax: 3,2 A, Schutzart: IP X4, Wärmeklasse: F, Netzzuleitung: 5 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material: Stahlblech, verzinkt, Material Gehäuse: Stahlblech, verzinkt, Farbe: silber, Gewicht: 37,88 kg, Gewicht mit Verpackung: 46 kg, Ventilator ausschwenkbar: ja, Nennweite: 250 mm, Breite: 592 mm, Höhe: 687 mm, Tiefe: 567 mm, Breite mit Verpackung: 750 mm, Höhe mit Verpackung: 735 mm, Tiefe mit Verpackung: 680 mm, Fördermitteltemperatur bei IMax: -20 °C bis 120 °C, Umgebungstemperatur: 80 °C, Gesamteffizienz e: 51,6 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 65,8, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,442 kW / 1518 m3/h / 581 Pa, nBEP: 2844 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 1,9 A, SchallleistungspegelLWA5: 78 dB(A), Gleichstrommotor: false
