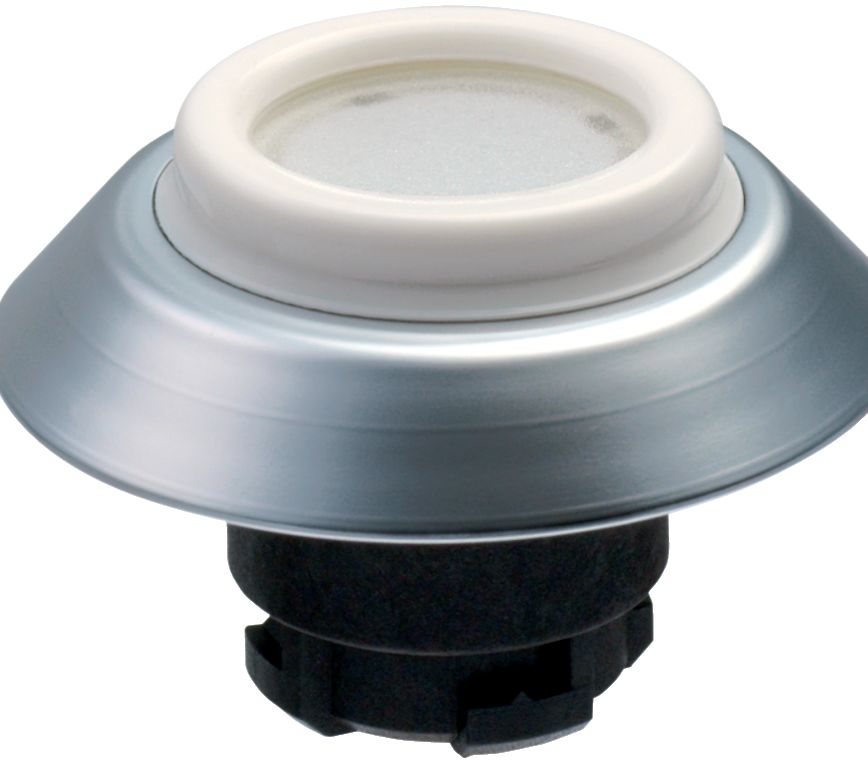

Schmersal NDLWS Leuchttaster weiß/weiß 101162104

Der NDLWS von K.A. Schmersal GmbH & Co. KG ist ein hochwertiger Leuchttaster zur Frontplattenmontage. Dieser Taster wurde speziell für den Einsatz in hygienisch anspruchsvollen Umgebungen entwickelt und bietet eine Hygiene-Zertifizierung sowie eine Schutzart von IP69K, wodurch er gegen Staub, Wasser und Hochdruckreinigung geschützt ist. Die runde Bauform und die weiße Tastfläche in Kombination mit dem silbernen Frontring aus verchromtem ABS sorgen für ein ansprechendes Design und eine einfache Bedienung.

Der Leuchttaster ist beleuchtbar und verfügt über eine Vollisolation sowie eine mechanische Lebensdauer von mindestens 1.000.000 Schaltspielen, was ihn besonders langlebig macht. Die Befestigung erfolgt über eine Zentralmutter mit einem Einbaudurchmesser von 22,3 mm. Der Taster ist für eine beliebige Einbaulage geeignet und unterstützt bis zu zwei Kontaktelelemente.

Dank der Lippendichtungen wird eine hohe Dichtigkeit gegen Flüssigkeiten und Schmutz erreicht. Der NDLWS erfüllt internationale Sicherheitsstandards wie EN IEC 60947-5-1 und EN IEC 60947-1. Mit einem Betätigungshub von 5 mm und einer Betätigungskraft von ca. 1,5 N bietet der Leuchttaster eine zuverlässige Bedienung in verschiedensten industriellen Anwendungen.

Technische Daten (Deutsch):

Produkt-Typbezeichnung:

• NDLWS

Artikelnummer (Bestellnummer):

• 101162104

EAN (European Article Number):

• 4250116200498

eCl@ss Nummer:

• Version 12.0: 27-37-12-10
• Version 11.0: 27-37-12-10
• Version 9.0: 27-37-12-10

ETIM Nummer:

• Version 7.0: EC000221
• Version 6.0: EC000221

Zulassungen:

• cULus
• Hygiene geprüft

Allgemeine Daten:

• Vorschriften: EN IEC 60947-5-1, EN IEC 60947-1
• Ausführung: Frontplattenmontage, Leuchttaster
• Bauform: Rund, tastend
• Einbaubedingungen: Beliebig
• Abdichtungsart: Lippendichtungen
• Werkstoff des Bedienteils: Kunststoff
• Werkstoff des Frontrings: ABS, verchromt
• Farbe des Bedienteils: Weiß
• Farbe des Frontrings: Silber
• Farbe des Dichtungsbalgs: Weiß
• Bruttogewicht: 30 g

Eigenschaften:

• Beleuchtbar: Ja
• Befestigungsflansch: Ja
• Tastend möglich: Ja
• Vollisolation: Ja
• Anzahl der Kontaktelelemente, max.: 2

Mechanische Daten:

• Entriegelung: Ohne
• Mechanische Lebensdauer, min.: 1.000.000 Schaltspiele
• Betätigungshub: 5 mm
• Betätigungskraft, ca.: 1,5 N
• Befestigung: Zentralmutter
• Anzugsdrehmoment der Schraube: 0,6 Nm

Mechanische Abmessungen:

• Höhe vor der Frontplatte: 11 mm
• Gesamtdurchmesser: 44,5 mm
• Durchmesser der Tastfläche: 27 mm
• Durchmesser des Frontrings: 44,5 mm
• Einbaudurchmesser: 22,3 mm
• Frontplattendicke: Min. 1,5 mm, Max. 6 mm
• Rastermaß: 50 x 50 mm

Umgebungsbedingungen:

• Schutzart: IP69K
• Umgebungstemperatur: -25 ... +80 °C
• Schockfestigkeit: 30 g / 18 ms
• Erschütterungsfestigkeit: 20 g / 10 ... 150 Hz

Elektrische Daten:

• Maximale Schalthäufigkeit: 1.000/h

Typ: NDLWS
