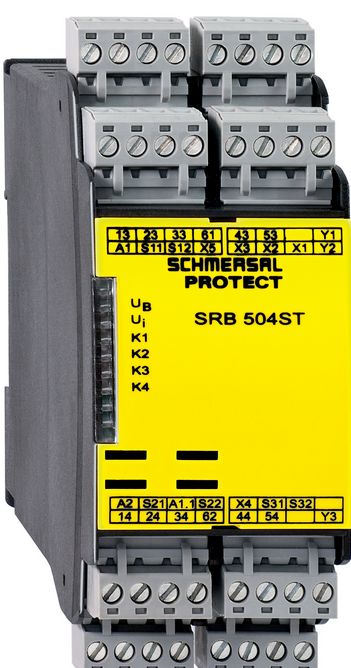

Schmersal SRB 504ST Schutztürwächter 101190714

Bestelldaten:

• Ersetzt die Artikelnummer: 101193473
• Produkt-Typbezeichnung: SRB504ST
• Artikelnummer (Bestellnummer): 101190714
• EAN (European Article Number): 4250116202300

• Version 12.0: 27-37-18-19
• Version 11.0: 27-37-18-19
• Version 9.0: 27-37-18-19

ETIM Nummer:

• Version 7.0: EC001449
• Version 6.0: EC001449

Hinweis:

• Auslaufprodukt

Zulassungen - Vorschriften:

• Zertifikate:
- TÜV
- cULus


Allgemeine Daten:

• Vorschriften:
- EN IEC 62061
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 60947-5-3
- EN IEC 60947-5-5
- EN IEC 61508
- EN IEC 60204-1
- EN IEC 60947-1


• Klimabeanspruchung: EN 60068-2-78
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, belüftet
• Bruttogewicht: 420 g

Allgemeine Daten - Eigenschaften:

• Elektronische Sicherung: Ja
• Drahtbrucherkennung: Ja
• Querschlusserkennung: Ja
• Abnehmbare Klemmen: Ja
• Starteingang: Ja
• Rückführkreis: Ja
• Automatische Reset-Funktion: Ja
• Reset Flankendetektion: Ja
• Rücksetzung nach Unterbrechung der Versorgungsspannung: Ja
• Erdschlusserkennung: Ja
• Integrierte Anzeige, Status: Ja
• Anzahl der Hilfskontakte: 1
• Anzahl der LEDs: 6
• Anzahl der Öffner: 2
• Anzahl der unverzögerten Halbleiter-Ausgänge mit Meldefunktion: 3
• Anzahl der Sicherheitskontakte: 5
• Anzahl der Meldeausgänge: 3

Sicherheitsbetrachtung:

• Vorschriften:
- EN IEC 60947-5-1
- EN IEC 61508

• Stop-Kategorie: 0

Mechanische Daten:

• Mechanische Lebensdauer, minimum: 10.000.000 Schaltspiele
• Befestigung: Schnellbefestigung für Normschiene nach DIN EN 60715
• Anschlussart: Schraubanschluss M20 x 1.5
• Anschlussquerschnitt, minimum: 0,25 mm²
• Anschlussquerschnitt, maximum: 2,5 mm²
• Anzugsdrehmoment der Klemmen: 0,6 Nm

Elektrische Daten:

• Frequenzbereich: 50 Hz / 60 Hz
• Betriebsspannung: 24 VAC -15 % / +10 %, 24 VDC -10 % / +20 %
• Restwelligkeit: 10 %
• Bemessungsbetriebsspannung: 24 VAC / 24 VDC
• Elektrische Leistungsaufnahme: 3,2 W / 7,1 VA

Elektrische Daten - Sichere Relaisausgänge:

• Spannung, Gebrauchskategorie AC-15: 230 VAC
• Strom, Gebrauchskategorie AC-15: 6 A
• Spannung, Gebrauchskategorie DC-13: 24 VDC
• Strom, Gebrauchskategorie DC-13: 6 A

Zustandsanzeige:

• Angezeigte Funktionszustände:
- Stellung der Relais K2
- Stellung der Relais K1
- Interne Betriebsspannung Ui
- Stellung der Relais K3


Hinweis:

• Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.
• Schaltungsbeispiel: 2-kanalige Ansteuerung zur Kontaktverstärkung bzw. Kontaktvervielfältigung durch zwangsgeführte Kontakte.
