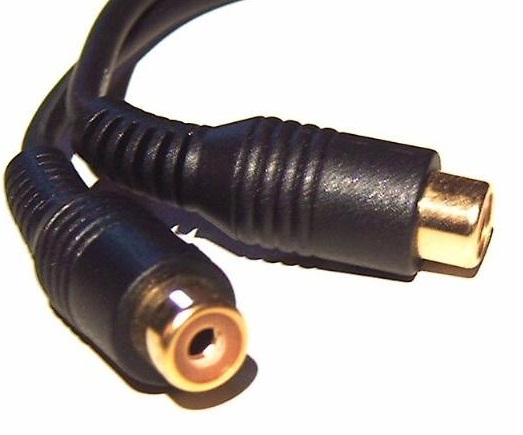

Cinch-Stecker (RCA) — analoges Audio und Composite-Video
Der Klassiker für HiFi-Anlagen, TV-Geräte und Tonstudio-Verbindungen
Der Cinch-Stecker — international auch RCA-Connector genannt — ist seit den 1940er Jahren der Standard-Anschluss für analoge Audiosignale in HiFi- und Heimkino-Umgebungen. In den USA wurde er von der Radio Corporation of America (daher RCA) eingeführt; in Deutschland setzte sich die Bezeichnung "Cinch" durch (Anlehnung an den US-amerikanischen Hersteller Cinch Manufacturing Corporation).
Mechanisch ist Cinch ein einfacher koaxialer 2-Kontakt-Stecker: ein zentraler Pin für das Signal, ein ringförmiger Außenkontakt für die Masse. Die Bauform ist asymmetrisch — bei langen Kabeln oder störanfälligen Umgebungen ist das ein Nachteil gegenüber XLR. Für kurze Verbindungen im Wohnzimmer oder Studio reicht es aber problemlos.

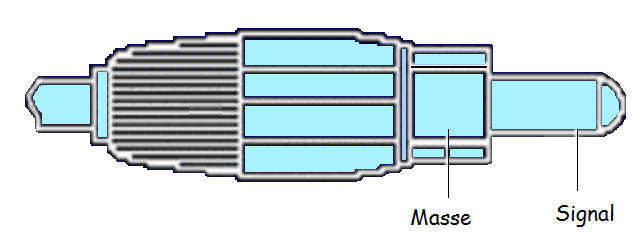

Aufbau eines Cinch-Steckers
| Eigenschaft | Wert |
|---|---|
| Polzahl | 2 (Innenleiter Signal + Außenkontakt Masse) |
| Übertragung | asymmetrisch (single-ended) |
| Impedanz Audio | kein definierter Wert (typ. ca. 100 Ω Quelle, > 10 kΩ Senke) |
| Impedanz Video / S/PDIF coax | 75 Ω |
| Steckdurchmesser außen | 8,3 mm |
| Innenkontakt-Durchmesser | 3,2 mm |
| Verriegelung | keine (Reibungssitz) |
Farbcodes der Cinch-Stecker
Cinch-Stecker werden über eine internationale Farbkonvention zugeordnet. Die wichtigsten Codes:
| Farbe | Signal | Verwendung |
|---|---|---|
| Rot | Audio rechts | Stereo-Anlagen, AV-Receiver, CD-Player |
| Weiß | Audio links (oder Mono) | Stereo-Anlagen |
| Gelb | Composite-Video (FBAS) | analoges Video, ältere TVs, VHS-Recorder, Spielkonsolen |
| Grün | Y / Luma | Component-Video (YPbPr), HDTV (selten) |
| Blau | Pb / Cb | Component-Video |
| Lila / Magenta | Pr / Cr | Component-Video |
| Orange | S/PDIF coaxial | digitales Audio (Bitstream, Dolby/DTS) |
| Schwarz | Subwoofer (LFE) | Surround-Anlagen |
Digital-Variante: S/PDIF coaxial
Der mechanisch gleiche Cinch-Stecker wird auch für digitales Audio als S/PDIF coax verwendet (Sony/Philips Digital Interface). Mechanisch identisch zur analogen Variante, aber elektrisch:
- Signal: Bitstream digital (PCM, Dolby Digital, DTS)
- Impedanz: 75 Ω (zwingend, nicht 50 Ω)
- Pegel: 0,5 V (im Vergleich zu Line-Level analog mit 0,775 V/−1 V)
Praktisch heißt das: Ein guter Video-Cinch-Kabel (75 Ω) funktioniert auch für S/PDIF, ein Audio-Cinch-Kabel (mit unbestimmter Impedanz) NICHT — bei langen Strecken kommt es zu Aussetzern und Knack-Geräuschen. Beim Kauf darauf achten: "75 Ω coaxial" muss aufgedruckt sein.
Cinch vs. Klinke vs. XLR
| Stecker | Pole | Signal | Störsicher | Typ. Anwendung |
|---|---|---|---|---|
| Cinch | 2 | asymmetrisch | gering | HiFi, AV, Heim-Surround |
| Klinke 3,5/6,3 mm | 2–4 | asym. oder sym. | mittel | Kopfhörer, Instrumente, Mobil |
| XLR | 3 | symmetrisch | sehr hoch | Studio, Bühne, Mikrofon |
Passende Produkte im Shop
|
|
Häufig gestellte Fragen
Cinch oder RCA — was ist der Unterschied?
Mechanisch identisch. "RCA" ist die internationale Bezeichnung (Radio Corporation of America), "Cinch" der deutsche Name. Beide Begriffe meinen denselben Stecker.
Kann ich ein Audio-Cinch-Kabel für S/PDIF nutzen?
Bei kurzen Strecken (< 1 m) oft ja. Bei längeren Wegen ist eine 75 Ω-Impedanz Pflicht — sonst Aussetzer. Daher immer ein zertifiziertes Coax-Kabel verwenden.
Warum brummt es manchmal bei Cinch?
Klassisches Brumm-Schleifen-Problem (Ground Loop). Lösung: Mantelstromfilter zwischen den Geräten, oder Wechsel auf XLR-Verbindung mit symmetrischer Übertragung.
Was ist Component-Video (grün/blau/rot)?
Eine analoge Videoübertragung in drei Komponenten (YPbPr) über drei Cinch-Kabel statt einem Composite-Kabel. Bessere Bildqualität als Composite, heute durch HDMI abgelöst.
