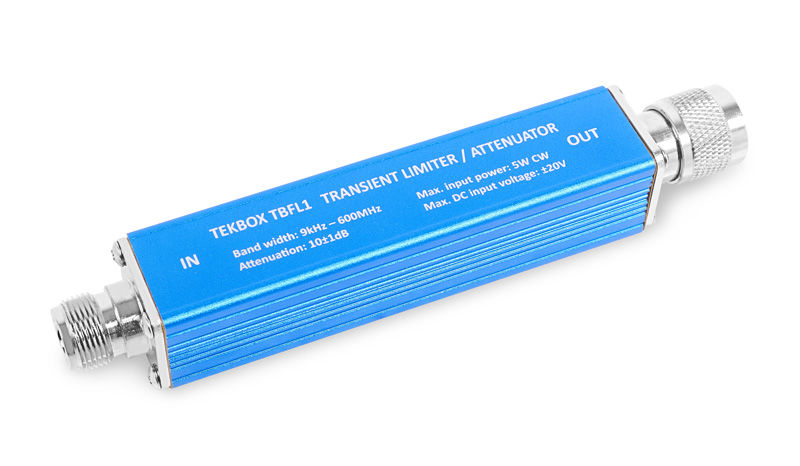

Tekbox TBFL1 / Transienten-Limiter / Abschwächer / Hochpassfilter, 9kHz-600MHz

Der TBFL1 ist ein kombinierter Transienten-Limiter (Begrenzer), Abschwächer (Dämpfungsglied) und Hochpass-Filter in Einem. Er wird in den Signalpfad eingeschleift, um den Eingang von Spektrumanalysator oder Messempfänger optimal zu schützen. Dies gilt insbesondere für die Messung leitungsgebundener Störaussendung oder anderer Messungen bei denen der Eingangspegel nicht vorhergesagt werden kann oder zufällige Überlastung auftreten kann. Sogenannte PIN- und Schottky-Dioden in Kombination mit einem mehrstufigen 10 dB Abschwächer ergeben ein Gerät, das eine kontinuierliche HF-Eingangspegel von bis zu 5 W (37 dBm) aushält. Eine Gasentladungsröhre bietet zusätzlichen Schutz vor Transienten hoher Spannung. Außerdem unterdrückt der 9 kHz Hochpass-Filter Oberschwingungen, die von der Netzspannung herrühren. Mit einem Schwellwert-Pegel von +11 dBm und einem flachen Frequenzgang im Bereich 9 kHz bis 600 MHz kann der TBFL1 universell eingesetzt werden im gesamten Bereich leitungsgebundener Störaussendung und vielen weiteren Applikationen.
AnwendungsbeispieleAllgemeine Anwendung zur Begrenzung energiereicher HF-Impulse Transienten-Limiter für Messung leitungsgebundener Störungen Features Frequenzbereich: 9 kHz bis 600 MHz Dämpfung: 10 dB – 0,5/+1,2 dB in-band (9 kHz..600 MHz) Dämpfung Hochpass-Filter: > 30 dB @ 2 kHz Maximale kontinuierliche HF-Eingangsleistung: 5 W (+37 dBm) in-band Maximale DC-Eingangsspannung: ±20 V Eingangsanpassung, linearer Arbeitsbereich: 9 kHz..600 MHz < -16 dB Eingangsanpassung, linearer Arbeitsbereich: 9 kHz..600 MHz < -23 dB Linearer Arbeitsbereich: bis zu 0 dBm Eingangspegel, in-band Schwellwert: +11 dBm (@ 37 dBm Eingangspegel) Anschluss Eingang: N-Buchse Anschluss Ausgang: N-Stecker Abmessungen: 156 mm x 26 mm x 26mm Gewicht: 170 g LieferumfangTransienten-Limiter/Abschwächer/Hochpassfilter in Holzbox
