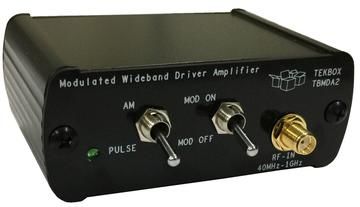

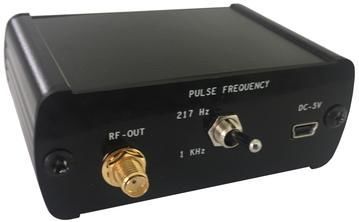

Tekbox TBMDA2 / 0,5 W Leistungsverstärker modulierbar, Frequenzbereich: 40 MHz..1 GHz
|
553,44 EUR |
|
|
( 658,59 EUR inkl. MwSt. ) zzgl. Versandkosten |
|
|
oder ab 12,12 EUR monatl. Leasingrate
|
|
| Lieferzeit ab Lager Vorlieferant ca. 6 Arbeitstageinfo_outline | |
| Bestand: 2 Stück | |
| Lieske-Nr.: | 2037476 |
|---|---|
| Hersteller-Nr.: | TBMDA2 |
| Gewicht: | 0.25 kg |
Produktinformationen zu Tekbox TBMDA2:
Der modulierte Breitband-Treiber Verstärker TBMDA2 wurde entwickelt, um eine kostengünstige Signalquelle für die Störfestigkeitsprüfung von elektronischen Baugruppen und Produkten zu schaffen. Er ist für die Ansteuerung durch den Mitlauf Generator Ausgang von Spektrum Analysatoren ausgelegt. Mit seinem 1dB-Kompressionspunkt von +27dBm kann er die Ausgangsleistung eines Mitlaufgenerators auf bis zu 500mW erhöhen. Der TBMDA2 ist ideal für die Ansteuerung von Tekbox-Nahfeldsonden, um die empfindliche Stelle einer elektronischen Schaltung zu finden oder um elektrische Felder bis zu 170V/m bei der Ansteuerung der Tekbox TEM Cell TBTC0, 100V/m bei der Ansteuerung der TBTC1, 50V/m bei der Ansteuerung der TBTC2 oder 30V/m bei der Ansteuerung der TBTC3 zu erzeugen. Die Testsignale für die Störfestigkeitsprüfung können CW, AM oder PM sein. Das TBMDA2 bietet daher eine eingebaute Modulations Möglichkeit zur Erzeugung von 1 kHz AM- oder PM-Signalen. Im PM-Modus kann der TBMDA2 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.
MERKMALECW-Verstärker (Modulation aus) 1 kHz, 80% AM-Modulation 1 kHz, 50% Tastverhältnis Puls Modulation 217 Hz, 12,5 % Tastverhältnis Impulsmodulation SPEZIFIKATIONEN
Eingang / Ausgang: 50 Ohm, SMA-Buchse
Nominale Versorgungsspannung: 5V, typ. 700mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5.5V
Maximale Eingangsleistung: -8dBm kontinuierlich, 0 dBm @ 25°C für maximal 5 Minuten. Betriebstemperaturbereich: -20°C bis 50°C
Frequenzbereich: 10MHz - 1,5 GHz
1dB Ausgangskompressionspunkt bei 10MHz: +24 dBm typ.
1dB Ausgangskompressionspunkt @ 100 MHz: +27 dBm typ.
1dB Ausgangskompressionspunkt bei 1 GHz: +27 dBm typ.
1dB Ausgangskompressionspunkt bei 1,5 GHz: +26,5 dBm typ.
Oberwellen: 10 MHz 25 MHz 100 MHz 200 MHz 300 MHz 400 MHz 500 MHz 600 MHz 700 MHz 44.2 dB 46.3 dB 46.7 dB 46.6 dB 45.3 dB 44.2 dB 43.8 dB 42.9 dB 41.7 dB 800 Mhz 900 MHz 1 GHz 1.1 GHz 1.2 GHz 1.3 GHz 1.4 GHz 1.5 GHz 39.6 dB 40.1 dB 39.3 dB 38.5 dB 37.3 dB 36.8 dB 35.9 dB 34.8 dB ANWENDUNGVerstärkungsblock für allgemeine Zwecke Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von Nahfeldsonden Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von TEM-Zellen
