Tekbox TBMDA4 / 5 W Leistungsverstärker modulierbar, Frequenzbereich: 100 kHz..50 MHz

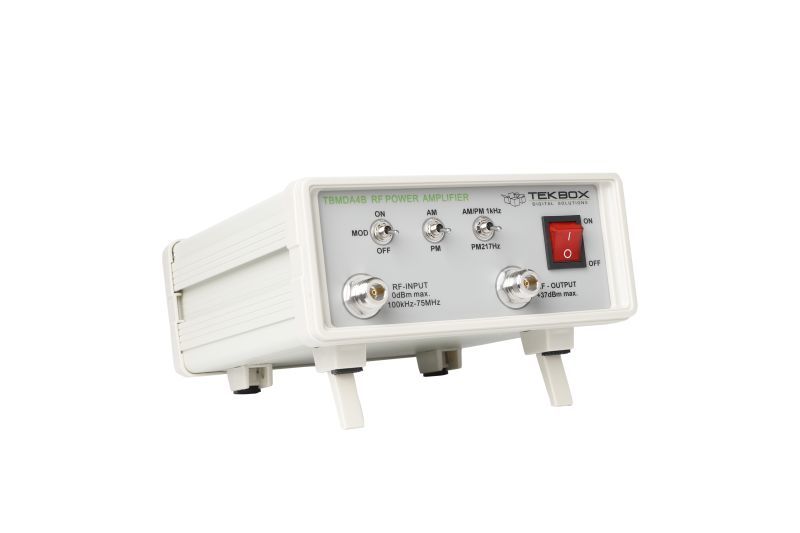

TBMDA4B Modulierter Leistungsverstärker
Der modulierte Breitband-Leistungsverstärker TBMDA4B wurde entwickelt, um eine kostengünstige Signalquelle für die Störfestigkeitsprüfung von elektronischen Baugruppen und Produkten zu schaffen. Er ist für die Ansteuerung durch den Mitlauf Generatorausgang von Spektrum Analysatoren ausgelegt. Mit einem Eingangsleistungsbereich von -20 dBm...-10 dBm kann er die Ausgangsleistung eines Mitlaufgenerators auf bis zu 5 W erhöhen. Mit einem Frequenzbereich von 100 kHz bis 75 MHz ist er eine ideale Ergänzung zum TBMDA3, der 10 MHz bis 1 GHz abdeckt.
Der TBMDA4B eignet sich ideal für die Ansteuerung von Tekbox-Nahfeldsonden, um die empfindliche Stelle einer elektronischen Schaltung zu finden oder um elektrische Felder bis zu 550V/m bei der Ansteuerung der Tekbox TEM Cell TBTC0, 300V/m bei der Ansteuerung der TBTC1, 150V/m bei der Ansteuerung der TBTC2 oder 100V/m bei der Ansteuerung der TBTC3 zu erzeugen. Die Testsignale für die Störfestigkeitsprüfung können CW, AM oder PM moduliert sein. Daher bietet das TBMDA4B eine eingebaute Modulations Möglichkeit zur Erzeugung von 1 kHz AM- oder PM-Signalen. Im PM-Modus kann das TBMDA4B auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.
MERKMALECW-Verstärker (Modulation aus) 1 kHz, 80% AM-Modulation 1 kHz, 50% Tastverhältnis Puls Modulation 217 Hz, 12,5 % Tastverhältnis Impulsmodulation  SPEZIFIKATIONEN
Eingang / Ausgang: 50 Ohm, N-Buchse

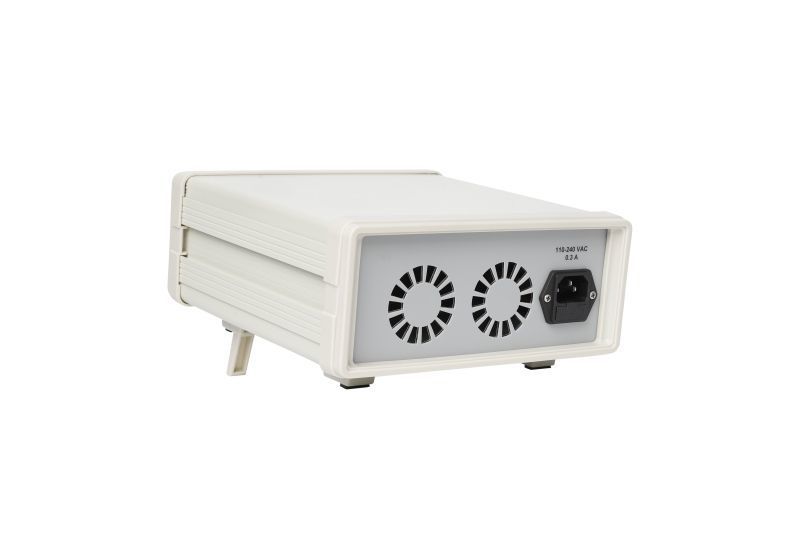

Versorgungsspannungsbereich: 110 V...240 V
Leistungsaufnahme der Versorgung: 20 W
Betriebstemperaturbereich: -20°C bis 50°C
Frequenzbereich: 100 kHz - 75 MHz
Gesättigte Ausgangsleistung bei 100 kHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
Gesättigte Ausgangsleistung bei 1 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ.
Gesättigte Ausgangsleistung bei 10 MHz / Pin = -10 dBm: 37,6 dBm (5,8W) typ.
Gesättigte Ausgangsleistung bei 35 MHz / Pin = -10 dBm: 37,1 dBm (5,1W) typ.
Gesättigte Ausgangsleistung bei 75 MHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
Gesättigte Ausgangsleistung bei 100 MHz / Pin = -10 dBm: 31,6 dBm (1,4 W) typ.
1dB-Ausgangskompressionspunkt bei 1 MHz: +35,7 dBm typ.
1dB-Ausgangskompressionspunkt bei 35 MHz: +34,8 dBm typ.
1dB-Ausgangskompressionspunkt bei 75 MHz: +34,1 dBm typ.
2. Harmonische, 35 MHz, Pout=36dBm: < - 18 dBc typ.
2. Oberschwingung, 35 MHz, Pout=30dBm: < - 21 dBc typ.
3. Oberschwingung, 35 MHz, Pout=36dBm: < - 19 dBc typ.
3. Oberschwingung, 35 MHz, Pout=30dBm: < - 35 dBc typ.

Gesamte harmonische Verzerrung:

5,9% @35MHz, Pout=27dBm typ.
8,4% bei 35 MHz, Pout=30 dBm typ.
12,3% bei 35 MHz, Pout=33 dBm typ.
18,1% bei 35 MHz, Pout=36 dBm typ.

Interceptpunkt dritter Ordnung:

+53dBm, @25 MHz, ? f = 200kHz typ.
Rauschzahl: @35 MHz: 7,2 dB
Interne Modulationsfrequenz AM: 1 kHz ±20%
Interne Modulationsfrequenzen PM: 1 kHz ±10%, 217 Hz ±20%
Tastverhältnis, PM: 50% ±10% bei 1 kHz 12,5% ±20% bei 217 Hz
ANWENDUNGAllzweck-Leistungsverstärker Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von Nahfeldsonden Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von TEM-Zellen
